Installation
5.4.5 Anschlusshinweise zum PROFIBUS
Die Datenleitungen RxD/TxD-P und RxD/TxD-N werden auch als A- und B-
Leitungen bezeichnet. Beim PROFIBUS gibt es keine Vorschrift, welche
Aderfarbe der Datenleitung Sie an welche Klemme anschließen müssen. Die
Aderfarbe muss aber innerhalb der gesamten Anlage einheitlich sein. Wenn Sie
ein Übertragungskabel mit roten und grünen Adern verwenden, empfehlen wir
Ihnen folgende Zuordnung:
RxD/TxD-N (A-Leitung):
RxD/TxD-P (B-Leitung):

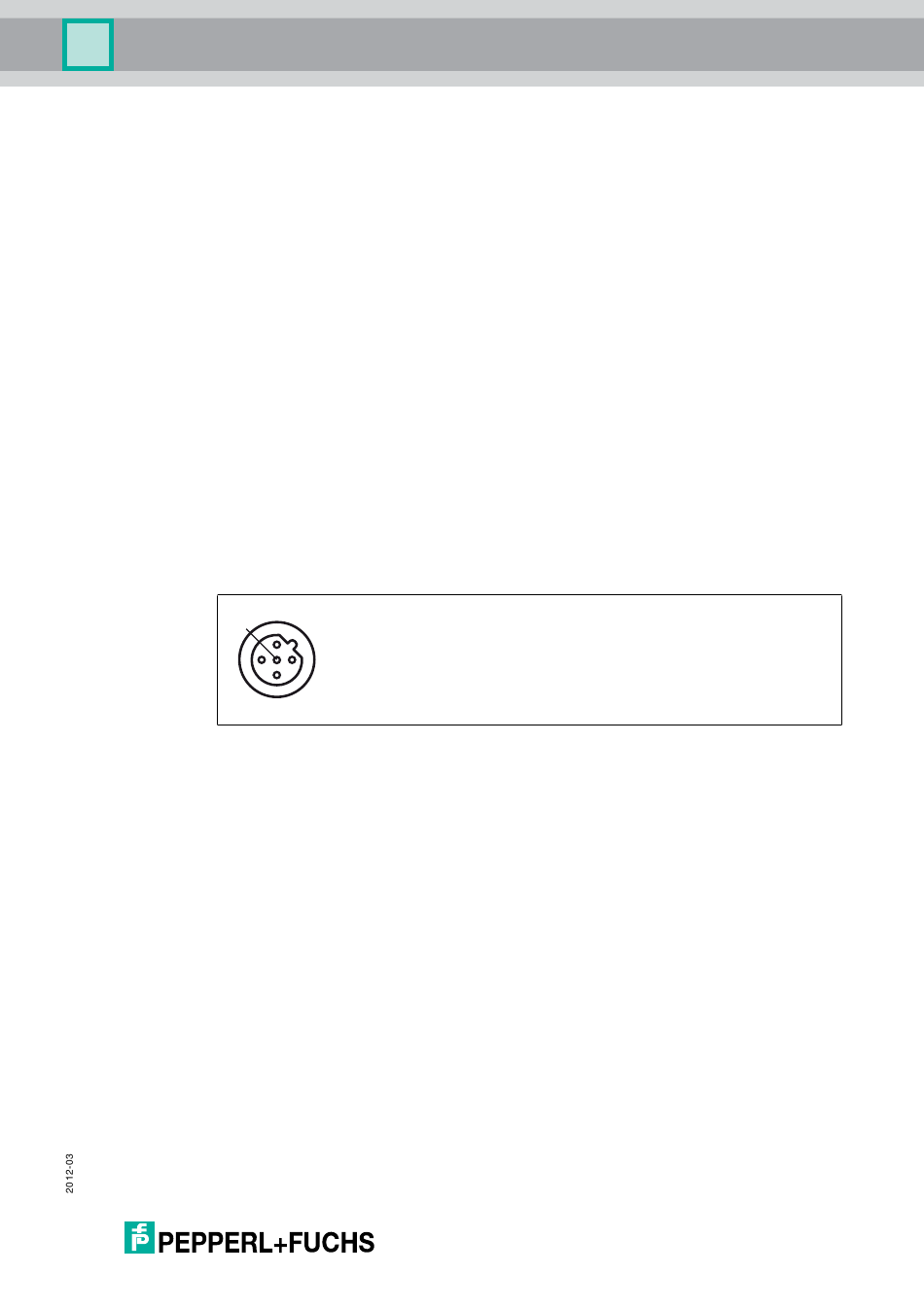

Der Anschluss des PROFIBUS DP erfolgt über eine B-codierte M12-Buchse. Zur
Verbindung mit dem Bus ist diese Buchse mit der Y-Leitung ICZ-3T-0,2M-PUR
ABG-V15B-G zu verbinden. Daran können weitere Y-Leitungen angeschlossen
werden. Mit mehreren Y-Leitungen können mehrere IDENTControl direkt an den
PROFIBUS angeschaltet werden. Der letzte Teilnehmer am Bus ist mit einer
Leitung ICZ-2T/TR-0,2M-PUR mit integriertem Bussabschluss an die vom
vorherigen Gerät kommende Leitung anzuschließen.
Der Schirm ist über die Rändelmutter der Steckverbindung mit der IDENTControl
verbunden.
5
4
1 VP
2 RxD/TxD-N
3 DGND
4 RxD/TxD-P
5 NC
5.4.6 Kabel
Die Busleitung ist in der EN 50170 als Leitungstyp A spezifiziert und kann gemäß
nachfolgender Tabelle eingesetzt werden. In den nächsten beiden Tabellen sind
ebenfalls die Leitungsparameter und -längen gemäß Leitungstyp B angegeben.
Beim Neuplanen einer Anlage sollten Sie aufgrund der höheren
Gesamtleitungslänge nur noch Leitungstyp A verwenden.
1
2
3
grün
rot
