8

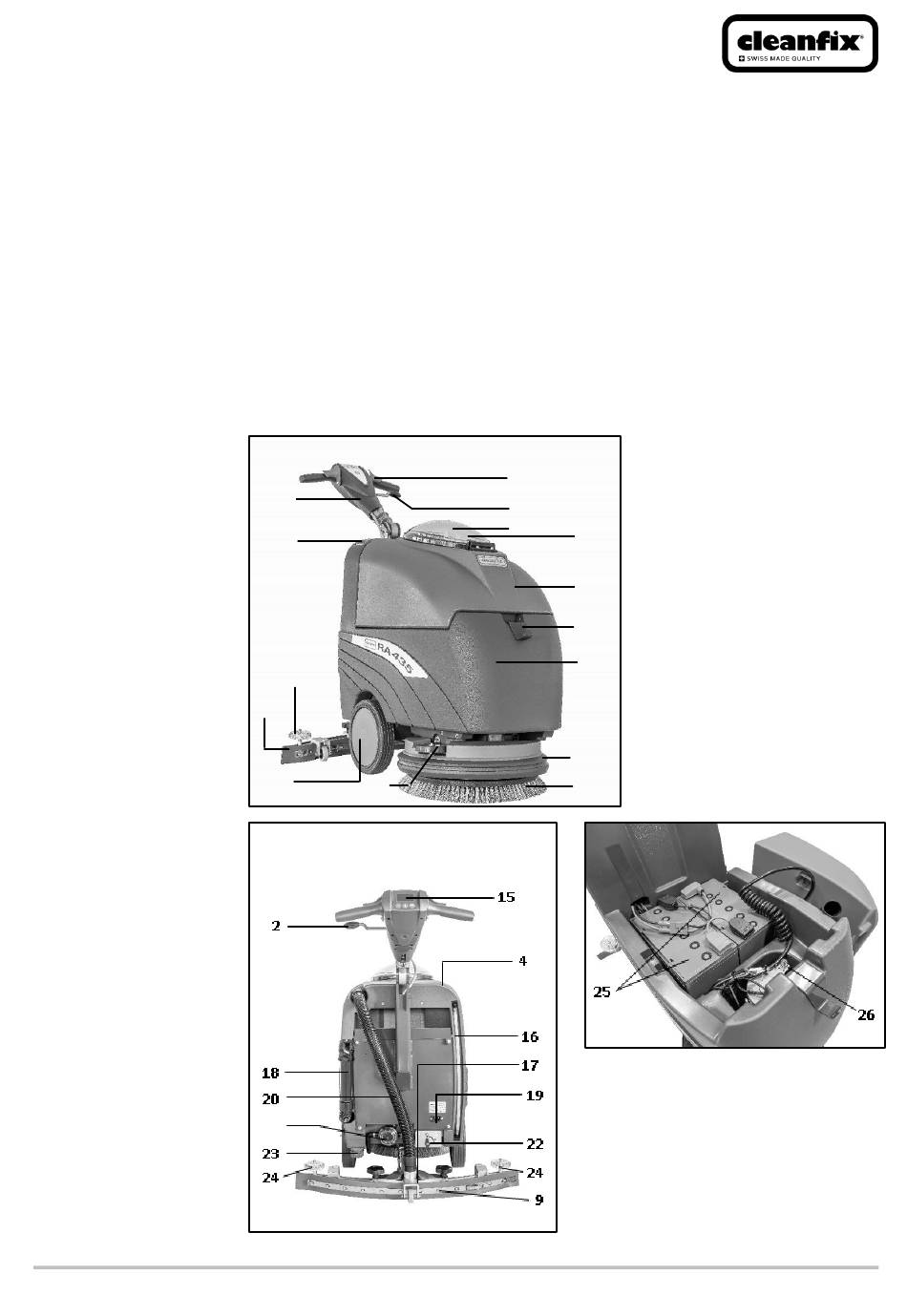

Aufbau und Funktion
www.cleanfix.com
1 Starthebel
2 Ballengriff (Höhenverstellung)
3 Lenkgriff
4 Einfüllöffnung Frischwasser
5 Filter mit Schwimmer
6 Deckel Schmutzwassertank
7 Schmutzwassertank
8 Frischwassertank
9 Saugdüse
10 Bürstkopf
11 Schrubbürste
12 Ablenkrolle Bürstkopf
13 Rad
3
4
24
9
13
12
14 Aufhängung Zusatzpad oder -bürste
15 Display
16 Füllstandsanzeige Frischwasser
17 Fusspedal Anhebung Saugdüse
18 Entleerungsschlauch Schmutzwasser
19 Buchse Ladekabel
20 Saugschlauch
21 Schauglas mit Frischwasserfilter
22 Wassermenge-Dosierung
23 Frischwasserablauf
24 Ablenkrollen Saugdüse
25 Batterien
26 Schutzschalter Bürstmotor
1
2
5
6
5
7
14
8
10
11
8
435.041
