Cleanfix RA470 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Cleanfix RA470
Inhaltszusammenfassung für Cleanfix RA470

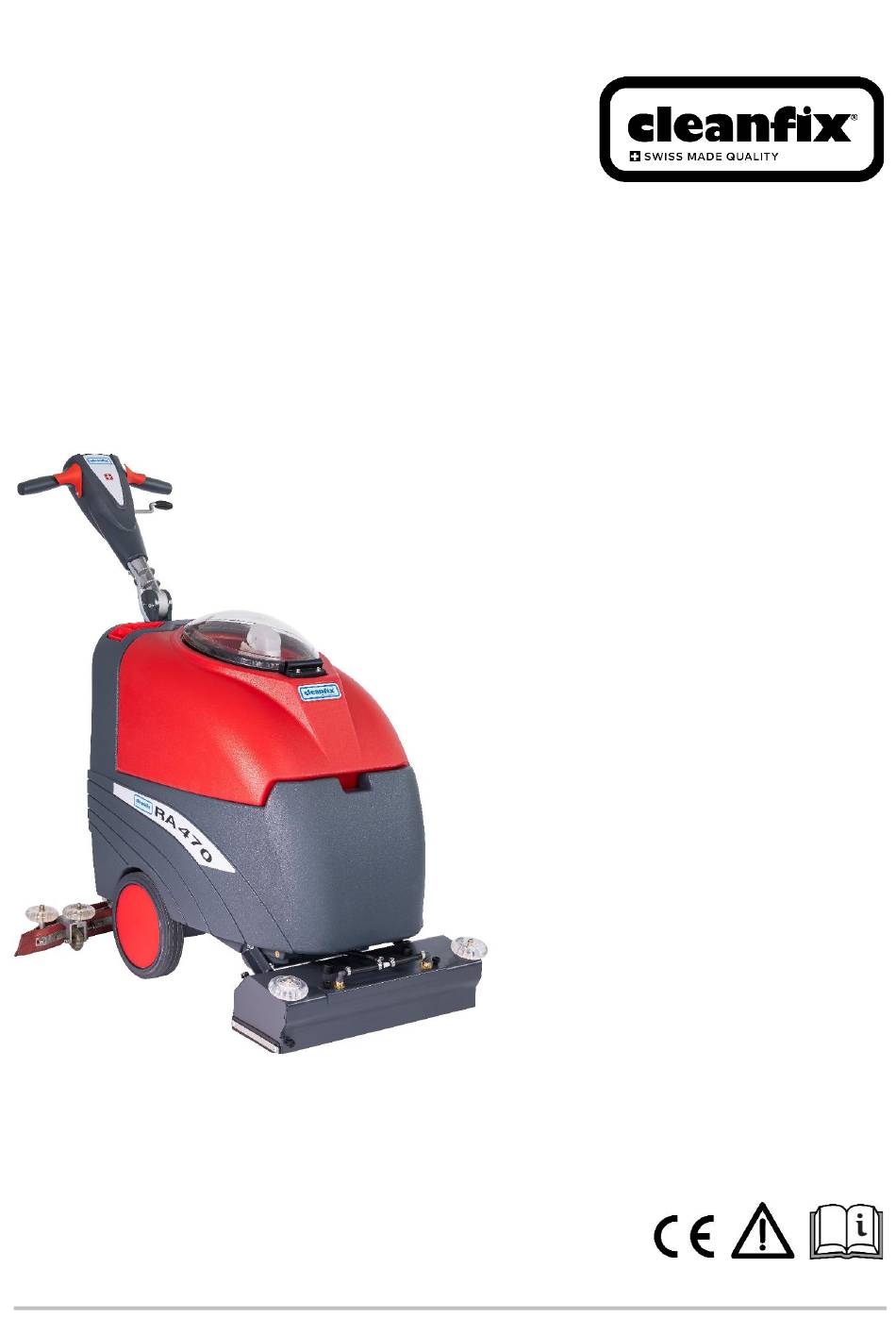

- Seite 1 RA470 Walzenbürsten-Scheuersaugmaschine Bedienungsanleitung Bedienung, Pflege und Unterhalt...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde herzliche Gratulation und Danke zum Kauf Ihrer Cleanfix RA470 Walzenbürsten- Scheuersaugmaschine. Sie haben ein Schweizer Qualitätsprodukt erworben, welches mit grösster Sorgfalt hergestellt wurde. Cleanfix Reinigungssysteme AG Stettenstrasse 15 CH-9247 Henau Inhalt Symbole ......................... 3 Bedienungsanleitung lesen ................. 3 Bestimmungsgemässe Verwendung .............. -
Seite 3: Symbole
• die Maschine mit Original-Ersatzteilen vom Hersteller gewartet und repariert wird. Bestimmungsgemässe Verwendung Die RA470 ist eine industriell/gewerbliche Bodenreinigungsmaschine sowohl rauer als auch glatter harter Oberflächen (Beton, Fliesen, Stein, Kunststoff usw.). Typische Anwendungsorte sind Schulen, Krankenhäuser/Gesundheitseinrichtungen, Hotels, Fabriken, Läden, Bürogebäude und Einzelhandelszentren. -
Seite 4: Sicherheit
Die Verwendung von Wachsen und Dispersionen ist nicht erlaubt und führt zu Störungen und Verstopfungen der Leitungen. Verwenden Sie nur Bürsten oder Zubehör, welche von Cleanfix geliefert oder genehmigt wurden. Die Verwendung anderer Bürsten kann die Sicherheit und Lebensdauer beeinträchtigen. - Seite 5 überfahren werden und nicht mit Hitzequellen in Berührung kommen. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Lebensgefahr! Verwenden Sie keine beschädigten Verlängerungskabel. www.cleanfix.com 470.041...
-
Seite 6: Wichtige Sicherheitshinweise Für Den Umgang Mit Batterien
• Batterien dürfen nicht mit dem Hausmüll entsorgt werden! • Geben Sie defekte oder verbrauchte Batterien an den Händler zurück! • Vor dem Entsorgen die Kontakte gegen Kurzschluss sichern (z.B. mit Klebeband isolieren). • Batterien nicht ins Wasser werfen! www.cleanfix.com 470.041... -
Seite 7: Lieferung
Maschine auspacken Packen Sie das Gerät vorsichtig aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit (siehe Lieferumfang). Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. 1x Walzen-Scheuersaugmaschine RA470 Art.-Nr.: 470.000 Lieferumfang 1x Saugdüse gebogen, Standard Art.-Nr.: 432.559... -
Seite 8: Aufbau Und Funktion
19 Buchse Ladekabel 7 Schmutzwassertank 20 Saugschlauch 8 Frischwassertank 21 Schauglas mit Frischwasserfilter 9 Saugdüse 22 Wassermenge-Dosierung 10 Abdeckung mit Spritzdüsen 23 Frischwasserablauf 11 Ablenkrollen Walzengehäuse 24 Ablenkrollen Saugdüse 12 Walzengehäuse mit Walzenbürste 25 Batterien 13 Rad 26 Typenschild www.cleanfix.com 470.041... -
Seite 9: Inbetriebnahme
DIP1 DIP2 DIP1 DIP2 Ladekurve / Batterietyp Absicherung Spannung 827-046-000 OFF OFF OFF OFF IUIa EXIDE GEL 827-046-001 OFF OFF OFF IUoU AGM 827-046-002 ON OFF OFF OFF IUla Nass 827-046-003 ON OFF OFF IUIUo AGM DISCOVER www.cleanfix.com 470.041... - Seite 10 Sterngriffe (1) an der Saugdüse so weit lösen, dass sich diese auf den Düsenträger (2) schieben lassen (Bild 6). Sterngriffe (1) handfest anziehen. Saugschlauch (3) an der Saugdüse aufstecken. Die Saugdüse kann am Trittblech (4) mit dem Fuss abgesenkt und hochgehoben werden. (Bild 7) www.cleanfix.com 470.041...
- Seite 11 Reinigungs- und Pflegemittel immer nach der Wasserbefüllung dazugeben, um die Schaumbildung zu vermeiden. Nicht über Maximal einfüllen! Die vorgeschriebene Dosiermenge von Reinigungs- und Pflegemittel entnehmen Sie bitte den Herstellerangaben auf den Gebinden. Empfohlene Produkte von Cleanfix Reinigungs- und Pflegemittel finden Sie in unserem Webshop. www.cleanfix.com 470.041...
-
Seite 12: Maschinenbedienung
1. Tastendruck schaltet die Saugdüse im ECO-Modus ein 2. Tastendruck schaltet in den NORMAL-Modus 3. Tastendruck schaltet in den BOOST-Modus 4. Tastendruck schaltet die Saugdüse mit einer Nachlaufzeit von 10 Sekunden aus, damit Restwasser im Schlauch noch eingesaugt wird. www.cleanfix.com 470.041... -
Seite 13: Arbeitsweise
Drücken zu ECO, NORMAL oder BOOST geändert werden kann. Starten sie nun durch Betätigen mit einem der zwei roten Starthebel (1, Bild 12) am Lenkgriff die Walzenbürste. Durch die Drehbewegung der Walzenbürste einsteht eine Vorwärtsbewegung, womit die Reinigung beginnen kann. www.cleanfix.com 470.041... - Seite 14 Geruchsbildung entstehen kann. Gehen Sie hierzu wie folgt vor: Frischwasser → Maschine ausschalten. → Walzenscheuersaugmaschine zur geeigneten Entleer-Stelle fahren. Vorteilhaft in Ausguss mit Kanalisationsanschluss. → Den Schraubverschluss (23, Bild 17) unter der Maschine beim linken Rad abschrauben das Frischwasser ablassen und den Deckel wieder handfest aufschrauben. www.cleanfix.com 470.041...
- Seite 15 Bürste ersetzt werden. Bei zu kurzen Borsten kann der Bodenbelag beschädigt werden. Die Bürste regelmässig vor Beginn der Arbeiten kontrollieren! Es dürfen nur die für das Gerät vorgesehenen Bürsten verwendet werden. Die Verwen- dung anderer Reinigungsmittel kann die Sicherheit beeinträchtigen. www.cleanfix.com 470.041...
-
Seite 16: Wartung Und Reinigung
(Bild 25) • Lösen Sie oben den Saugschlauch (20, Bild 24) und spülen Sie diesen von oben durch. Bei Bedarf entleeren Sie den Frischwassertank (siehe Seite 14) Düsen und Lamellen mit Handschuhen reinigen – Verletzungsgefahr! www.cleanfix.com 470.041... - Seite 17 Schmutzwasserstrahl befindet. • Im Falle einer Reparatur wenden Sie sich bitte an Ihren Fachhändler oder an eine der autorisierten Service-Werkstätten. Sie werden schnell und fachgerecht bedient. • Unsere Produkte wurden im Werk auf Sicherheit geprüft. www.cleanfix.com 470.041...
- Seite 18 Setzen Sie danach die Düsen wieder ein und ziehen Sie die Überwurfmuttern von Hand wieder an. Achten Sie beim Einsetzen der Düsen, dass die Kerben der Düsen in einer Flucht sind und parallel zur langen Kante des Trägerwinkels sind. (Bild 31) www.cleanfix.com 470.041...
-
Seite 19: Batteriewartung
Temperatur von 20°C – 25°C aufzubewahren. Die optimale Ladetemperatur liegt zwischen 5°C und 40°C. • Sind nicht erlaubt! Li-Ion-Batterien Batterien können bei langem Nichtgebrauch in die Tiefenladung gehen und sind danach nicht mehr aufladbar! Batterien deshalb monatlich aufladen! www.cleanfix.com 470.041... -
Seite 20: Sicherung
Prüfen Sie die Maschinenfunktionen. Nur Sicherungen mit dem vorgeschriebenen Wert (75A) verwenden! Serviceintervalle Cleanfix Reinigungsmaschinen sind hochwertige Maschinen, welche im Werk und durch autorisierte Prüfer auf ihre Sicherheit geprüft worden sind. Elektrische und mechanische Bauteile unterliegen naturgemäss nach längerer Einsatzdauer einem Verschleiss oder einer Alterung. -
Seite 21: Hilfe Bei Störungen
Saugluftfilter verstopft Saugluftfilter reinigen Fremdkörper in Saugdüse Saugdüse und oder Saugschlauch Saugschlauch reinigen Keine Saugdüse im Saugdüse in Düsenträger Düsenträger montieren (S. 10) Sterngriffe anziehen Saugdüse ist lose Bürste dreht nicht Bürstenantrieb nicht Bürstenantrieb am Display eingeschaltet einschalten www.cleanfix.com 470.041... -
Seite 22: Bei Längerem Nichtgebrauch Und Lagerung
• Alle Filter gereinigt werden. • trocken, staubgeschützt und frostsicher gelagert werden • Die Raumtemperatur soll +4°C nicht unter-, bzw. +50°C nicht überschreiten Lagerung Nach der Ausserbetriebsetzung muss die Maschine: • trocken • staubgeschützt und • frostsicher gelagert werden www.cleanfix.com 470.041... -
Seite 23: Transport
Verwertung von elektrischen und elektronischen Altgeräten, sowie Akkus. • Batterien müssen gesondert entsorgt werden! • Infomieren Sie sich bei Ihrer Kommunalbehörde oder Ihrem Händler. • Bewahren Sie das ausgediente Gerät und die Akkus bis zur Entsorgung kindersicher auf! www.cleanfix.com 470.041... -
Seite 24: Entsorgung
Entsorgung Die Verpackung und nicht verbrauchte Reinigungsmittel müssen gemäß den nationalen Vorschriften entsorgt werden. Ihr Cleanfix-Partner kann Ihnen dabei nach Absprache behilflich sein. Die Entsorgung von aufgesaugtem Schmutzwasser muss gemäß den nationalen Vorschriften vorgenommen werden. Die Einhaltung obliegt uneingeschränkt dem Anwender. -
Seite 25: Ce-Konformitätserklärung
Der Hersteller / Inverkehrbringer Cleanfix Reinigungssysteme AG, Stettenstrasse 15, 9247 Henau Schweiz erklärt hiermit, dass das Produkt: RA435 IBC VDE, RA435 IBC SEV, RA470 IBC VDE, RA470 SEV Identifikationsnummer: 435.015VDE, 435.016SEV, 470.000VDE, 470.000SEV Den Anforderungen der oben genannten Richtlinie entspricht.
