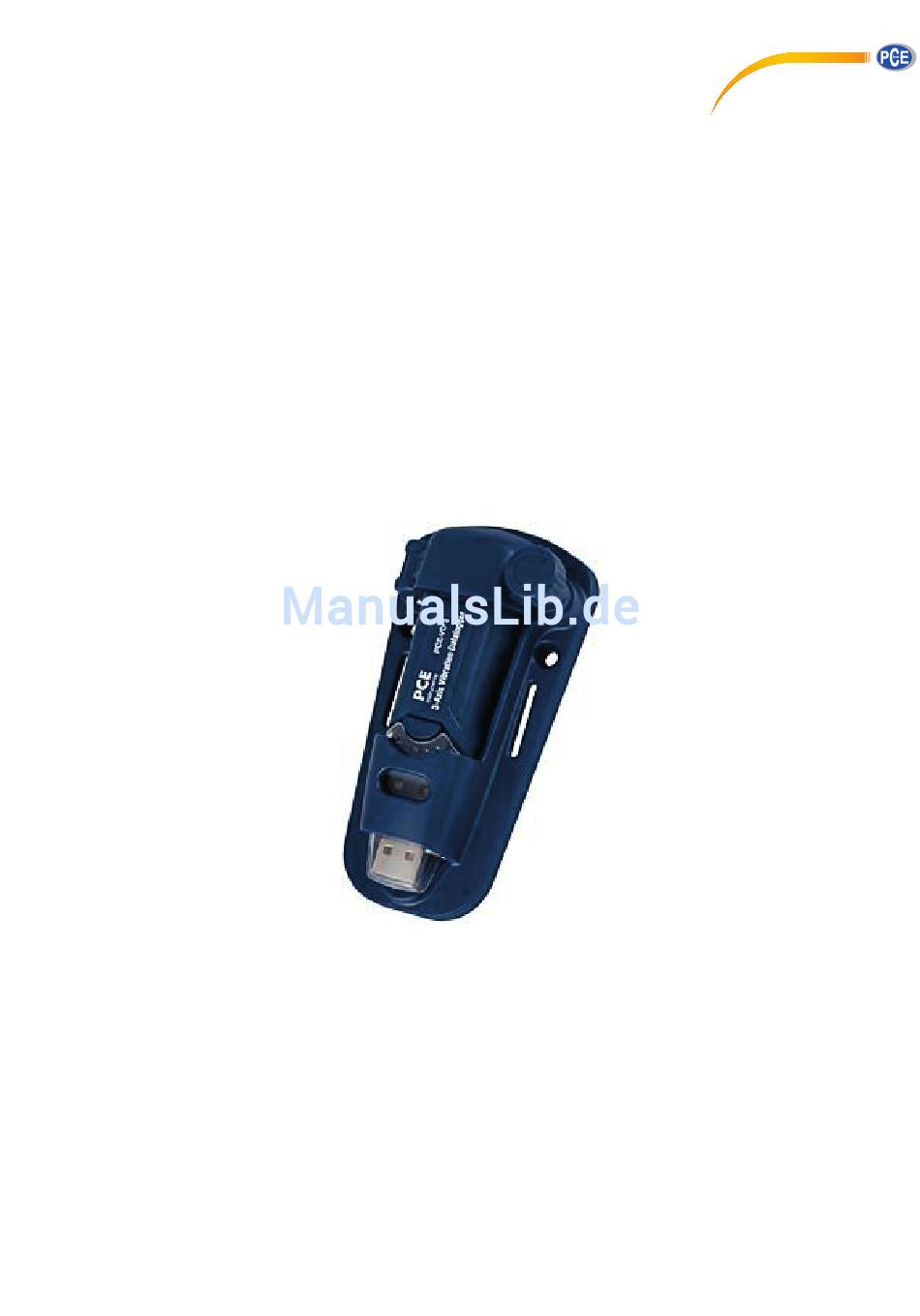

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Datenlogger PCE-VD 3 Version 1.1 30.06.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................4 Betriebsanleitung ...................... 6 Einlegen der Batterie ........................6 Montageanleitung ........................... 6 Bedienung ............................6 Wichtige Hinweise .......................... 6 Installation und Bedienung der Software ..................7 Entsorgung ....................... -
Seite 3: Einleitung
Vibrations- Datenlogger kann sehr einfach über eine selbsterklärende Software für die automatische Aufzeichnung programmiert werden. Sämtliche Aufzeichnungen des Vibrations-Datenloggers lassen sich via USB-Schnittstelle schnell und unproblematisch auf einen PC oder Laptop übertragen. Lieferumfang 1 x Vibrations-Datenlogger PCE-VD 3 1 x Wandhalterung 1 x Batterie 1 x Software... -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Bei Nichtbeachtung der Sicherheitshinweise, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen Beschleunigungssensor MEMS Halbleiter Messbereich ± 18 g Auflösung 0,00625 g Genauigkeit ± 0,5 g Frequenzbereich 0 ... - Seite 5 BETRIEBSANLEITUNG (1) Grüne LED (2) Rote LED (3) Taste (Ein-/Ausschalten des Datenloggers) (4) Richtungsindikatoren der drei Achsen Wandhalterung LED-Anzeigen LEDs Bedeutung Abhilfe Keine LED blinkt: Kein Logging-Vorgang gestartet Keine Batterie eingesetzt Legen Sie eine Batterie ein. Batterie komplett entladen Daten gehen hierdurch nicht verloren Grüne LED blinkt alle zehn Sekunden:...
-
Seite 6: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung Einlegen der Batterie Um eine Batterie einzulegen, entfernen Sie die beiden Schrauben auf der Rückseite des Gerätes, ziehen Sie die Kappe ab und legen die Batterie ein. Im Batterieschacht befindet sich eine grafische Prägung, welche die korrekte Polarität vorgibt. Montageanleitung Das Messgerät muss starr an dem Objekt angebracht werden. -
Seite 7: Installation Und Bedienung Der Software
BETRIEBSANLEITUNG Installation und Bedienung der Software 1. Starten Sie Windows und legen Sie die mitgelieferte CD-ROM in das Laufwerk ein. 2. Öffnen Sie den Ordner „DISK1“ und starten Sie „SETUPGUIDE.EXE. Installieren Sie in den Pfad C:\Program Files\Vibration Datalogger. Das folgende Fenster erscheint. Klicken Sie „Install“. 3. - Seite 8 BETRIEBSANLEITUNG Herunterladen von Daten aus dem Gerätespeicher auf den PC 1. Verbinden Sie den Datenlogger mit dem USB-Port. 2. Starten Sie das Programm, sofern es noch nicht läuft. 3. Klicken Sie das Download-Symbol . Das unten gezeigte Fenster erscheint. Klicken Sie „Download“...
-
Seite 9: Entsorgung
BETRIEBSANLEITUNG Ansehen der FFT-Auswertung Klicken Sie den Button um Echtzeit-Spektraldaten für die FFT-Auswertung anzusehen. Klicken Sie um einen zeitbereichsbasierten Graphen anzuzeigen. Einen Frequenzbasierten Graphen gekommen Sie durch Klick auf den Button Der PC errechnet Echtzeit-Spektraldaten unter Zuhilfenahme eines FFT von Null bis 256 Hz. Die Frequenz der maximalen Erschütterung wird angezeigt.
