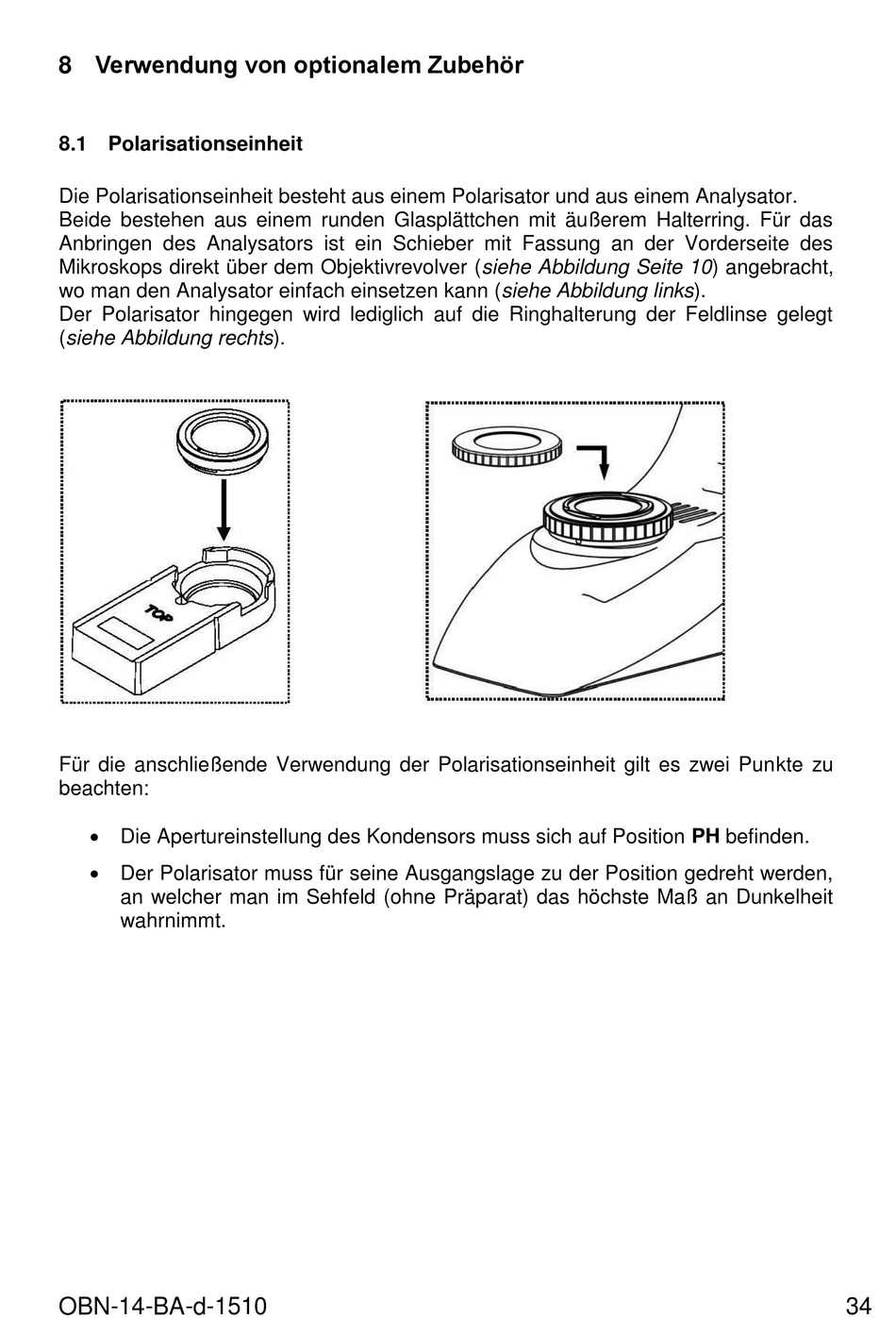

8 Verwendung von optionalem Zubehör
8.1 Polarisationseinheit
Die Polarisationseinheit besteht aus einem Polarisator und aus einem Analysator.
Beide bestehen aus einem runden Glasplättchen mit äußerem Halterring. Für das
Anbringen des Analysators ist ein Schieber mit Fassung an der Vorderseite des
Mikroskops direkt über dem Objektivrevolver (siehe Abbildung Seite 10) angebracht,
wo man den Analysator einfach einsetzen kann (siehe Abbildung links).
Der Polarisator hingegen wird lediglich auf die Ringhalterung der Feldlinse gelegt
(siehe Abbildung rechts).
Für die anschließende Verwendung der Polarisationseinheit gilt es zwei Punkte zu
beachten:
Die Apertureinstellung des Kondensors muss sich auf Position PH befinden.
Der Polarisator muss für seine Ausgangslage zu der Position gedreht werden,
an welcher man im Sehfeld (ohne Präparat) das höchste Maß an Dunkelheit
wahrnimmt.
OBN-14-BA-d-1510
34
