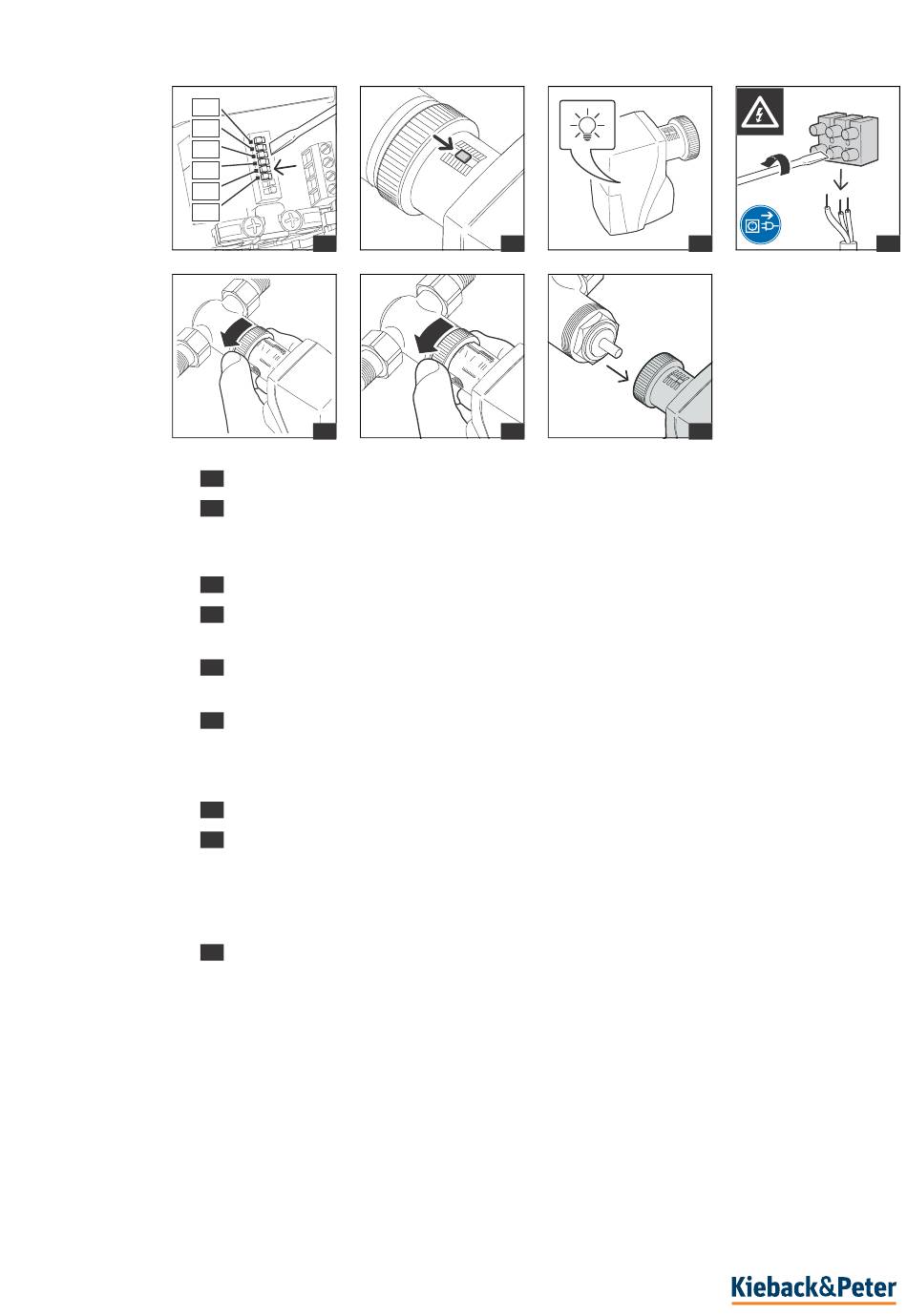

Demontage MD15-BUS-Q, MD15-BUS-N-Q, MD15-BUS-HE und MD15-BUS-N-HE
1-x
2-x
3-x
4-x
5-x
6-x
►
Adressierung auf 0 setzen (Schalter 1 bis 6 auf OFF).
1
►
Es kann bis zu 3 Minuten dauern, bis sich die Antriebsspindel in die obere Endlage
2
bewegt hat. Die Laufzeit ist ventilabhängig. Der Stellantrieb befindet sich jetzt in der
Montageposition.
►
Die LED blinkt schnell grün.
3
►
Den Stellantrieb in den spannungslosen Zustand bringen und alle elektrischen
4
Leitungen demontieren.
►
ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt
5
werden.
►
Überwurfmutter lösen.
6
MD15-BUS und MD15-BUS-N
►
Die Staubschutzabdeckung drehen, bis der Sicherungsknopf betätigt werden kann.
7
►
Den Sicherungsknopf der Automatikkupplung bis zum Anschlag eindrücken und
8
gedrückt halten. Stellantrieb vom Ventil nehmen.
MD15-BUS-Q, MD15-BUS-N-Q, MD15-BUS-HE und MD15-BUS-N-HE
►
Stellantrieb vom Ventil nehmen.
7
10.2 Ventil demontieren
►
Am Ventilkörper darf kein Differenzdruck auftreten. Absperrarmatur schließen und
Pumpen ausschalten.
►
Verschraubungen zwischen Rohrleitung und den Ventilanschlüssen lösen.
►
Ventil von Rohrleitung nehmen.
71 / 78
1
5
3.09-20.365-80-DE | 2022-10-21
2
6
3
7
4
