3. Hydraulischer Abgleich Heizen/ Kühlen (nur bei MD15-BUS-Q)
■
Stetige Ansteuerung (0..100%) des Stellantriebes über Bus-Kommunikation.
Die aktuelle Position (0..100%) kann über den Bus abgefragt werden.
■
Change-Over Mode Ansteuerung (Absperrung, Heizen, Kühlen) des Stellantriebes über
Bus-Kommunikation. Je Change-Over Mode werden die hydraulischen Abgleichwerte
verwendet.
■

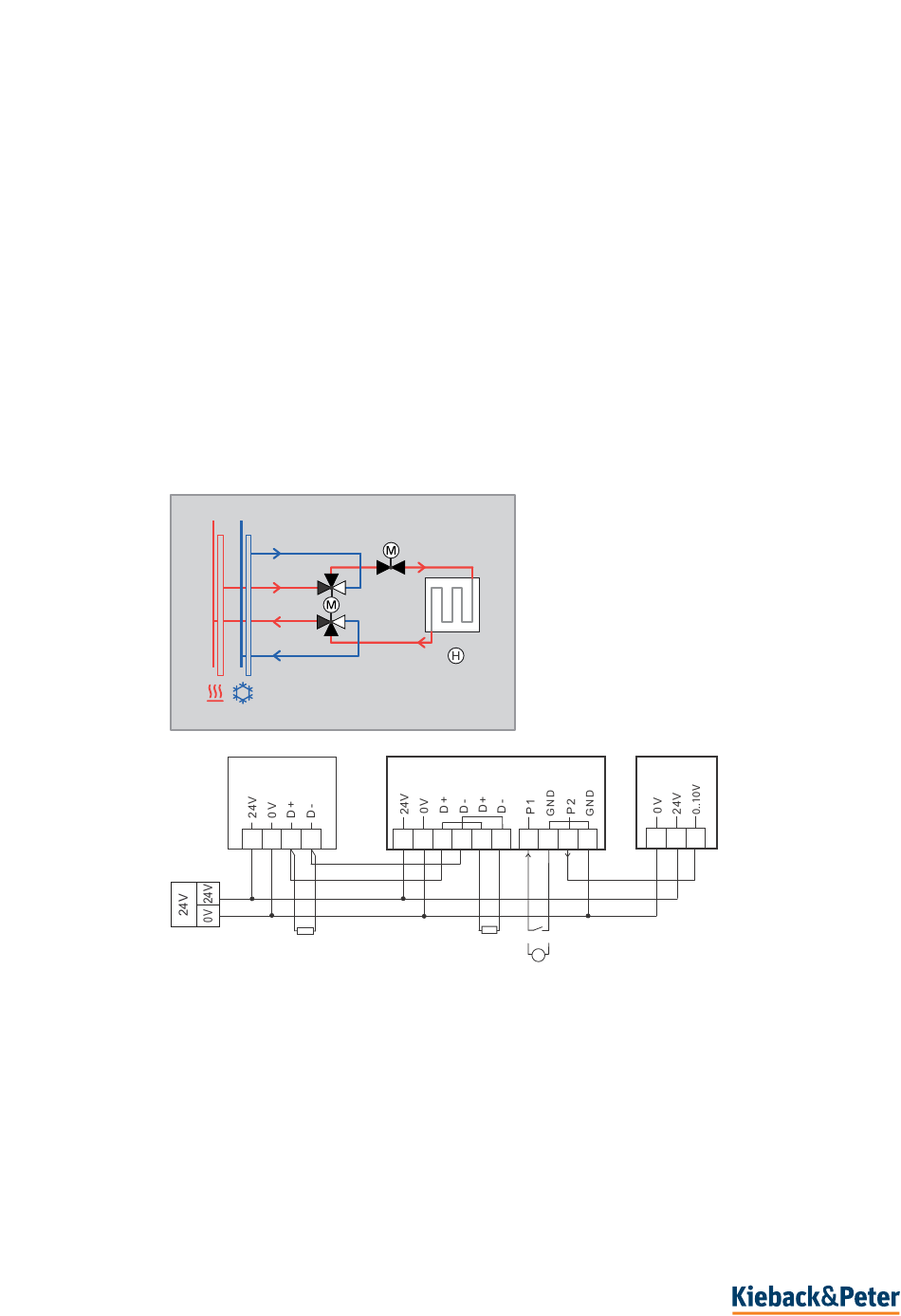

Ansteuerung des Drehstellantriebes DS5 mit MD15-BUS Ausgang P2
Je Change-Over Mode wird als Y-Ausgangssignal der Spannungswert eingestellt.
0 = Absperrung = 5 V
1 = Heizen = 10 V
2 = Kühlen = 0 V
■
Messung des Taupunktes mit Hilfe eines Taupunktwächter *1) bzw. Taupunktsensors
*2).
Anschluss an P1 sowie deren Parametrierung.
49 / 78
00
MASTER
1 2 3 4
3.09-20.365-80-DE | 2022-10-21
MD15-BUS-Q
01
5 6
7 8 9 10
*1)
H
*2)
DS5
1 2 3
