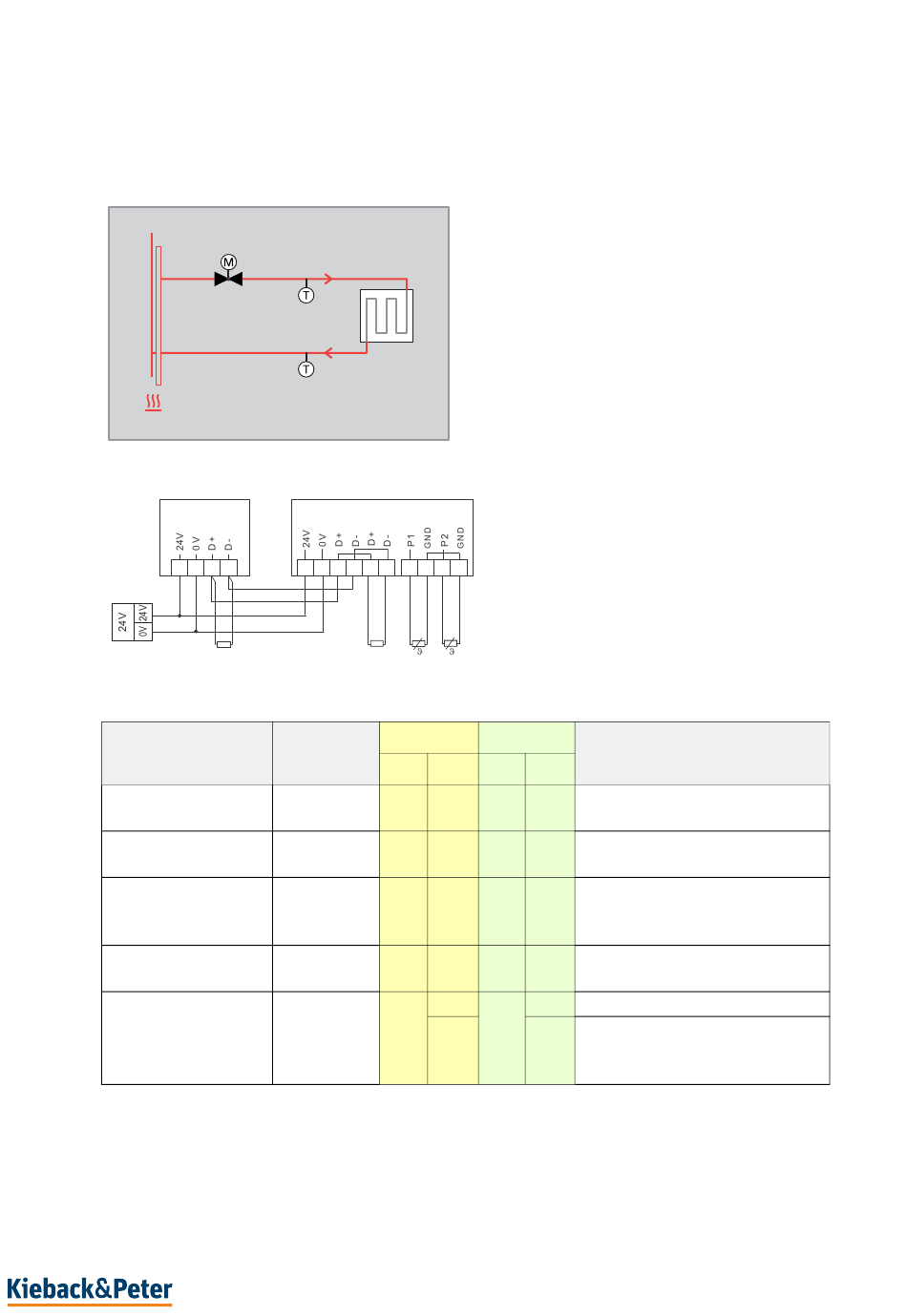

10. Leckageerkennung (nur bei MD15-BUS, MD15-BUS-Q und MD15-BUS-HE)
■
Anhand der gemessenen Werte von Vor- und Rücklauftemperatur wird bei geschlos-
senem Ventil eine mögliche interne Leckage detektiert.
■
Eine Leckage wird erkannt, wenn bei geschlossenem Ventil für mindestens 6 h die
gemessene Temperaturdifferenz größer als 8 K ist.
00
MASTER
Parametrierung der Datenpunkte über BACnet MS/TP oder Modbus
Bezeichnung
Sensortyp P1
Sensor-/Ausgangs-
typ P2
Quellen für Vor- und
Ruecklauf-
temperatur
Istwert Differenz-
temperatur
Warnung:
Leckage erkannt
MD15-BUS-XX
1 2 3 4
5 6
7 8 9 10
Aktion
Modbus
Adr. Wert Obj. Wert
Konfigura-
123 3
tion
Konfigura-
126 3
tion
Konfigura-
130 1
tion
lesen
406 K*10 AI8
lesen
407 0
1
3.09-20.365-80-DE | 2022-10-21
01
BACnet
Beschreibung
MV2 4
KP10
MV3 4
KP10
MV5 2
Vorlauf: P1 Rücklauf: P2
K
Errechnet aus Vorlauf-/ Rueck-
lauftemperatur
BI7
0
keine Warnung
1
Leckage erkannt (Differenz-
temperatur ueber 8 K während
Ventil min. 6 h geschlossen)
62 / 78
