6
Elektrischer Anschluss und Inbetriebnahme
6.1 Verdrahtungshinweise
■
Setzen Sie paarweise verdrillte, abgeschirmte Anschlussleitungen ein.
■
Als Netzwerktopologie ist eine Linienstruktur (keine Sterntopologie) zwingend
notwendig. Um die optimale Signalquilität zu gewährleisten, vermeiden Sie Stichlei-
tungen. Wenn Sie Stichleitungen verdrahtungstechnisch nicht vermeiden können, sind
Stichleitungen mit einer Leitungslänge von max. 2 m zulässig.
■
Installieren Sie am Anfang und am Ende der Kommunikationsleitung ein Abschlusswi-
derstand von 120 Ohm zwischen den beiden Datenleitungen (D+ und D-).
■
Um die Signalqualität zu verbessern, aktivieren Sie vorzugsweise am Bus-Master ein
Bias-Netzwerk.
■
Die empfohlene Anzahl der Busteilnehmer innerhalb eines Segments beträgt bis zu 32,
die maximale Anzahl beträgt 64.
■
Stellen Sie eine einheitliche Verdrahtung der Signale D+ und D- für alle Bus-Teilnehmer
sicher.
■
Der Kleinstellantrieb MD15-BUS stellt im Netzwerk eine Buslast von 1/8 Unit Load dar.

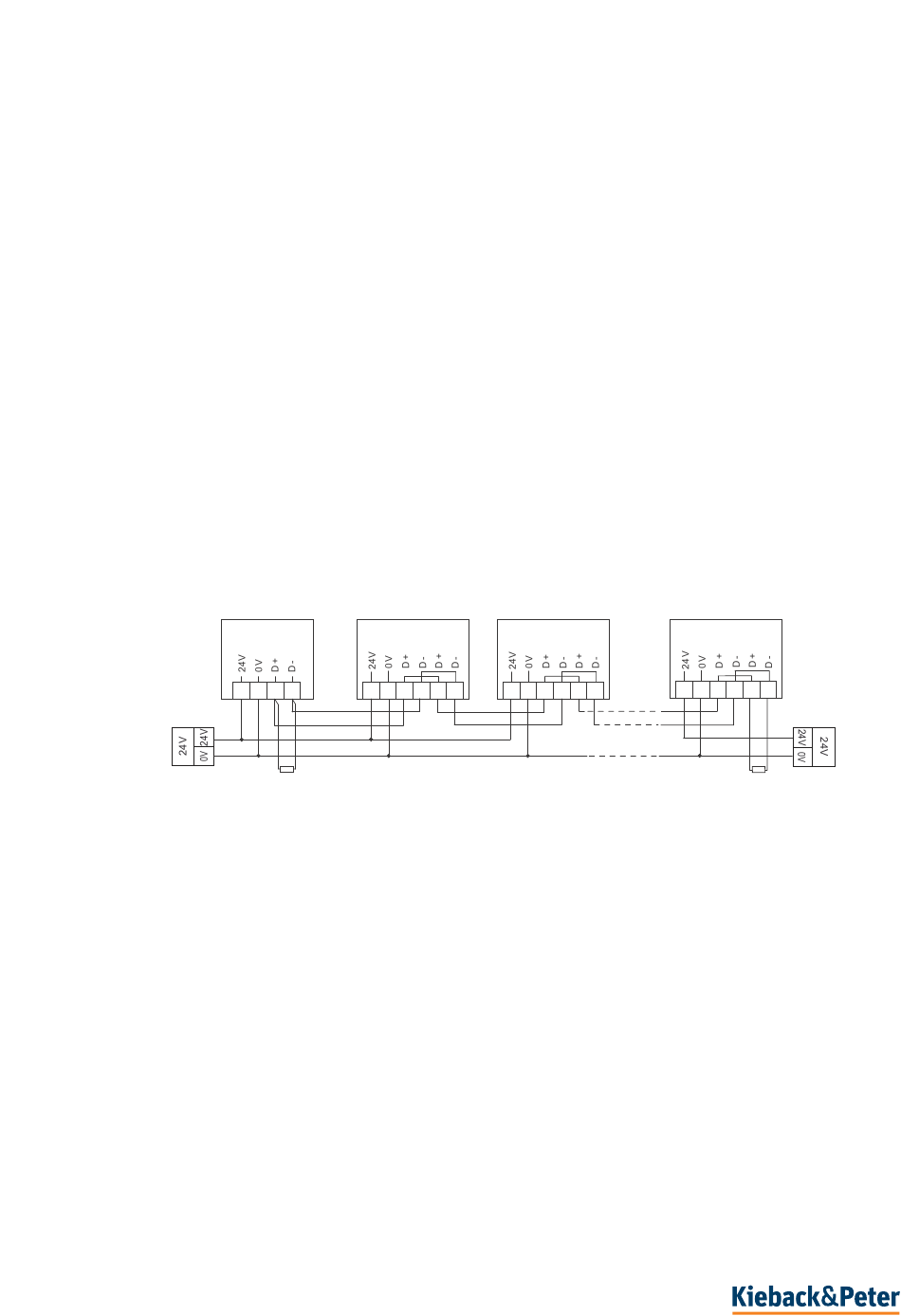

Bus-Topologie
MASTER
37 / 78
00
01
MD15-BUS-xx
1 2 3 4
5 6
3.09-20.365-80-DE | 2022-10-21
02
MD15-BUS-xx
1 2 3 4
5 6
nn
MD15-BUS-xx
1 2 3 4
5 6
