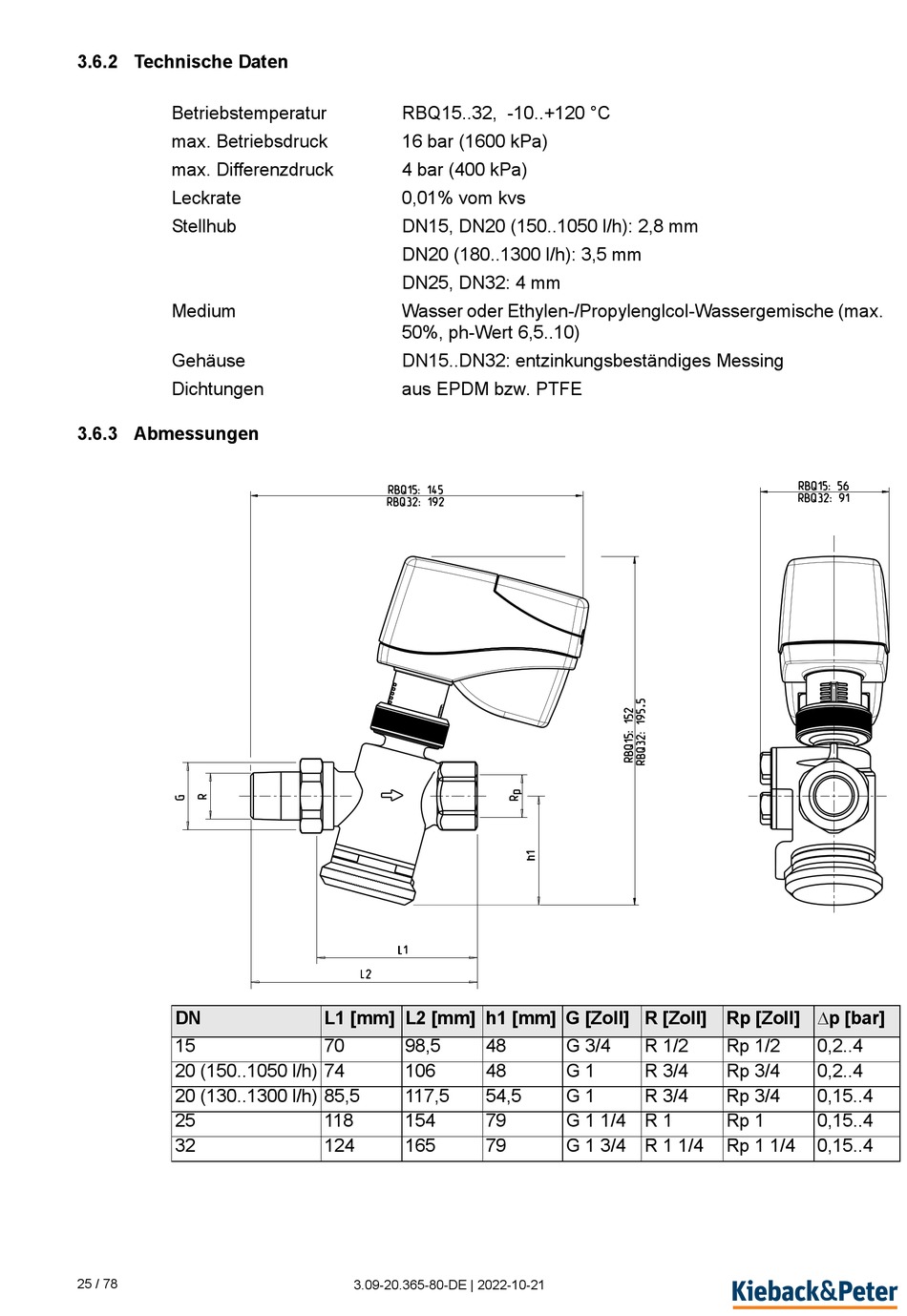

Technische Daten; Abmessungen - Kieback&Peter MD15-BUS Betriebsanleitung

3.6.2 Technische Daten

Betriebstemperatur
max. Betriebsdruck
max. Differenzdruck
Leckrate
Stellhub
Medium
Gehäuse
Dichtungen

3.6.3 Abmessungen

DN
15
20 (150..1050 l/h) 74
20 (130..1300 l/h) 85,5
25
32
25 / 78
RBQ15..32, -10..+120 °C
16 bar (1600 kPa)
4 bar (400 kPa)
0,01% vom kvs
DN15, DN20 (150..1050 l/h): 2,8 mm
DN20 (180..1300 l/h): 3,5 mm
DN25, DN32: 4 mm
Wasser oder Ethylen-/Propylenglcol-Wassergemische (max.
50%, ph-Wert 6,5..10)
DN15..DN32: entzinkungsbeständiges Messing
aus EPDM bzw. PTFE
L1 [mm] L2 [mm] h1 [mm] G [Zoll] R [Zoll] Rp [Zoll] p [bar]
70 98,5 48
106 48
117,5 54,5
118 154 79
124 165 79
3.09-20.365-80-DE | 2022-10-21
G 3/4 R 1/2 Rp 1/2
G 1 R 3/4 Rp 3/4
G 1 R 3/4 Rp 3/4
G 1 1/4 R 1 Rp 1
G 1 3/4 R 1 1/4 Rp 1 1/4
0,2..4
0,2..4
0,15..4
0,15..4
0,15..4
