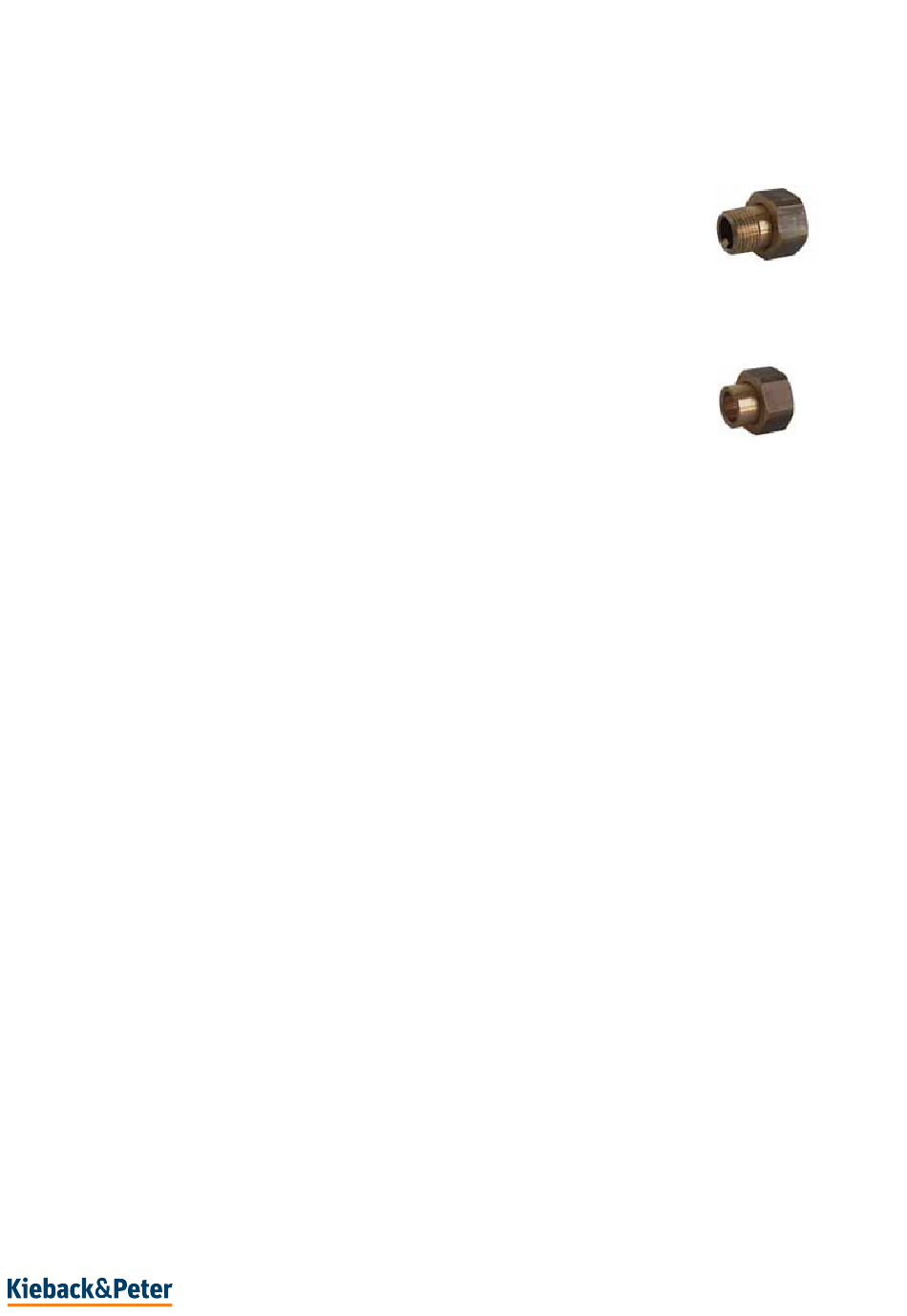

3.5.4 Zubehör
Nicht im Lieferumfang enthalten!
Für Durchgangsventil RZ15..25 wird 2x Z... und für Dreiwegeventil RWZ15..25 wird 3x Z..
benötigt!
Z201
Außengewinde Anschlussteil DN15, Überwurfmutter G 1/2", Nippel
3/8"
Z202
Außengewinde Anschlussteil DN20, Überwurfmutter G 3/4", Nippel
1/2"
Z203
Außengewinde Anschlussteil DN25, Überwurfmutter G 1 1/4", Nip-
pel 1"
Z204
Löt-Anschlussteil DN15, Überwurfmutter G 1/2", Nippel D 12 mm
Z205
Löt-Anschlussteil DN20, Überwurfmutter G 3/4", Nippel D 15 mm
Z206
Löt-Anschlussteil DN25, Überwurfmutter G 1 1/4", Nippel D 28 mm
3.6 Zwei-Wege-Kombiventile RBQ15..32 für MD15-BUS-Q und MD15-BUS-N-Q
Kombiventile zur automatischen differenzdruckunabhängigen Durchflussregelung (hydrau-
lischer Abgleich).
3.6.1 Typen
Typ
RBQ15/0,5
RBQ15/1,1
RBQ15/1,8
RBQ20/1,8
RBQ20/2,5
RBQ25/4,0
RBQ32/6,0
DN
PN
Volumenstrom-
bereich [l/h]
15
16
30..210
15
16
90..450
15
16
150..1050
20
16
150..1050
20
16
180..1300
25
16
300..2000
32
16
600..3600
3.09-20.365-80-DE | 2022-10-21
Regelbe-
Anschluss
reich [kPa]
[Zoll]
20..400
G 3/4; Rp 1/2
20..400
G 3/4; Rp 1/2
20..400
G 3/4; Rp 1/2
20..400
G 1; Rp 3/4
15..400
G 1; Rp 3/4
15..400
G 1 1/4; Rp 1
15..400
G 1 3/4; Rp 1/4 1,9
Gewicht
[kg]
0,45
0,45
0,45
0,52
0,73
1,8
24 / 78
