Pos. Symbol
1
2
3
4
5
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Anschlusskupplung der Schutzgasleitung auf Anschlussnippel G1/4", Anschluss Schutzgas
aufschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner
(5-polig bei Standardbrenner, 8-polig bei Up/Down- bzw. Poti-Brenner) stecken und festziehen.
•
Bei wassergekühlten Schweißbrennern erfolgt der Anschluss der Kühlmittelleitungen am Kühlmodul
bzw. Rückkühlgerät.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
Entsprechende Dokumentation der Zubehörkomponenten beachten!

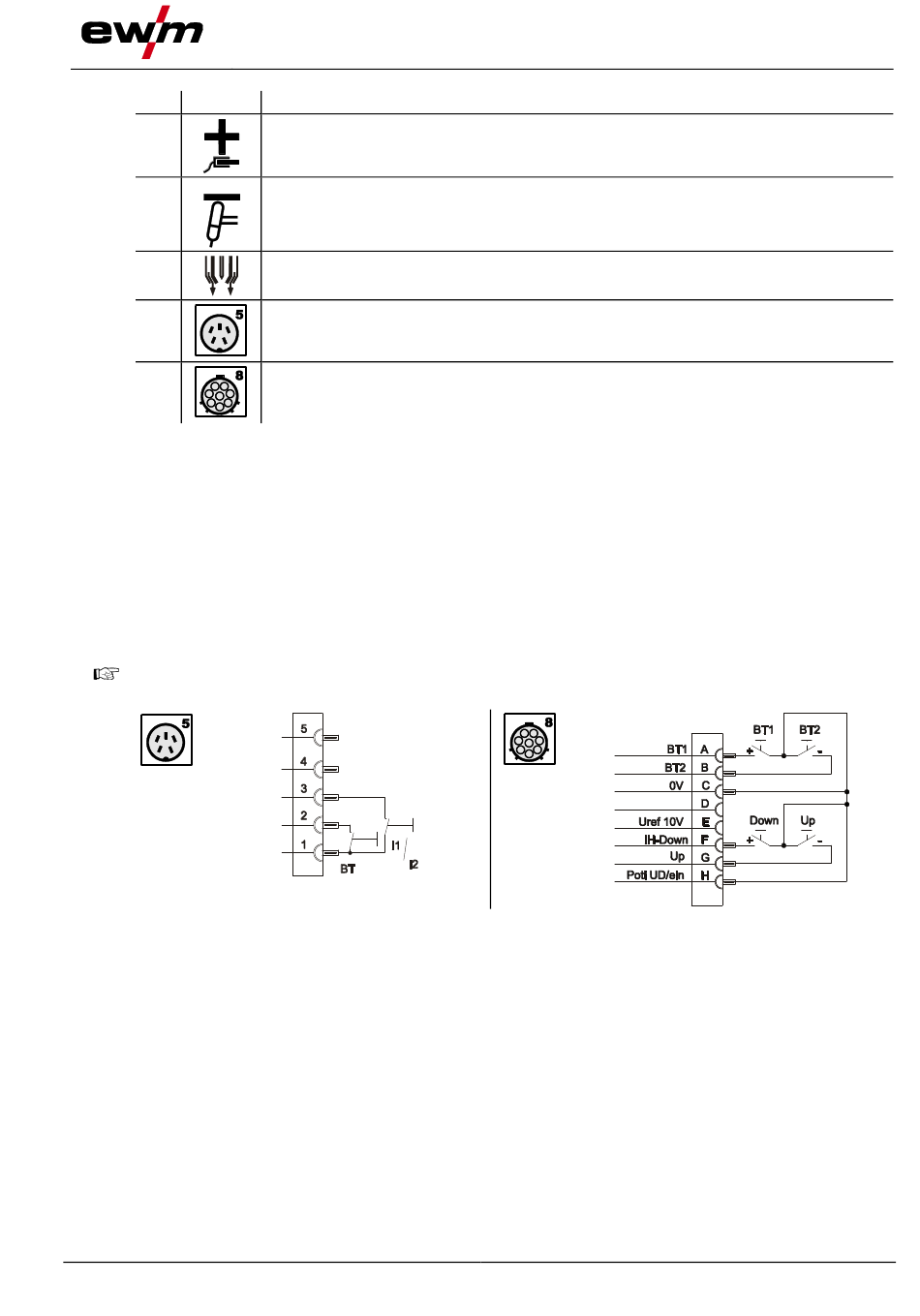

5.10.1.1 Brenneranschlussvarianten, Anschlussbelegungen
099-007021-EW500
29.07.2015
Beschreibung
0
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Anschlussbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Poti-Brenner
Aufbau und Funktion
Abbildung 5-11
WIG-Schweißen
