Aufbau und Funktion
Schweißbrennerkühlung
5.6
Schweißbrennerkühlung
5.6.1
Anschluss Kühlmodul
Entsprechende Dokumentation der Zubehörkomponenten beachten!
Pos. Symbol
1
2
3
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
•
Steuerleitungsstecker am Schweißgerät einstecken.
•
Versorgungsleitungsstecker am Schweißgerät einstecken.
Falls vorhanden:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
28
Beschreibung
0
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Kühlmodul

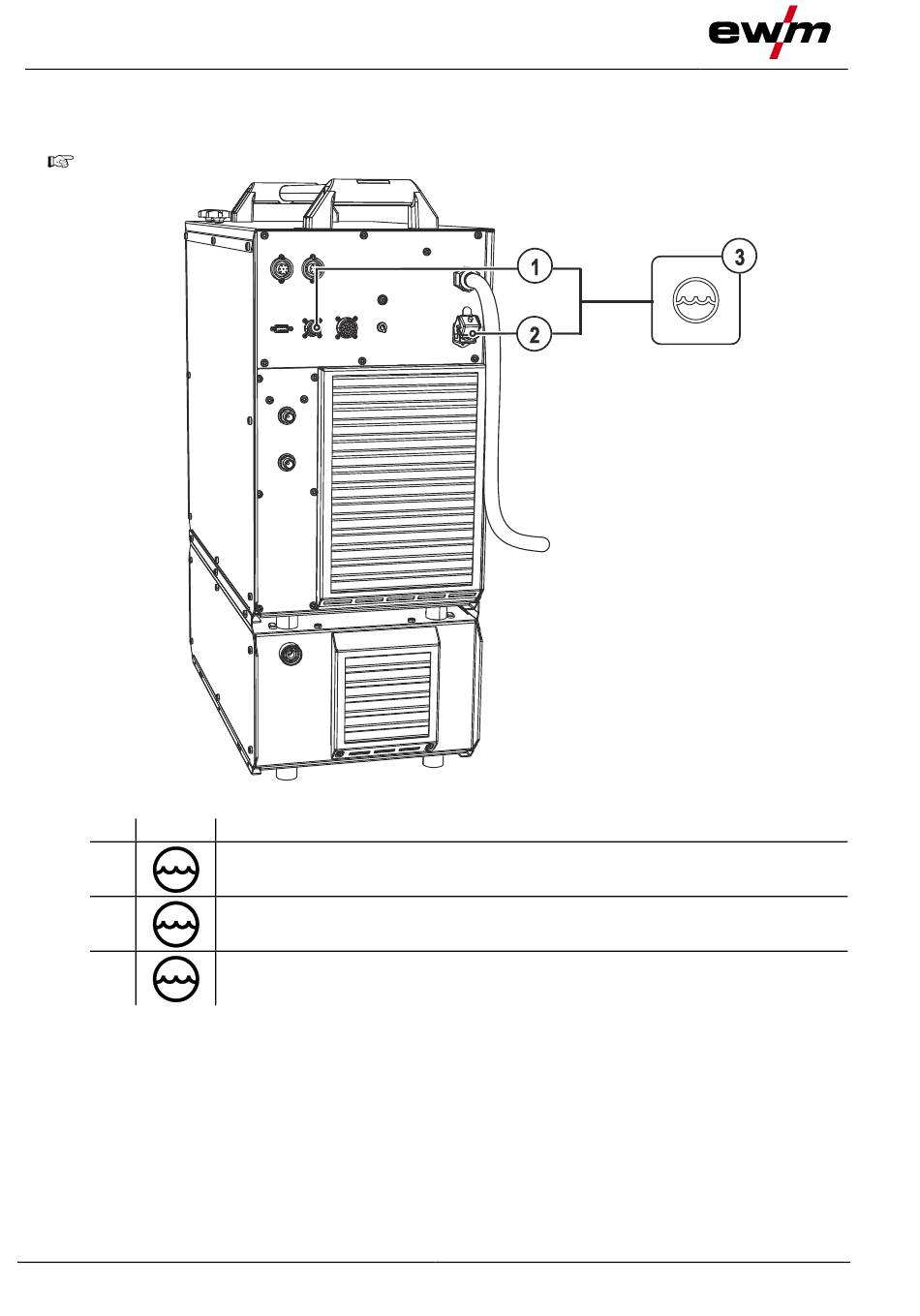

Abbildung 5-4
