Aufbau und Funktion
WIG-Schweißen
5.10
WIG-Schweißen
5.10.1 Anschluss Schweißbrenner und Werkstückleitung
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es
können Geräteschäden auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten - siehe Kapitel 5.6, Schweißbrennerkühlung.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen - siehe Kapitel 9, Zubehör.
Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten!
•
passende Wolframelektrode und
•
entsprechende Schutzgasdüse montieren.
•
Betriebsanleitung zum WIG-Schweißbrenner beachten!
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung). Evtl. vorhandenen Adapter von Schutzgasanschluss
abschrauben (wird beim Plasmaschweißen verwendet).
Bei Verwendung der Gasdosiereinheit (GDE) erfolgt der Schutzgasanschluss am Anschluss
Ausgang 1 (G ¼", rechts) der GDE.
Die Gasventile der Plasma- und Schutzgasversorgung werden immer zeitgleich geöffnet.
Druckminderer der Plasmagasversorgung schließen, damit beim WIG-Schweißen nicht unnötig
Plasmagas austritt.
38
VORSICHT

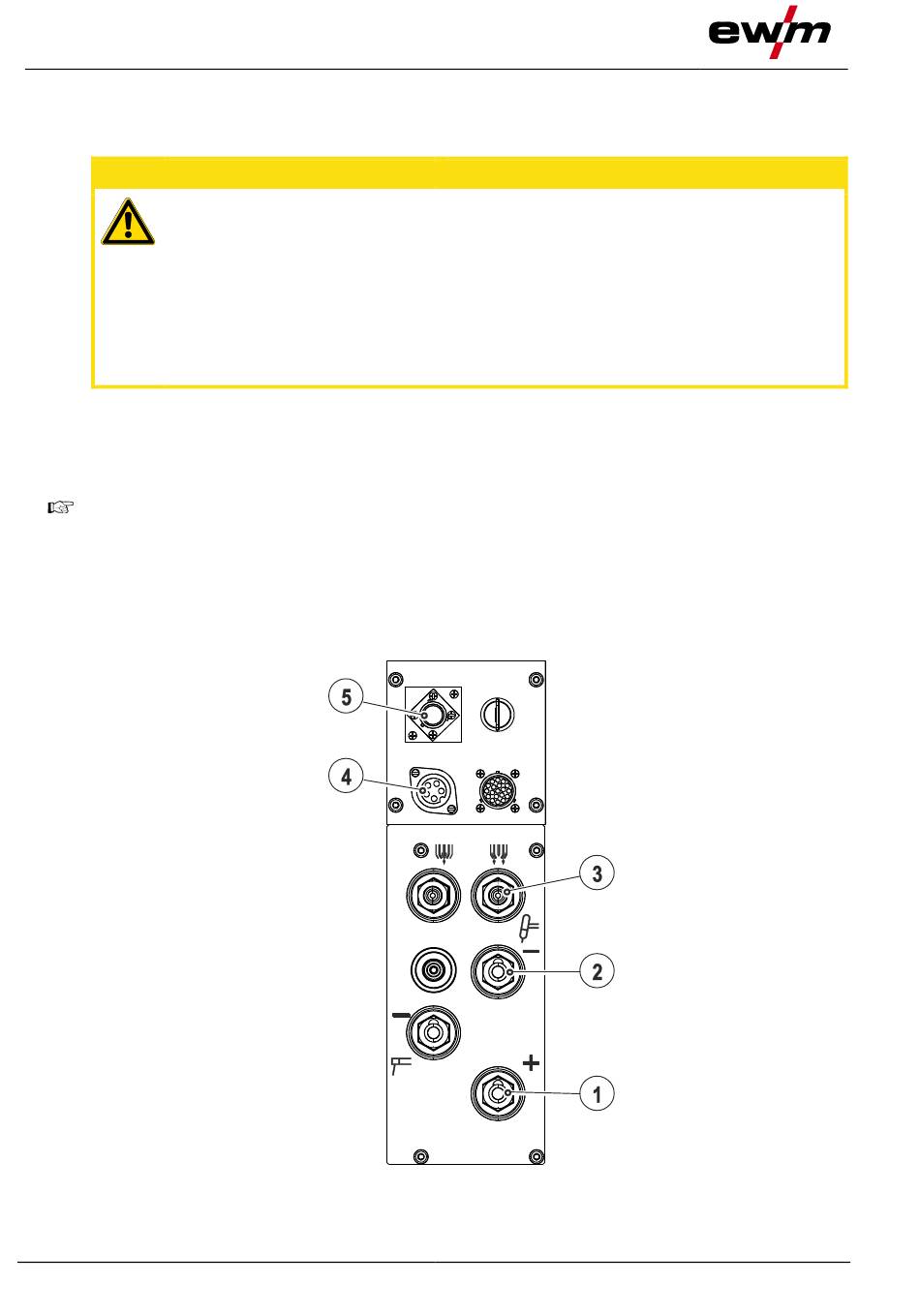

Abbildung 5-10
099-007021-EW500
29.07.2015
