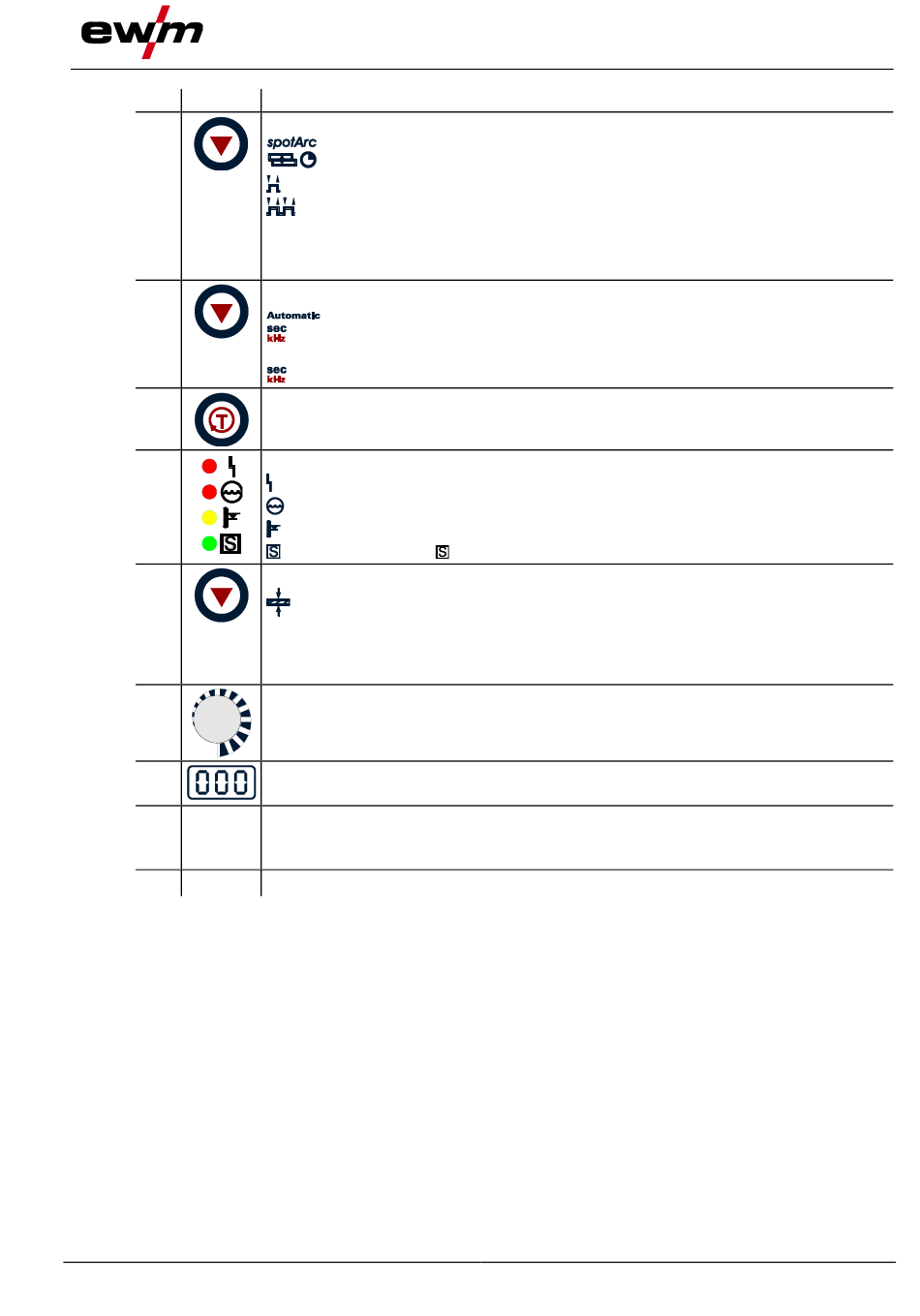

Pos. Symbol
5
6
7
8
9
10
11
12
HOLD
13
099-007021-EW500
29.07.2015
Beschreibung
0
Drucktaste Betriebsart / Energiesparmodus
spotArc / Spotmatic (Einstellbereich Punktzeit)
2-Takt
4-Takt
Nach 3 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes - siehe Kapitel 5.19.2,
Energiesparmodus (Standby).
Drucktaste Pulsschweißen
WIG-Pulsautomatik (Frequenz und Balance)
Signalleuchte leuchtet grün: Pulsen (thermisches Pulsen) / E-Hand-
Impulsschweißen
Signalleuchte leuchtet rot: kHz-Pulsen (metallurgisches Pulsen)
Drucktaste Gastest / Schlauchpaket spülen
- siehe Kapitel 5.10.2.2, Einstellung Schutzgasmenge
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Signalleuchte
Drucktaste Umschaltung Anzeige
Anzeige Materialdicke
VOLT
Anzeige Schweißspannung
JOB
Anzeige JOB-Nummer
PROG
Anzeige Programm-Nummer
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte - siehe Kapitel 5.8, Schweißdatenanzeige
Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet
Funktionsablauf (siehe folgendes Kapitel)
-Zeichen
Gerätebeschreibung
Gerätesteuerung - Bedienelemente
21
