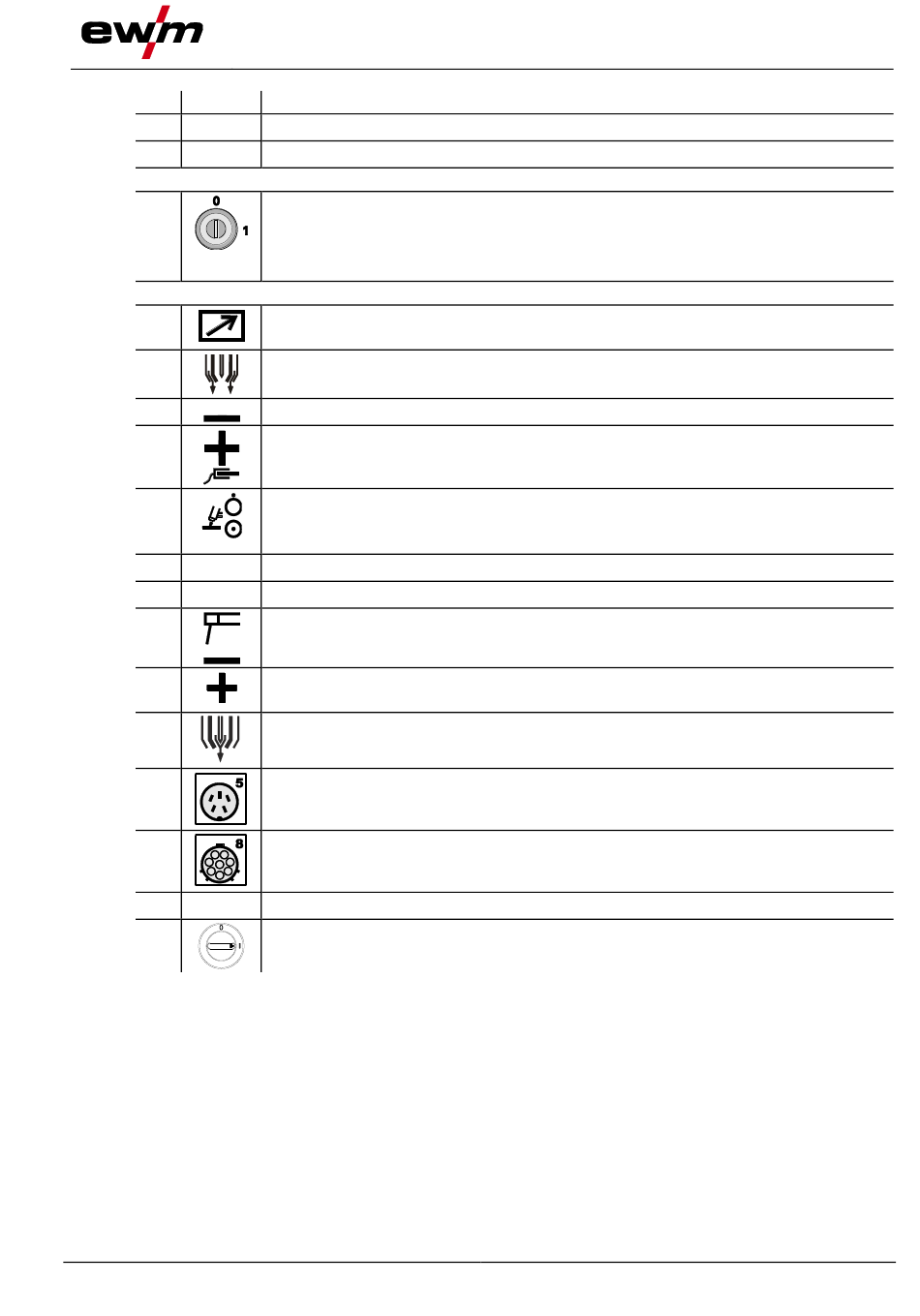

Pos. Symbol
1
2
▼ Option zur Nachrüstung ▼
3
▲ Option zur Nachrüstung ▲
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-007021-EW500
29.07.2015
Beschreibung
0
Transportgriff
Befestigungsschrauben Gasdosiereinheit
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
- siehe Kapitel 5.17, Schweißparameter gegen unbefugten Zugriff sperren
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse Schweißstrom, Schweißbrenner
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Drucktaste Hilfslichtbogen mit Signalleuchte
Signalleuchte leuchtet nicht: Hilfslichtbogen ausgeschaltet
Signalleuchte leuchtet: Hilfslichtbogen brennt
Gerätefüße
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss Elektrodenhalter
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Anschlussbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Poti-Brenner
Gerätesteuerung - siehe Kapitel 4.3, Gerätesteuerung - Bedienelemente
Hauptschalter, Gerät Ein/Aus
Gerätebeschreibung
Frontansicht
17
