maco MULTI Einstellungsanleitung Seite 6

MACO
MULTI

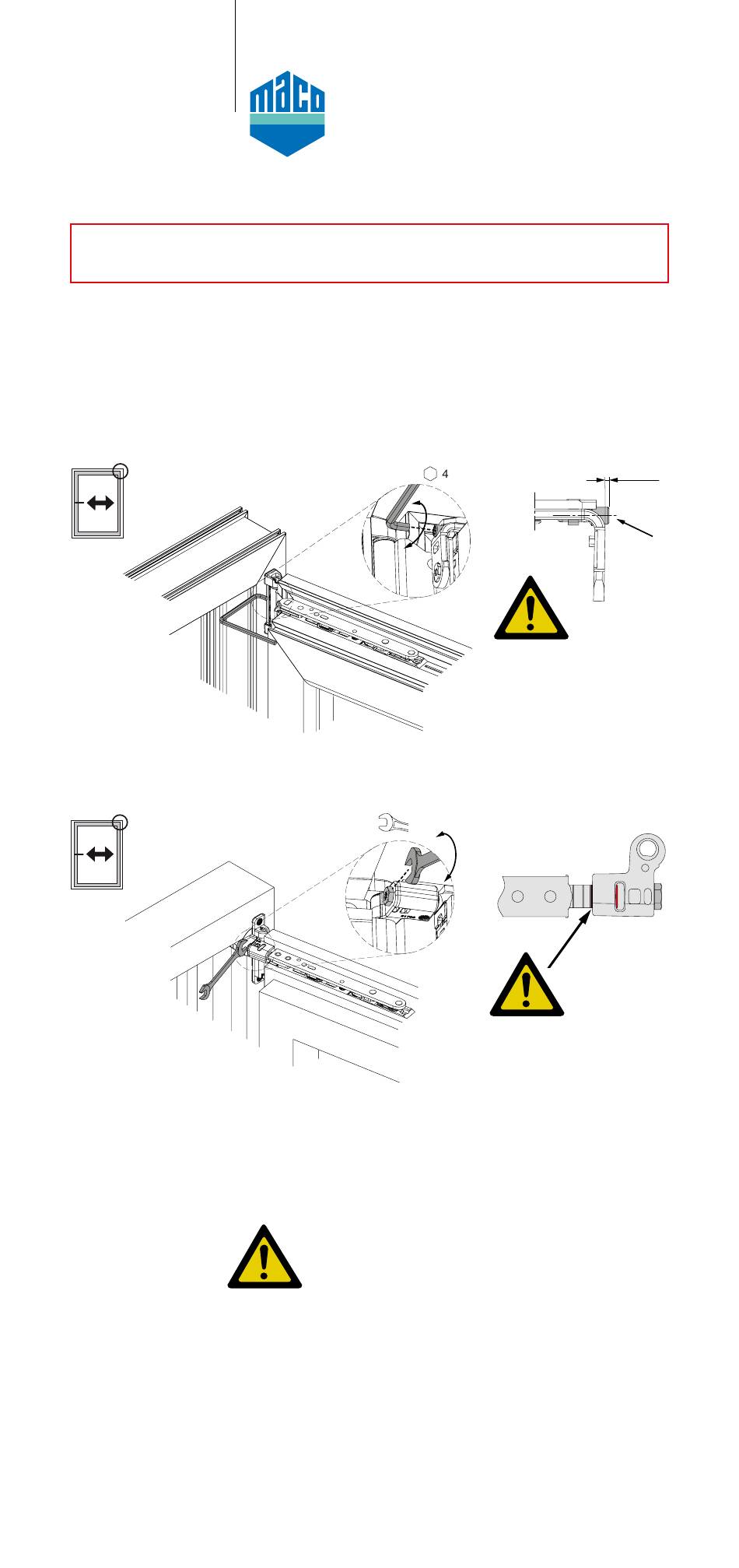

Einstellwerte sind immer in Bezug auf bandseitige Falzluft bzw. Falz-
luft unten waagrecht angegeben.
Einstellung Schere bzw. Drehband
1. Heben bzw. Senken
■ MULTI-MATIC / MULTI-TREND Winkelbandausführung
+2,85 / -1,8
■ MULTI-MATIC / MULTI-TREND Topfausführung
-3 / +5
■ MULTI MAMMUT
9
Der Flügel darf nur bis zur
dritten Kerbe bzw. zur roten
Markierung abgesenkt
werden, ansonsten kann der
Flügel herausfallen!
Warnhinweis bei Detaildarstellung:
Bei der Seiteneinstellung der Scheren bis
Version 2 ist die Verwendung der Fühler-
lehre Art.-Nr. 468684 zwingend vorge-
schrieben, um das minimale Einstellmaß
nicht zu unterschreiten!
- 6 -
max. 1
Die Einstellschraube
darf maximal 1 mm
vorstehen!
1.
