maco MULTI Einstellungsanleitung Seite 14

MACO
MULTI

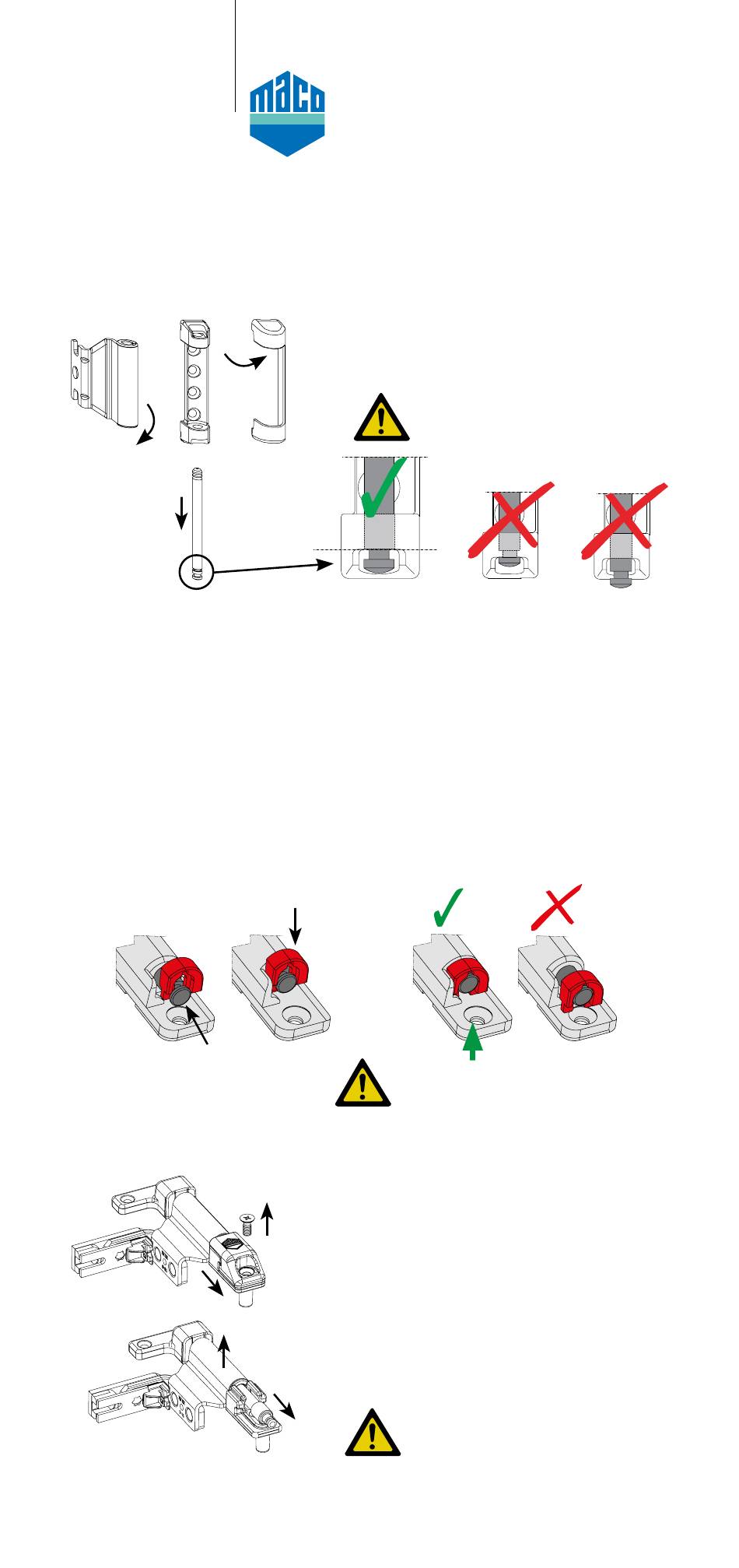

Ein- bzw. Aushängen des Flügels
■ MULTI-MATIC / MULTI-TREND Scherenlager – PVC / DT / AS
3.
2.
1. Abdeckung entfernen, falls vorhanden.
2. Scherenlagerstift mit geeignetem Werkzeug nach unten ziehen. Der
Scherenlagerstift kann nur im geschlossenen Zustand des Fenster-
flügels herausgezogen werden.
3. F lügel 90° öffnen (getriebeseitig gegen Kippen sicheren!), Bandwin-
kel aus Scherenlager schwenken und Flügel aus Ecklager heraushe-
ben. Das Einhängen erfolgt in umgekehrter Reihenfolge.
■ MULTI-MATIC / MULTI-TREND Scherenlager – Topfausführung
Wie oben, nur dass zusätzlich eine Sicherung in den Scherenlager-
stift eingeklipst werden muss.
■ MULTI MAMMUT Scherenlager
2.
1.
2.
1.
1. Sicherungsschraube entfernen.
2. Scherenlagerstiftsicherung abziehen.
1.
3. Scherenlagerstift nach unten ziehen
und Fensterflügel 90° öffnen.
4. Bandwinkel aus Scherenlager
schwenken und Flügel aus Ecklager
herausheben.
4.
Das Einhängen erfolgt in umgekehrter
3.
Reihenfolge.
- 14 -
Korrekte Lage des Stiftes
nach dem Einhängen
Korrekte Lage des Stiftes
nach dem Einhängen
Scherenlagerstiftsicherung
unbedingt montieren!
