- Seite 1 Pixel Art-Net Node IV No. 70064886 Bedienungsanleitung User Manual ART-NET...
- Seite 2 Inhalt Einführung ..............3 Produktmerkmale ............3 Lieferumfang ..............3 Zubehör................3 Geräteübersicht ............4 Erste Schritte ..............5 Installation ............... 5 Stromversorgung herstellen ..........5 LEDs anschließen ............5 Netzwerkverbindung herstellen........5 PC-Einstellungen ............5 Konfigurationsseite aufrufen..........5 Anwendungsbeispiel ............6 K onfiguration..............
- Seite 3 DXT Pixel Art-Net Node IV Willkommen bei Eurolite! Ihr neuer DXT Pixel Art-Net Node IV ist Teil der DXT-Serie von Eurolite, die zuverlässige und leistungsstarke DMX-Tools made in Germany umfasst. Der Pixel Art-Net Node IV ermöglicht die Ausgabe von bis zu 50.000 LED-Kanälen.

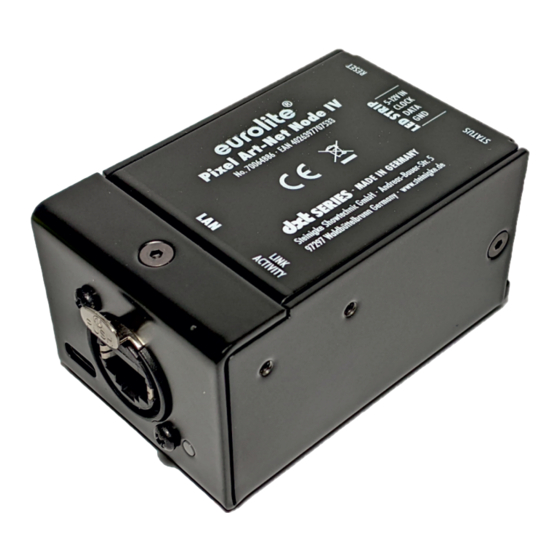

- Seite 4 Geräteübersicht 1 Ethernet-Anschluss 10Base-T Ethercon-Anschluss (RJ45) 2 Ethernet-Anzeige - Aus: keine Verbindung - Leuchtet Grün: Ethernetverbindung hergestellt - Blinkt Orange: Übertragungsaktivität 3 Statusanzeige - Leuchtet Grün: Gerät ist betriebsbereit - Blinkt Grün: Daten werden ausgegeben - Leuchtet Rot: Fehler 4 Anschlussklemmen für die LEDs Anschluss für die digitalen LEDs und die Stromversorgung Die Belegung von links nach rechts: - GND: Minus oder GND Verbindung...
- Seite 5 Erste Schritte Installation PC-Einstellungen Stellen Sie das Gerät auf eine ebene Fläche oder befestigen Konfigurieren Sie das Netwerkinterface Ihres Computers auf Sie es mit den optional erhältlichen Montagebügeln. d i e s t a t i s c h e I P 1 9 2 . 1 6 8 . 1 . 3 0 , S u b n e t z m a s k e 255.255.255.0 und Gateway 192.168.1.1 Stromversorgung herstellen Das Gerät wird über LEDs mit Strom versorgt.
- Seite 6 Erste Schritte Anwendungsbeispiel PC oder Node IV 5-12V Art-Net-Steuerpult LED-Streifen Ethernet CLOCK DATA CLOCK DATA Deutsch...
- Seite 7 Konfiguration Website Pixel output Colors per pixel: Wie viele Farben hat jeder LED-Pixel § Die Konfigurationsseite ist über die Geräte-IP erreichbar. Die (1-6)? Standard-IP ist 192.168.1.20. Sollen mehrere Geräte Pixelgroup: Wie viele Pixel sollen identisch angesteuert § gleichzeitig verwendet werden, so müssen die IP-Adressen werden? zwingend geändert werden.
- Seite 8 Sicherheitshinweise Konfiguration System Device Load: zeigt die aktuelle Geräteauslastung. Bei § einem Wert über 90% kann unter Umständen die angegebene Wiederholrate der LEDs nicht mehr aufrechterhalten werden! Firmware: zeigt die Firmware Version des Geräts an. § Shop Link zur Internetseite des Pixel Node IV. Hier finden Sie die aktuellsten Informationen zum Artikel.
- Seite 9 Konfiguration Beispiel Patch 1: Für einen RGB-LED-Streifen (3 Kanäle) mit 600 Pixeln und einer Pixelgroup von 1: - 512 Kanäle pro Universum / 3 Kanäle pro Pixel 170 Pixel pro Universum - Bei 600 Pixeln/170 Pixeln pro Universum werden 4 Universen benötigt - Universe 1: CH 1 - CH 510 belegt - Universe 2: CH 1 - CH 510 belegt - Universe 3: CH 1 - CH 510 belegt...
- Seite 10 Sicherheitshinweise Konfiguration 10 Deutsch...
- Seite 11 Konfiguration Beispiel Patch 2 Für einen CCT-LED-Streifen (2 Kanäle) mit 600 Pixeln und einer Pixelgroup von 1: - 512 Kanäle pro Universum / 2 Channels pro Pixel > 256 Pixel pro Universum - Bei 600 Pixeln / 256 Pixeln pro Universum > es werden 3 Universen benötigt - Universe 1: CH 1 - CH 512 belegt - Universe 2: CH 1 - CH 512 belegt - Universe 3: CH 1 - CH 176 belegt...
- Seite 12 Sicherheitshinweise Konfiguration 12 Deutsch...
- Seite 13 Konfiguration Beispiel Patch 3 Für einen RGB-LED-Streifen (3 Kanäle) mit 300 Pixeln und einer Pixelgroup von 2: - 512 Kanäle pro Universum / 3 Kanäle pro Pixel > 170 Pixel pro Universum - Bei 300 Pixeln / 2 Pixeln pro Gruppe / 170 Pixel pro Universum > es wird 1 Universum benötigt - Universe 1: CH 1 - CH 450 belegt - Universe 2: Not Used - Universe 3: Not Used...
- Seite 14 Spezifikationen Konfiguration Art-Net Über „DMX-Workshop“ sind einstellbar: - Art-Net Lang Name - Art-Net Kurz Name - Art-Net Net - Art-Net Subnet - Art-Net Universe - IP-Adresse 14 Deutsch...
- Seite 15 Spezifikationen Fehlersuche Deutsch...
- Seite 16 Spezifikationen Fehlersuche „ „ 16 Deutsch...
- Seite 17 Sicherheitshinweise Spezifikationen Spannungsversorgung: 5-12 V DC (Schraubklemme) Gesamtanschlusswert: 1 W Netzwerkanschluss: Ethernet TCP/IP über RJ-45 etherCON, 10/100 Mbit/s IP-Adresse: 192.168.1.20 Maße (LxBxH): 78 x 50 x 42 mm Gewicht: 220 g Belegung Schraubklemme - GND - DATA Out - CLOCK Out - VIN (5-12V DC) Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
- Seite 18 D o k u m e n t a t i o n e n u n d S u p p o r t e r h a l t e n S i e u n t e r den korrekten Betrieb. Bewahren Sie diese Anleitung für www.eurolite.de. Die neueste Version der Bedienungs- weiteren Gebrauch auf.
- Seite 19 Table of contents Introduction ..............20 Product features.............. 20 Package contents ............20 Accessory ............... 20 Device overview ............21 Getting started ............... 22 Installation ............... 22 Power supply ..............22 LED connection............... 22 Network connection ............22 Computer settings ............22 Configuration website............
- Seite 20 Introduction Art-Net Interface Welcome to Eurolite! Your new DXT Pixel Art-Net Node IV is part of Eurolite’s DXT series, which consists of high- performance and reliable DMX tools made in Germany. The DXT Pixel Art-Net Node IV can output up to 50,000 LED channels.
- Seite 21 Device overview 1 Ethernet connection 10Base-T Ethercon connection (RJ45) 2 Ethernet indicator - Off: no connection - Lights up green: Ethernet connection established - Flashing orange: Transmission activity 3 Status indicator - Lights up green: device ready for use - Flashing green: data output - Lights up red: error 4 Connection terminals for the LEDs Terminals for the digital LEDs and power supply.
- Seite 22 Getting started Installation Computer settings Setup the device on a plane surface or fasten it with the Configure the network interface of your computer to the static optional mounting brackets. IP 192.168.1.30, subnet mask 255.255.255.0 and gateway 192.168.1.1 Power supply The device is supplied with power via the LEDs.
- Seite 23 Getting started Applications PC or Node IV 5-12V Art-Net console LED strip Ethernet CLOCK DATA CLOCK DATA English...
- Seite 24 Configuration Website Pixel output Colors per pixel: How many colors does each LED pixel § The configuration website can be accessed with the device have (1-6)? IP. The standard IP is 192.168.1.20. If several devices are to Pixelgroup: How many pixels should be controlled §...
- Seite 25 Sicherheitshinweise Configuration System Device Load: shows the current device utilization. At a § value above 90%, the specified refresh rate of the LEDs may no longer be maintained! Firmware: shows the firmware version of the device. § Shop Link to the Pixel Node IV website. Here you can find the latest information about the product.
- Seite 26 Configuration Example patch 1: For a 3-channel RGB LED strip with 600 pixels and a pixel group of 1: - 512 channels per universe / 3 channels per pixel > 170 pixels per universe. - For 600 pixels/170 pixels per universe > 4 universes are needed - Universe 1: CH 1 - CH 510 assigned - Universe 2: CH 1 - CH 510 assigned - Universe 3: CH 1 - CH 510 assigned...
- Seite 27 Sicherheitshinweise Configuration English...
- Seite 28 Configuration Example patch 2: For a CCT LED strip (2 channels) with 600 pixels and a pixel group of 1: - 512 channels per universe / 2 channels per pixel > 256 pixels per universe. - For 600 pixels/256 pixels per universe > 3 universes are needed - Universe 1: CH 1 - CH 512 assigned - Universe 2: CH 1 - CH 512 assigned - Universe 3: CH 1 - CH 176 assigned...
- Seite 29 Sicherheitshinweise Configuration (check mark removed) English...
- Seite 30 Configuration Example patch 3: For a 3-channel RGB LED strip with 300 pixels and a pixel group of 2: - 512 channels per universe / 3 channels per pixel > 170 pixels per universe. - For 300 pixels/2 pixels per group > 1 universe is needed - Universe 1: CH 1 - CH 450 assigned - Universe 2: Not used - Universe 3: Not used...
- Seite 31 Sicherheitshinweise Sicherheitshinweise Configuration Configuration Art-Net With “DMX Workshop“ you can configure: - Art-Net longe name - Art-Net short name - Art-Net Net - Art-Net Subnet - Art-Net Universe - IP Address English...
- Seite 32 Spezifikationen Troubleshooting 32 English...
- Seite 33 Spezifikationen Troubleshooting English...
- Seite 34 Specifications Power supply: 5-12 V DC (screw terminal) Power consumption: Network connection: Ethernet TCP/IP via RJ-45 etherCON, 10/100 Mbit/s IP address: 192.168.1.20 Weight: 220 g Screw terminal pinout - GND - DATA Out - CLOCK Out - VIN (5-12V DC) Specifications are subject to change without notice due to product improvements.
- Seite 35 They contain important For product updates, documentation, and support please visit www.eurolite.de. You can find the latest version of this user information for the correct use of your product. Please guide in the product's download section.
- Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D136216 Version 1.0 Publ. 2023...
