WLF-2500
Water Low Fog PRO
Bedienungsanleitung
User Manual
WLF-2500 Water Low Fog PRO

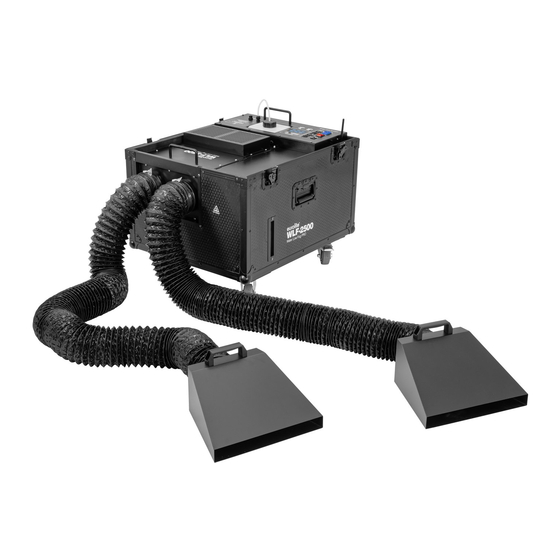

Extrem leistungsstarker Bodennebler im Case mit Ultraschalltechnik
High-output floor fogger in a case with ultrasonic technology
No. 51702062
www.eurolite.de
REMOTE
DMX
CONTROL

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite WLF-2500 Water Low Fog PRO

Inhaltszusammenfassung für EuroLite WLF-2500 Water Low Fog PRO

  • Seite 1 WLF-2500 Water Low Fog PRO Bedienungsanleitung User Manual WLF-2500 Water Low Fog PRO REMOTE CONTROL Extrem leistungsstarker Bodennebler im Case mit Ultraschalltechnik High-output floor fogger in a case with ultrasonic technology No. 51702062 www.eurolite.de...

  • Seite 2: Inhaltsverzeichnis

    TECHNISCHE DATEN ......... 13 Zubehör ..............13 D00131353, Version 1.0, Stand 25/09/2020 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2020 Eurolite. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden.

  • Seite 3: Einleitung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte Website.

  • Seite 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Dieses Gerät dient zur Erzeugung von Nebel durch die Mischung von verdampfter Nebelflüssigkeit mit destilliertem Wasser, das per Ultraschall zerstäubt wird.
  • Seite 5 Warnung vor Verletzungen • Flüssigkeit niemals trinken, einnehmen oder äußerlich anwenden! Von Kindern fernhalten und unzugänglich aufbewahren. Bei Haut-/Augenkontakt mit viel Wasser ab- bzw. ausspülen (ggf. einen Arzt aufsuchen). • Explosionsgefahr! Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art unter das Nebelfluid. •...

  • Seite 6: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Auslassöffnungen Netzanschluss Abdeckung Wassertank 1 3- und 5-polige DMX-Anschlüsse Abdeckung Wassertank 2 / Zerstäuber Display und Bedientasten Lüftungsschlitze Bodennebel an/aus Empfangsantenne für Funkfernbedienung Wasserpumpe an/aus Rückstellbare Sicherung Nebelfluidtank Netzschalter Thermoschutzschalter 6 • DE...
  • Seite 7 Abnehmbarer Deckel Füllstandanzeige Wassertank Butterfly-Schloss Lenkrollen Tragegriff Ablassventil (Unterseite) Nebelausstoß an Nebelausstoß aus Kontrollanzeige 7 • DE...

  • Seite 8: Inbetriebnahme

    Umgang mit Nebelfluid Vor Befüllen Netzstecker ziehen. Nur Nebelfluide auf Wasserbasis verwenden. Wir empfehlen hochwertige Eurolite Nebelfluide. Niemals entzündliche Flüssigkeiten beifügen. Sollte Flüssigkeit in das Geräteinnere gelangen, lassen Sie das Gerät von einem Fachmann überprüfen. Befüllen Sie Wassertank Nr. 1 mit destilliertem Wasser. Der Tank hat ein Fassungsvermögen von 18 Litern.

  • Seite 9: Betriebsart Einstellen

    BETRIEBSART EINSTELLEN Die Taste LOW FOG steuert den Ultraschallzerstäuber. Drücken Sie die Taste zum Einschalten des Zerstäubers (Taste leuchtet). Die Maschine nutzt dann Wasser als primäres Verbrauchsmaterial und mischt es mit Nebelfluid. Dadurch wird ein feiner Nebel erzeugt, der sich lange am Boden hält ohne im Raum aufzusteigen. Lösen Sie die Taste, um den Zerstäuber abzuschalten.

  • Seite 10: Dauerbetrieb

    DAUERBETRIEB Drücken Sie die Taste VOLUME, um einen dauerhaften Nebelausstoß auszulösen. Auf dem Display erscheint „Volume“ gefolgt von dem Wert, der im Menüpunkt „Volume Out“ eingestellt wurde. Um den Nebelausstoß zu stoppen, drücken Sie erneut die Taste VOLUME. MANUELLER BETRIEB Für sofortigen Nebelausstoß...

  • Seite 11: Dmx512-Betrieb

    DMX512-BETRIEB Schnellstart zur Verwendung mit einem DMX-Controller Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie es ein. Das Gerät beginnt aufzuheizen und das Display zeigt „Warming up“. Aktivieren Sie die Pumpe mit der Taste WATER PUMP. Der Pumpvorgang dauert etwa 3 Minuten, währenddessen ertönt ein Brummen.

  • Seite 12: Reinigung Und Wartung

    Nebelfluids hohen Verdampfungstemperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte eine regelmäßig gewartete Nebelmaschine Ihnen jahrelang treue Dienste leisten. Die von uns empfohlenen Eurolite Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden. Reinigung der Lüftungsgitter und Austrittsöffnungen Die Lüftungsgitter sollten regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere an den Austrittsdüsen sammeln sich häufig Nebelfluidrückstände an.

  • Seite 13: Umweltschutz

    Reichweite: ca. 20 m Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden. Zubehör EUROLITE Smoke Fluid -DSA- Effekt, 5l Nebelfluid Best.-Nr. 5170435A EUROLITE WRC-4 Funkfernbedienung Best.-Nr. 51701962 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr.
  • Seite 14 TECHNICAL SPECIFICATIONS ......25 Accessories............. 25 D00131353, version 1.0, publ. 25/09/2020 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2020 Eurolite. All rights reserved.

  • Seite 15: Introduction

    INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,...

  • Seite 16: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This fog machine uses ultrasonic technology to atomize distilled water and mix it with vaporizied fog fluid. It generates a find ground mist without the need for harmful CO2 or dry ice as a cooling component.
  • Seite 17 Warning – risk of injuries • Never drink fluid or use it on the inside or outside of a human body. If fluid gets in contact with skin or eyes, rinse thoroughly with water. If it is necessary call a doctor immediately. •...

  • Seite 18: Operating Elements And Connections

    OPERATING ELEMENTS AND CONNECTIONS Output nozzles Power input Cover water tank 1 3- and 5-pin DMX connectors Cover water tank 2/Ultrasonic atomizer Display and operating buttons Fans Low fog on/off Antenna for the wireless remote Water pump on/off Circuit breaker Fog fluid tank Power on/off Thermal safety switch...
  • Seite 19 Removable lid Water level indication Butterfly lock Castors Handle Drain valve (bottom) Fog output on Fog output off Control indicator 19 • EN...

  • Seite 20: Setup

    1 into this tank. Fill fog fluid into the fluid tank. The best effect is achieved with the Eurolite fluid listed in the accessories section. To avoid contamination of the fog liquid, you should always replace the cap on the liquid container immediately after filling.

  • Seite 21: Operating Mode Selection

    OPERATING MODE SELECTION The LOW FOG button controls the ultrasonic atomizer. Press the button to switch on the atomizer (button lights up). The machine then uses water as the primary consumable and mixes it with fog fluid. This creates a fine mist that stays on the floor for a long time without rising in the room.

  • Seite 22: Continous Operation

    CONTINOUS OPERATION Press the VOLUME button, to activate continuous fog output. The display indicates “Volume“ followed by the value that was set in menu item “Volume Out”. To stop the fog output, press the VOLUME button once again. MANUAL OPERATION For immediate fog output at the maximum volume of fog, keep the MANUAL button pressed.

  • Seite 23: Dmx512 Operation

    DMX512 OPERATION Quick start for use with a DMX controller Connect the device to the mains and switch it on. The machine starts to heat up and the display shows "Warming up". Activate the pump by briefly pressing the WATER PUMP button (button illuminates). The pumping process takes about 3 minutes, during which time a humming sound is heard.

  • Seite 24: Cleaning And Maintenance

    Notes: All fog machines are prone to clogging due to the thick consistency of fog liquid and the high temperature at which it vaporizes. However, a properly maintained fog machine should provide years of reliable use. The Eurolite fog fluids we recommend are non-hazardous to the environment and can be disposed of via the sewage system.

  • Seite 25: Protecting The Environment

    EUROLITE Smoke fluid -DSA- effect, 5l No. 5170435A EUROLITE WRC-4 Wireless Remote Control No. 51701962 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810 EUROLITE DMX cable XLR 5pin 3m bl No.
  • Seite 26 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00131353 Version 1.0 Publ. 25/09/2020...
