4 Rohranschlüsse
Allgemeines
Die Installation muss gemäß den geltenden Vorschrif-
ten vorgenommen werden. F1345 kann mit einer
Rücklauftemperatur bis ca.58 °C und einer Vorlauftem-
peratur der Einheit von ca.65 °C arbeiten.
F1345 enthält keine internen Absperrventile. Diese
sollten bauseits, außerhalb der Wärmepumpe montiert
werden, um ggf. zukünftige Wartungsarbeiten zu er-
leichtern.
HINWEIS!
Die Rohrsysteme müssen gründlich gespült
werden, bevor die Wärmepumpe angeschlos-
sen wird, damit die enthaltenen Komponenten
nicht durch Verunreinigungen beschädigt
werden.
HINWEIS!
An den Rohren der Wärmepumpe darf wegen
der internen Fühler nicht direkt gelötet wer-
den.
Es sollten Klemmringkupplungen oder Press-
kupplungen verwendet werden.
HINWEIS!
Die Rohre des Heizsystems müssen so geerdet
werden, dass keine Potentialdifferenz zwi-
schen ihnen und der Schutzerdung des Gebäu-
des entsteht.

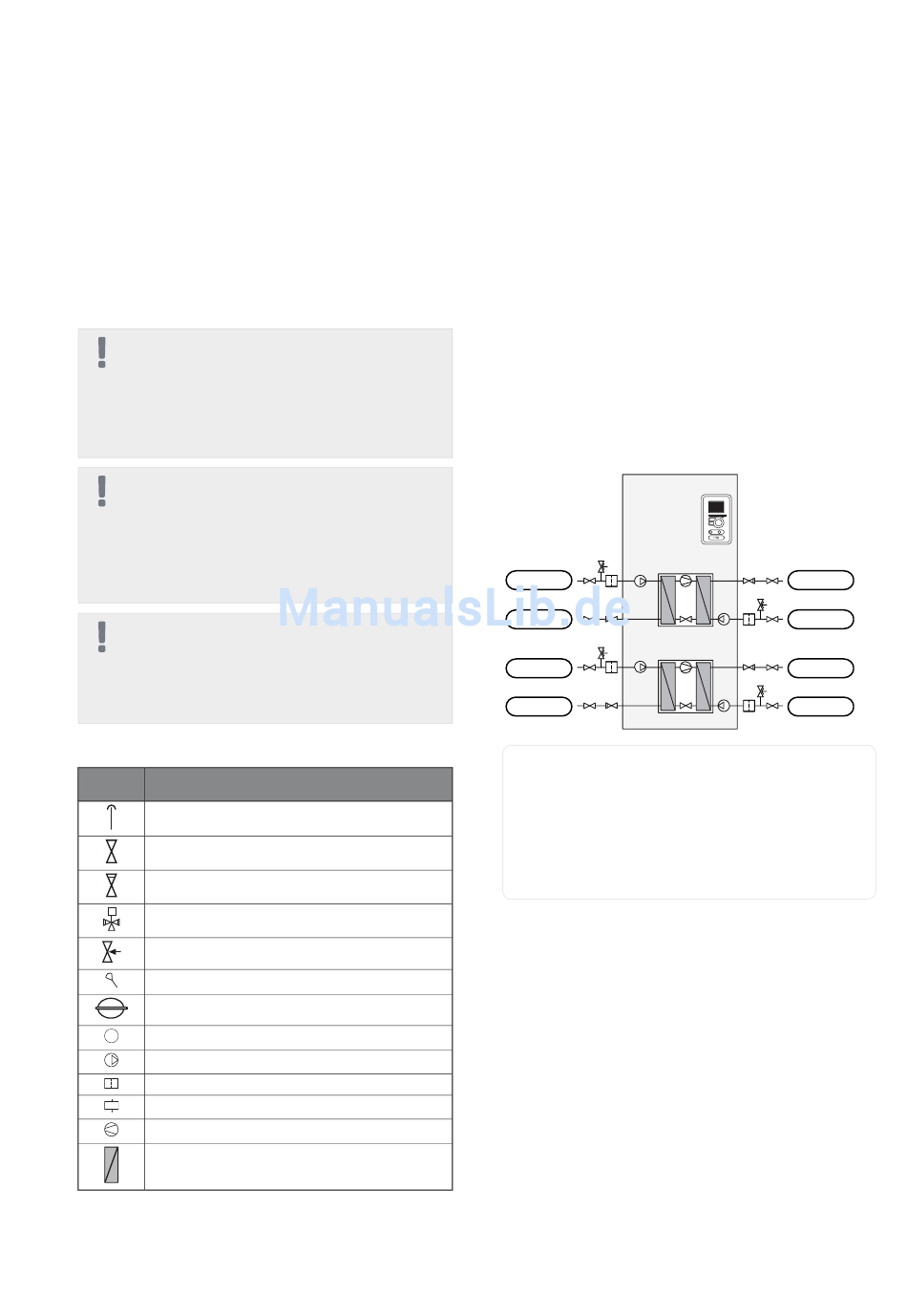

Symbolschlüssel
Symbol
Bedeutung
Entlüftungsventil
Absperrventil
Rückschlagventil
Misch-/Umschaltventil
Sicherheitsventil
Fühler
Ausdehnungsgefäß
Manometer
P
Umwälzpumpe
Schmutzfilter
Hilfsrelais
Verdichter
Wärmetauscher
14
Kapitel 4 |
Rohranschlüsse
Systemprinzip
F1345 besteht aus zwei Wärmepumpenmodulen,
Umwälzpumpen sowie der Wärmepumpenregelung
mit der Anschlussmöglichkeit für eine eventuelle Zu-
satzheizung. F1345 wird an einen Wärmequellen- bzw.
Heizkreis angeschlossen.
Im Verdampfer der Wärmepumpe gibt das Wärmequel-
lenmedium (Frostschutzflüssigkeit, z. B. Ethanol oder
Glykol gemischt mit Wasser) seine Energie an das Käl-
temittel ab. Dieses wiederum wird verdampft und im
Verdichter komprimiert. Das Kältemittel, dessen Tem-
peratur nun erhöht wurde, strömt in den Kondensator,
wo es seine Energie an den Heizkreis und bei Bedarf
an einen eventuell angeschlossenen Brauchwasserspei-
cher abgibt. Wenn ein größerer Bedarf an Wärme bzw.
Brauchwasser vorliegt, als die Verdichter allein decken
können, besteht die Möglichkeit, eine externe Zusatz-
24-30kW
heizung anzuschließen.
EP15
EP15-XL6
EP15-XL7
EP14
EP14-XL6
EP14-XL7
EP 14
Kältemodul
EP 15
Kältemodul
XL 1
Anschluss, Heizungsvorlauf
XL 2
Anschluss, Heizungsrücklauf
XL 6
Anschluss, Wärmequellenmedium ein
XL 7
Anschluss, Wärmequellenmedium aus
40kW
EP15-XL1
EP15-XL2
EP14-XL1
EP14-XL2
alterra F1345
