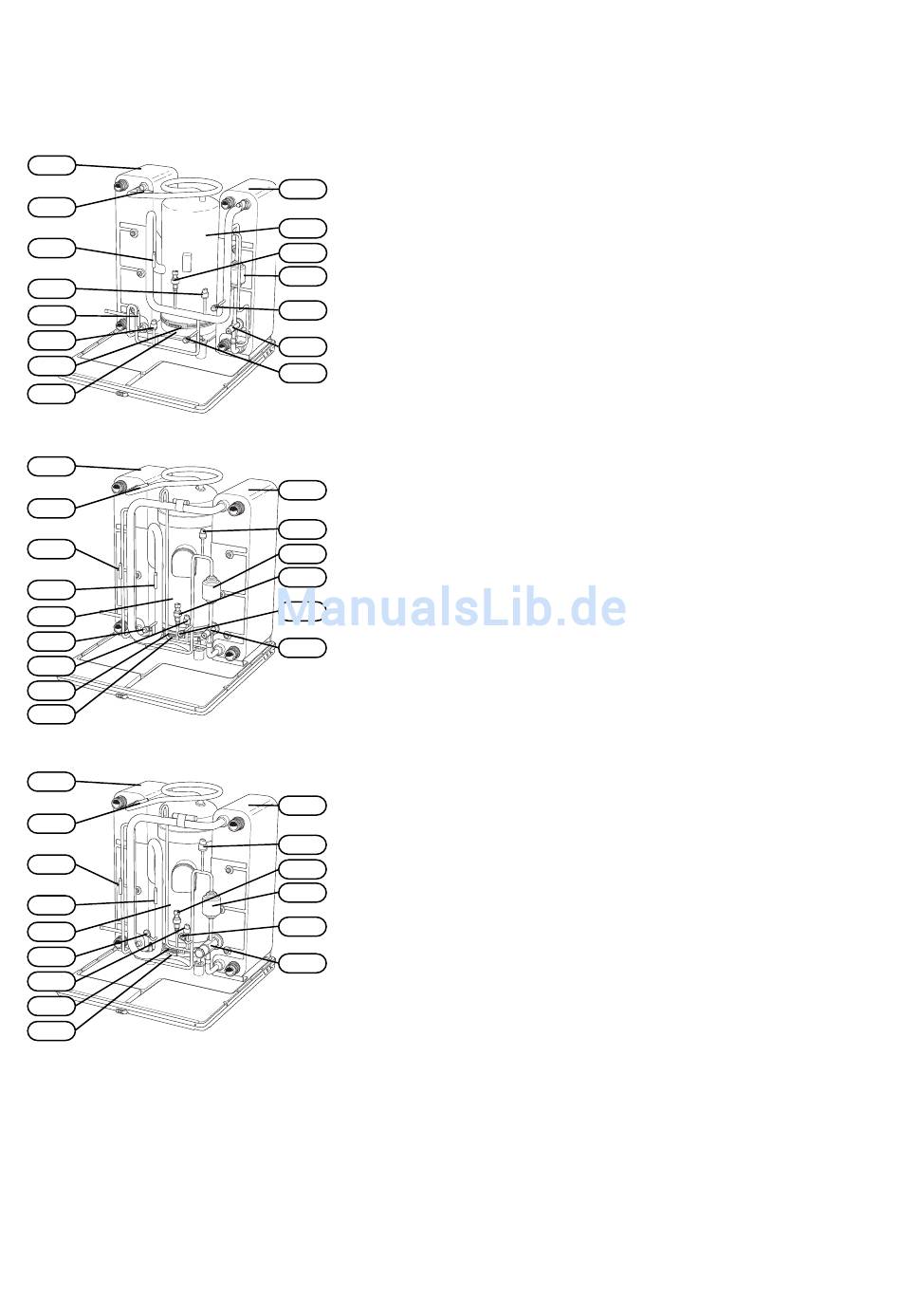

F1345 30 kW, 3 x 400 V
EP2
BT14
BT17
BP2
BT15
BP1
EB10
BT29
F1345 40 kW, 3 x 400 V
EP2
BT14
BT15
BT17
GQ10
XL21
BP2
EB10
BT29
F1345 60 kW, 3 x 400 V
EP2
BT14
BT15
BT17
GQ10
XL21
BP2
EB10
BT29
alterra F1345
Rohranschlüsse
EP1
HLS-Komponenten
GQ10
BP8
HS1
XL21
QN1
Fühler usw.
XL20
EP1
BP1
HS1
BP8
XL20
Elektrische Komponenten
QN1
Kühlkomponenten
EP1
BP1
BP8
HS1
Bezeichnungen der Komponentenpositionen gemäß
XL20
Standard IEC 81346-1 und 81346-2.
QN1
XL 20
Wartungsanschluss, Hochdruck
XL 21
Wartungsanschluss, Niederdruck
GP 1
Heizkreispumpe
GP 2
Wärmequellenpumpe
QM 1
Entleerung, Klimatisierungssystem
QM 2
Entleerung, Wärmequellensystem
BP 1
Hochdruckpressostat
BP 2
Niederdruckpressostat
BP 8
Fühler, Niederdruck
BT 3
Temperaturfühler, Heizungsrücklauf
BT 10
Temperaturfühler, Wärmequellenmedium ein
BT 11
Temperaturfühler, Wärmequellenmedium aus
BT 12
Vorlauftemperaturfühler, Kondensator
BT 14
Heißgasfühler
BT 15
Flüssigkeitsleitungsfühler
BT 17
Sauggasfühler
BT 29
Fühler, Verdichter
AA 100
Verbindungskarte
EB 10
Verdichtererwärmer
X 401
Verbindungskontakt, Verdichter und Motormo-
dul
EP 1
Verdampfer
EP 2
Kondensator
GQ 10
Verdichter
HS 1
Trockenfilter
QN 1
Expansionsventil
