Wärmequellenseite
Kollektor
Typ
Oberflächenwärme,
empfohlene Kollek-
24 kW
30 kW
40 kW
60 kW
Gilt für PEM-Schlauch 40x2,4 PN 6,3.
Diese sind grobe Beispielwerte. Bei der Installation sind
korrekte Berechnungen gemäß den lokalen Umge-
bungsbedingungen auszuführen.
ACHTUNG!
Die Länge des Kollektorschlauchs ist abhängig
von den Fels- bzw. Bodenverhältnissen, der
Klimazone und dem Klimatisierungssystem
(Heizkörper bzw. Fußbodenheizung).
Der einzelne Kreis eines Rohrkollektors sollte nicht
länger als 500 m sein.
Die einzelnen Kollektorkreise müssen hydraulisch par-
allel zueinander angeordnet sein, die Möglichkeit für
einen hydraulischen Abgleich der einzelnen Kreise muss
gegeben sein.
Die Schlauchverlegungstiefe bei Erdoberflächenwärme
richtet sich nach den lokalen Bedingungen. Der Ab-
stand zwischen den Schläuchen muss mindestens 1 m
betragen.
Werden mehrere Bohrungen verwendet, muss der
Abstand zwischen den Bohrlöchern den lokalen Bedin-
gungen entsprechen.
Sorgen Sie für eine konstante Steigung des Kollektor-
schlauchs zur Wärmepumpe, um die Bildung von Luf-
teinschlüssen zu vermeiden. Ist dies nicht möglich,
müssen an den höchstgelegenen Punkten Entlüftungs-
möglichkeiten angebracht werden.
Wenn die Temperatur im Wärmequellensystem unter
0°C fallen kann, muss es gegen Frost bis -15°C ge-
schützt werden. Als Richtwert für die Volumenberech-
nung gilt 1 l fertiggemischtes Wärmequellenmedium
pro Meter Kollektorschlauch (bei PEM-Schlauch 40x2,4
PN 6,3).
ACHTUNG!
Weil die Temperatur im Wärmequellensystem
abhängig von der Wärmequelle variiert, muss
Menü5.1.7 "KT-Alarmeinst." auf einen geeig-
neten Wert eingestellt werden.
16
Kapitel 4 |
Rohranschlüsse
Erdwärme, empfoh-
lene aktive Bohrtie-
torlänge (m)
3x350-4x400
2x180-3x180
3x450-4x450
3x150-5x150
4x500-6x500
4x170-5x200
6x450-8x450
6x150-8x180
Anschluss der Wärmequellenseite
Der Rohranschluss wird auf der Rückseite der Wärme-
■
pumpe vorgenommen.
Isolieren Sie alle Wärmequellenleitungen im Innen-
■
bereich gegen Kondensation.
fe (m)
Das verwendete Frostschutzmittel ist am Wärmequel-
■
lensystem zu vermerken.

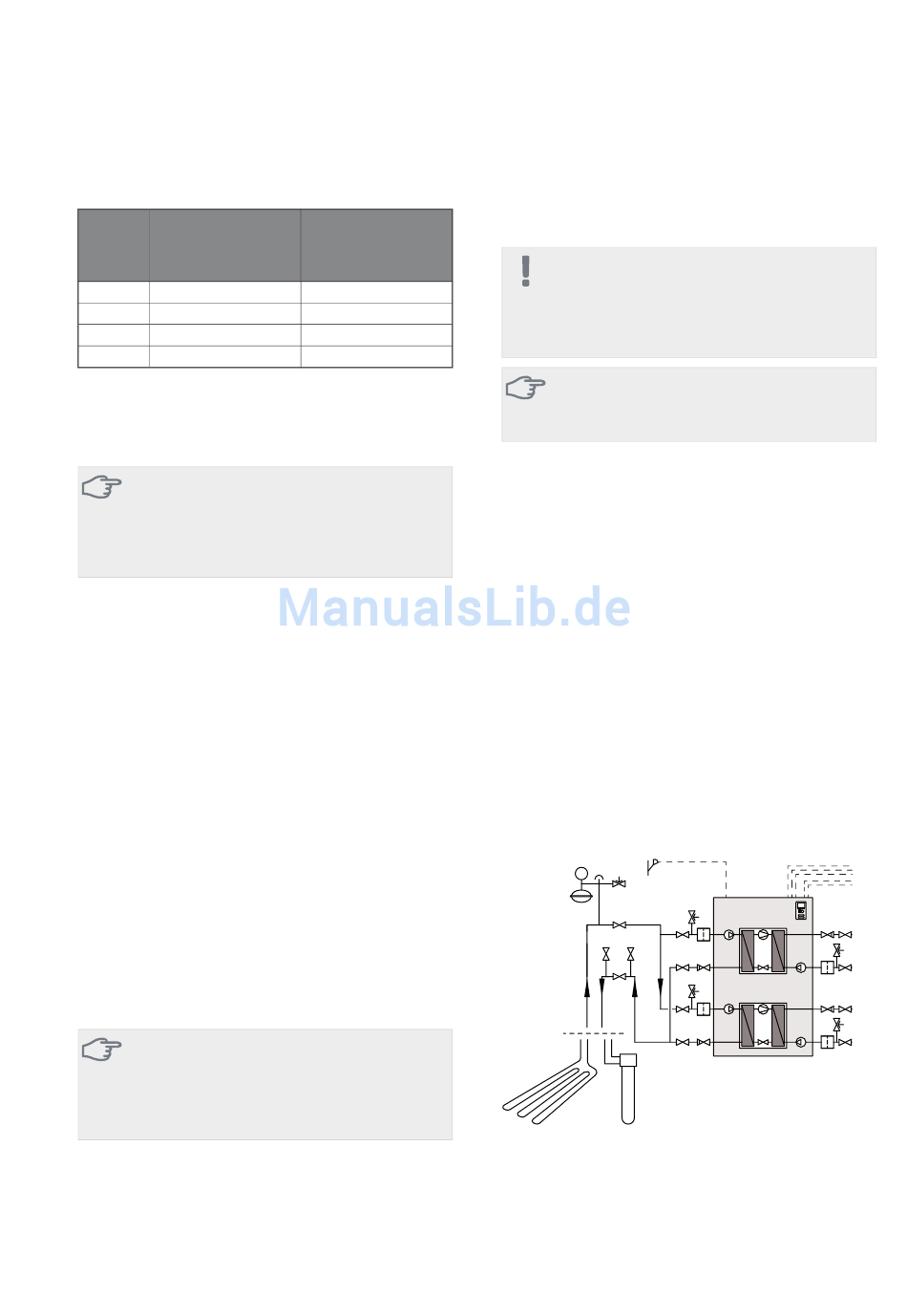

Montieren Sie das beiliegende Sicherheitsventil ge-
■
mäß Prinzipskizze beim Ausdehnungsgefäß. Das
Überlaufrohr vom Sicherheitsventil muss frostfrei
und über die gesamte Länge mit einem Gefälle ver-
legt werden, um Wassersäcke zu verhindern.
Montieren Sie die Absperrventile so dicht wie möglich
■
bei der Wärmepumpe, damit die Zuleitung zu den
einzelnen Kältemodulen abgesperrt werden kann.
Zusätzliche Sicherheitsventile zwischen Schmutzfilter
und Absperrventilen (gemäß Prinzipskizze) sind er-
forderlich.
Bringen Sie die beiliegenden Schmutzfilter am Eintritt
■
der Wärmepumpe an.
Installieren Sie die beiliegenden Rückschlagventile
■
am Austritt der Maschine.
Bei einem Anschluss an ein offenes Grundwassersystem
ist durch die Gefahr des Verschmutzens bzw. Einfrierens
des Verdampfers ein frostgeschützter Kreis zwischen-
zuschalten. Dafür wird ein zusätzlicher Wärmetauscher
benötigt.
HINWEIS!
Am Ausdehnungsgefäß können sich Kondens-
wassertropfen bilden. Bringen Sie das Gefäß
deshalb so an, dass andere Ausrüstungsbe-
standteile nicht beschädigt werden.
ACHTUNG!
Bei Bedarf sollten Sie im Wärmequellensystem
Entlüftungsventile installieren.
