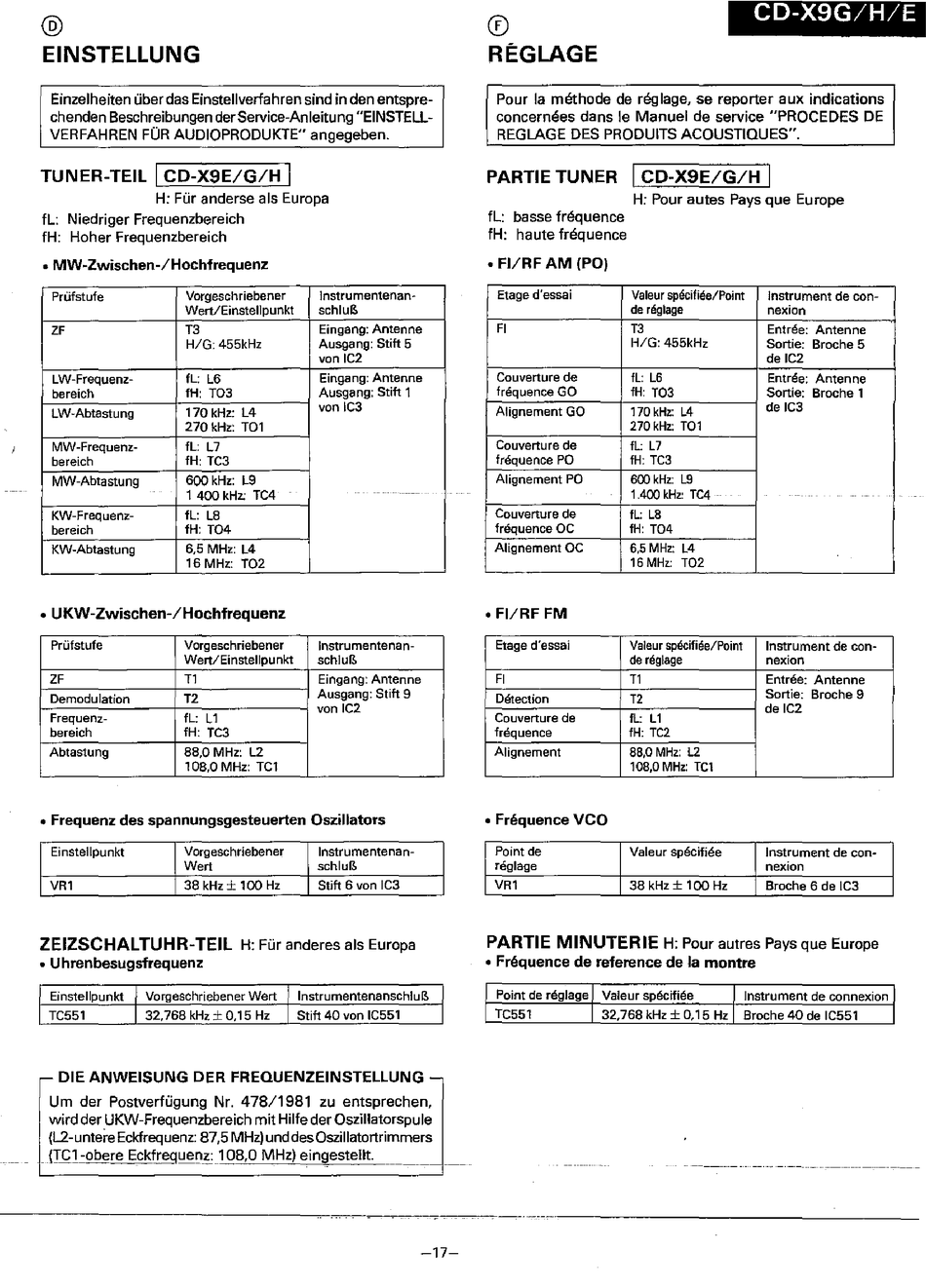

EINSTELLUNG
®
REGLAGE
CD-X9G/H/E
Einzelheiten uber das Einstellverfahren sind in den entspre-
ehenden BesehreibungenderServiee-Anleitung "EINSTELL-
VERFAHREN FOR AUDIOPRODUKTE" angegeben.
TUNER-TElL
I
CD-X9E/G/H
I
H: Fur anderse als Europa
fL: Niedriger Frequenzbereieh
fH: Hoher Frequenzbereieh
• MW-Zwischen-/Hoehfrequenz
Prufatufe
Vorgeschriebener
lnstrumentenan-
Wert/Einstel1punkt
schluB
ZF
T3
Eingang: Antenne
H/G:
455kHz
Ausgang: Stitt 5
von IC2
LW-Frequenz-
fL: L6
Eingang: Antenna
bereich
fH: T03
Ausgang: Stitt 1
LW~Abtastung
170 kHz: L4
von
le3
270 kHz: TOI
MW-Frequenz-
fL: L7
bereich
fH: TC3
MW-Abtastung
600 kHz: L9
1 400 kHz: TC4
KW-Frequenz-
fL: L8
bereich
fH: T04
KW-Abtastung
6,5 MHz: L4
16 MHz: TQ2
• UKW-Zwischen-/Hochfrequenz
Prufstute
Vorgeschriebener
Instrumentenan-
Wert/Einstellpunkt
schlufs
ZF
Tl
Eingang: Antenna
Demodulation
T2
Ausgang: Stitt 9
von IC2
Frequenz-
fL: L1
bereich
fH: TC3
Abtastung
88,0 MHz: L2
108,0 MHz: TCI
• Frequenz des 5pannungsgesteuerten Oszillators
Einstellpunkt
Vorgeschrlebener
Instrumentenan-
Wert
schlufs
VRI
38 kHz± 100 Hz
Stitt 6 von le3
ZEIZSCHALTUHR-TEIL
H: Fur anderes als Europa
• Uhrenbesugsfrequenz
Pour la methode de ",glage, se reporter aux indications
concemees
dans Ie Manuel de service "PROCEDES DE
REGLAGE DES PRODUITS ACOUSTIQUES".
PARTIE TUNER
I
CD-X9E/G/H
I
H: Pour autes Pays que Europe
fL: basse frequencs
fH: haute frequencs
• FI/RF AM (PO)
Etage d'essai
Valeur specitiee/Point
Instrument de con-
de re91age
nexian
FI
T3
Entree: Antenna
H/G:
455kHz
Sortie: Broche 5
de IC2
Couverture de
fL: L6
Entree: Antenna
frequence
GO
fH: T03
Sortie: Broche 1
Alignement GO
170 kHz: L4
de IC3
270 kHz: TOI
Couverture de
fL: L7
treouence
PO
fH: TC3
Alignement PO
600 kHz: L9
1.400 kHz: TC4
Couverture de
fL: LB
trequence
DC
fH: T04
Alignement
DC
6,5 MHz: L4
16 MHz: T02
• FI/RF FM
Etage d'essai
Valeur specifiee/Point
Instrument de con-
de re91age
nexian
FI
Tl
Entree: Antenna
Detection
T2
Sortie: Broche 9
de IC2
Couverture de
fL: Ll
frequence
fH: TC2
Alignement
8B,0 MHz: L2
10B,0 MHz: TCI
• Frequence VCO
Point de
Valeur specifiee
Instrument de con-
re91age
nexion
VRI
38 kHz ± 100 Hz
Broche 6 de IC3
PARTIE MINUTERIE
H: Pour autres Pays que Europe
• Frequence de reference de la montre
Einstellpunkt
TC551
Vorgeschriebener Wert
InstrumentenanschluB
32,768 kHz ± 0,15 Hz
Stilt 40 von IC551
Point de (8918ge
Valeur specifiee
Instrument de connexion
TC551
32,768kHz±0,15 Hz
8roche 40 de IC551
DIE ANWEISUNG DER FREQUENZEINSTELLUNG
Urn der Postverfuqunq Nr. 478/19B1 zu entspreehen,
wird der UKW-Frequenzbereieh mit Hilfe der Oszillatorspule
(l2-untere Eekfrequenz: 87,5 MHz)unddesOsziliatortrimmers
~
(TC1-obere Eektreguenz:1 08,0 MHz) eingestellt.
-17-
