Ersatzteile
132
Pos. Best.-Nr.
130 1160-0-3103
131 1160-0-3106
132 2011-0-0137
- 2011-0-0139
133 0160-9-1200
Tips und Tricks

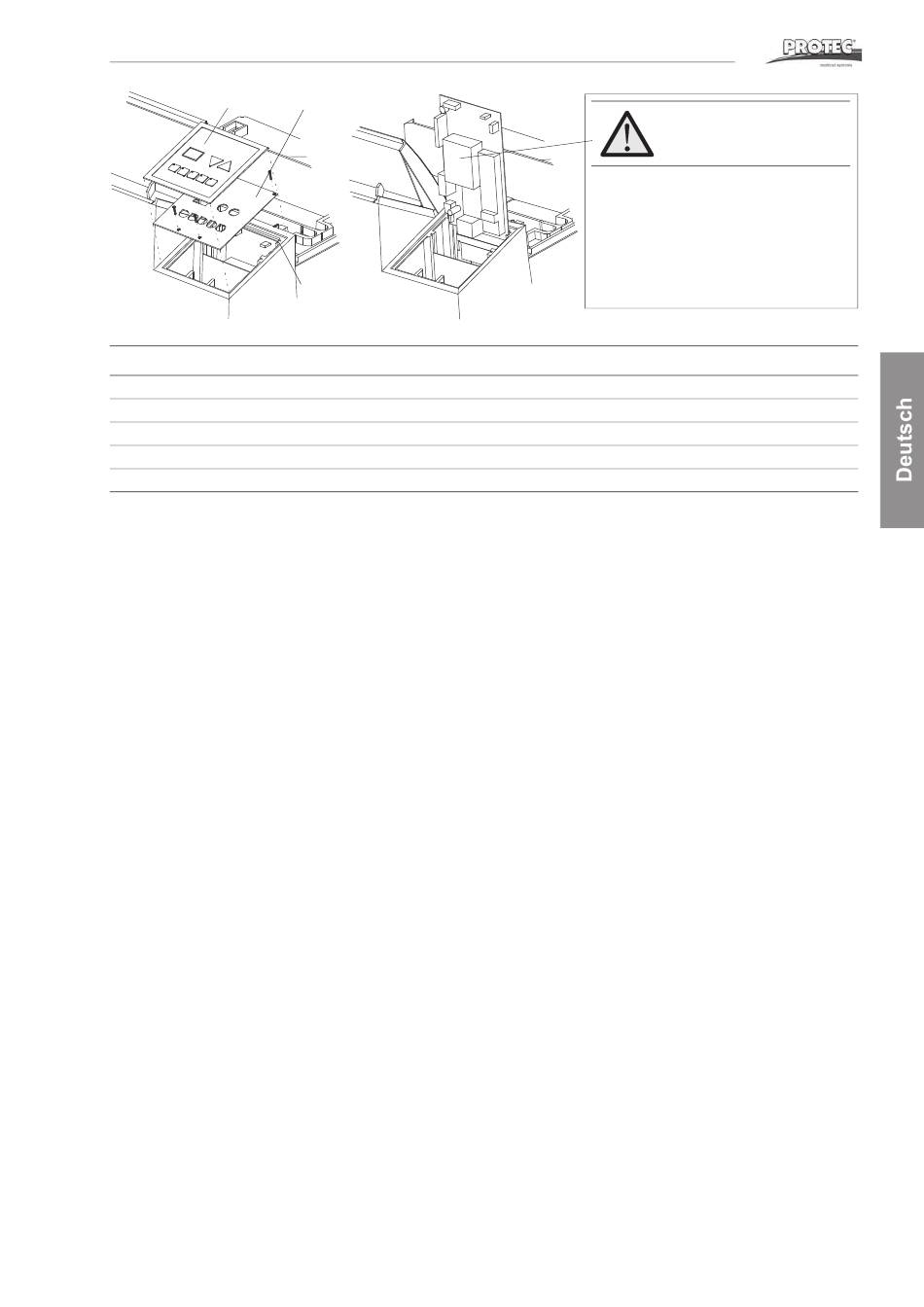

Ausbau des Bediensteuerteils
Um die Befestigungsschrauben des Bediensteuerteils zu erreichen muß die Folie
über den Tasten im oberen und unteren Bereich um ca. 20 mm gelöst (angehoben)
werden (siehe Abb. oben links).
Startzyklus abbrechen
Der Startzyklus der Maschine, kann manuell abgebrochen werden. Dazu werden
beide Pfeiltasten (2+3) gleichzeitig gedrückt. Der Startzyklus darf nur zu Service-
zwecken abgebrochen werden.
Anzeige der Geräteinformation
Wird während dem Startzyklus eine der Pfeiltasten gedrückt, so werden verschie-
dene Informationen über das Gerät angezeigt.
Pfeiltaste „Nach Oben":
Solange die Taste gedrückt ist wird die Softwareversion angezeigt.
Pfeiltaste „Nach Unten":
Solange die Taste gedrückt ist wird die Anzahl der Filmzyklen angezeigt. Beachten
Sie den Dezimalpunkt - da das Display nur zwei Stellen hat muß der Wert umge-
rechnet werden:
XX : Wert x 10 = Anzahl der Filme
XX. : Wert x 100 = Anzahl der Filme
X.X : Wert x 1.000 = Anzahl der Filme
X.X. :Wert x 10.000= Anzahl der Filme
9.9. : mehr als 990.000 Filme
OPTIMAX 2010
®
133
Führung
Bezeichnung
Rastbolzen
Blende für Lichtschutzdeckel
Bedienfolie
Bedienfolie 2 Pumpen
Bedienteil
Achtung!
Kühlkörper ist nicht
geerdet!
Nachdem die Bedienplatine entfernt ist
kann das Steuerteil herausgenommen
werden. Bitte Steuerteil nicht weiter als im
Bild ersichtlich herausnehmen. Im oberen
Bereich befindet sich eine Führung, in der
das Steuerteil im Servicefall positioniert
werden kann.
99
