5.1.4

Montage mit Schwallrohr

Der Durchmesser des Schwallrohrs, das benötigt wird, um den Messdraht zu schützen,
ohne dabei seinen Betrieb zu stören, variiert je nach Tankhöhe. Das Schwallrohr kann
einen konstanten Durchmesser aufweisen oder oben enger und unten weiter sein. Die fol-
gende Abbildung zeigt zwei Beispiele hierfür: ein konzentrisches und ein asymmetrisches
Schwallrohr.
A
D
1
d
r
D
2

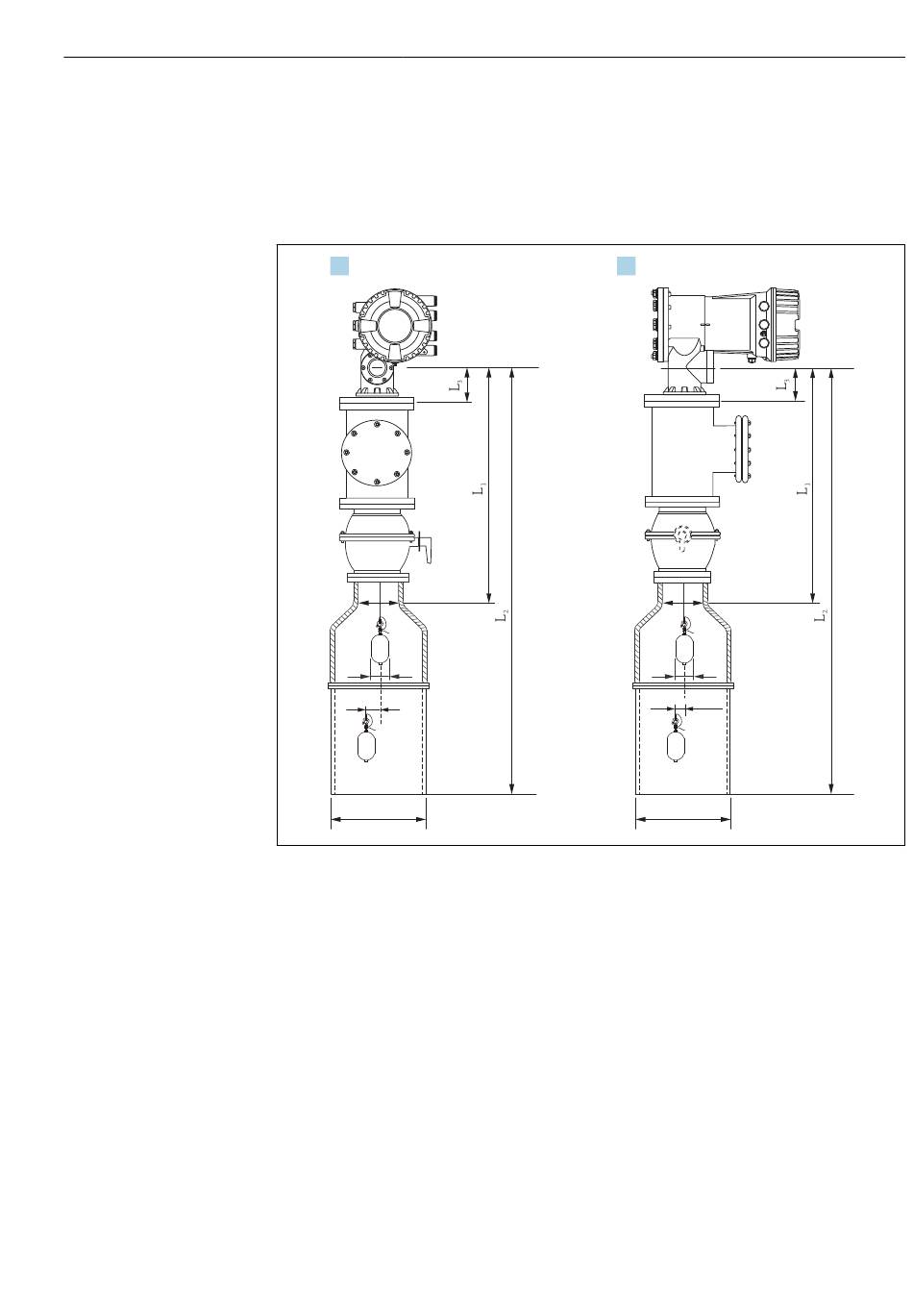

 6 Montage mit konzentrischem Schwallrohr
A Frontansicht
B Seitenansicht
L Länge vom Mittelpunkt des Kalibrierfensters bis zum oberen Teil des Schwallrohrs
1
L Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Schwallrohrs
2
L Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Flansches
3
D Durchmesser des oberen Teils des Schwallrohrs
1
D Durchmesser des Schwallrohrs
2
d Durchmesser des Verdrängers
p Drahtposition in Längsrichtung vom Mittelpunkt des Flansches
(Lx)
r Offset in radialer Richtung
B
D
1
d
p (L ) x
D
2
Einbau
