Inbetriebnahme
122
3
2
1

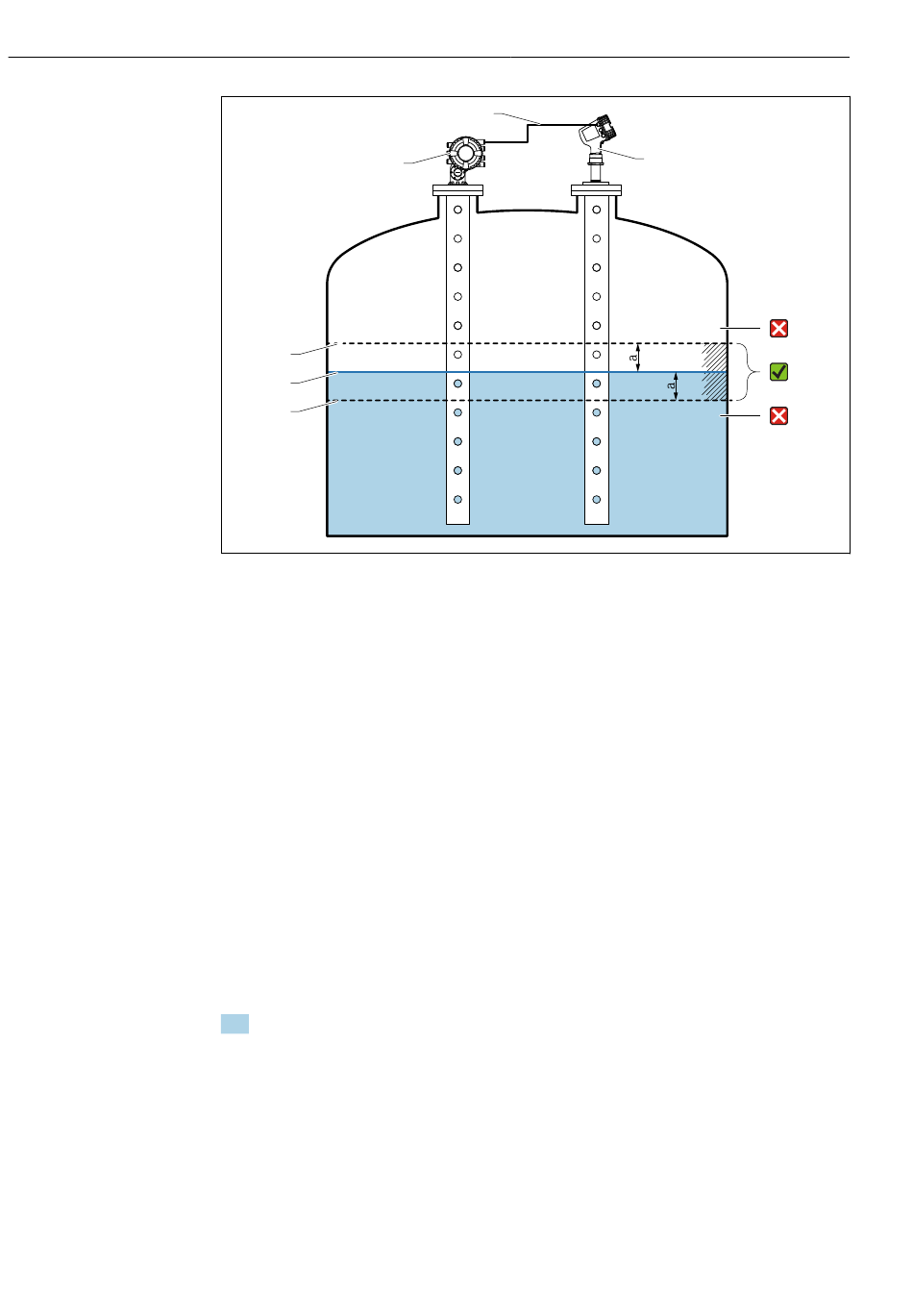

 66 Anwendungsbeispiel mit Proservo NMS8x
1 Die untere Grenze des Abweichungswerts "a", wie im Radar-Füllstandsmessgerät konfiguriert
2 Referenzwert: gemessener Füllstand, wie vom Füllstandsmessgerät Proservo NMS8x bereitgestellt
3 Obere Abweichungsgrenze
4 Proservo NMS8x liefert den Referenzwert
5 Füllstandsmessgeräte werden über die HART-Schnittstelle miteinander verbunden
6 Radar-Füllstandsmessgerät mit konfiguriertem Abweichungswert "a" für Parameter "Erlaubte Differenz"
7 Der gemessene Füllstand ist größer als der Referenzwert plus dem Abweichungswert "a": Füllstandswert wird
nicht bestätigt
8 Der gemessene Füllstand liegt innerhalb oder ist gleich den Grenzen, die durch den Abweichungswert "a" defi-
niert sind: Füllstandswert wird bestätigt
9 Der gemessene Füllstand ist kleiner als der Referenzwert minus dem Abweichungswert "a": Füllstandswert
wird nicht bestätigt
Eigenschaften
• Frequenz: Die Referenzprüfung wird kontinuierlich alle 60 Sekunden durchgeführt.
• Toleranz: Wird über Parameter Prüfungsfehlerschwelle eingestellt; eine bestimmte
Anzahl von Fehlern ist zulässig (Anzahl ist konfigurierbar), bevor der Status auf "fehlge-
schlagen" wechselt.
• Anschluss: Das Füllstandsreferenzgerät ist über eine optionale HART-I/O-Platine ange-
schlossen.
Konfiguration von LRC mit Referenzfüllstand
1. Navigieren zu Diagnose → LRC → LRC 1 ... 2
