5.1.5 Montage mit Führungsdrähten
Es besteht auch die Möglichkeit, den Verdränger mit Führungsdrähten zu sichern, um ein
Schwingen des Verdrängers zu vermeiden.
A
B
C
D

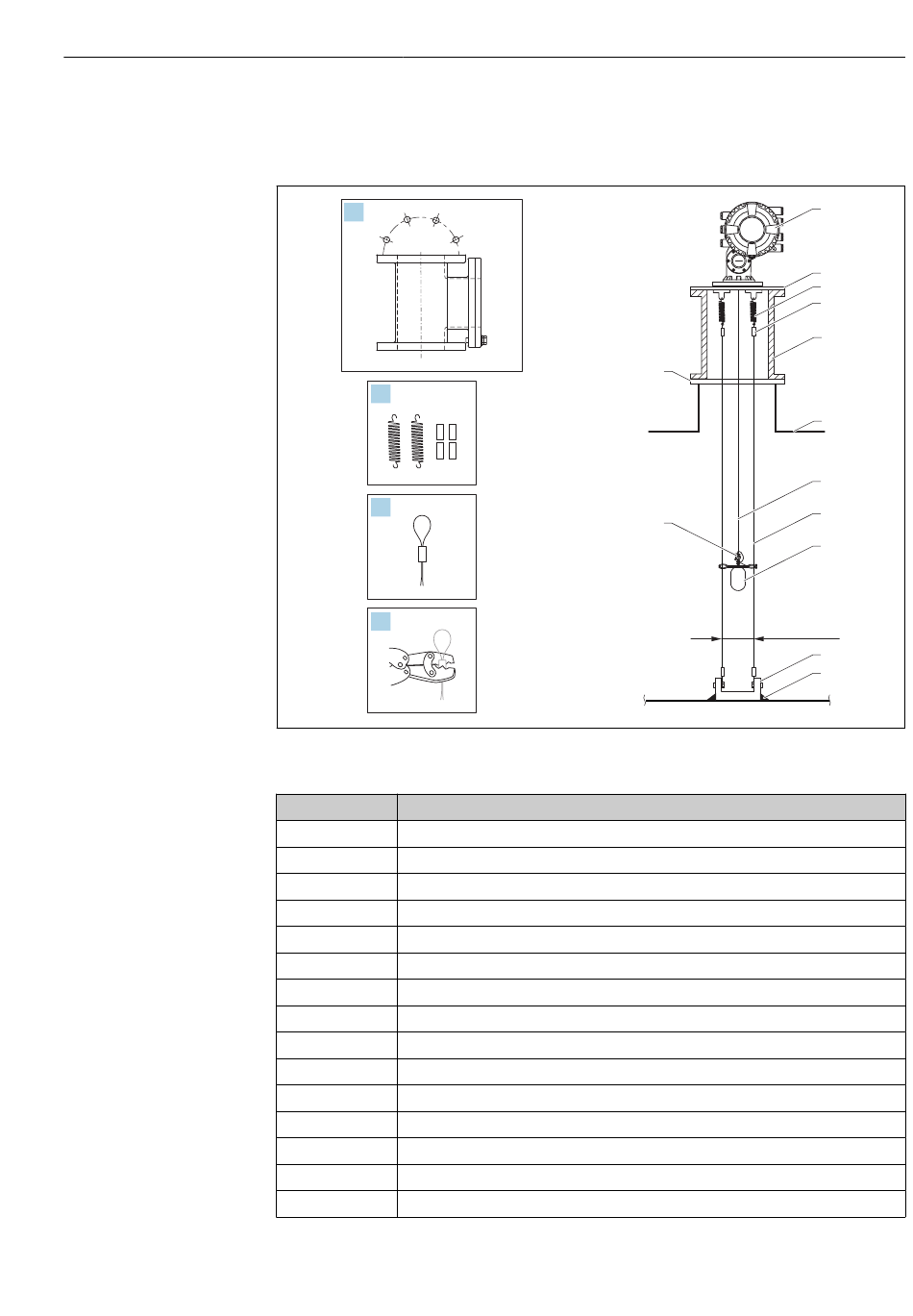

 9 Führungsdraht; Maßangabe mm (in)
Nr.
A Instandhaltungskammer
B Feder und Klemmhülse
C Führungsdrahtmuffe
D Crimpzange
1 NMS8x
2 Rohrreduzierplatte (inkl. Fühungsdrahtoption)
3 Feder, 304 (inkl. Fühungsdrahtoption)
4 Klemmhülse, 316 (inkl. Fühungsdrahtoption)
5 Instandhaltungskammer
6 Tank
7 Messdraht
8 Führungsdraht, 316 (inkl. Fühungsdrahtoption)
9 Verdränger mit Ringen (inkl. Fühungsdrahtoption)
10 Montageösenplatte, 304 (inkl. Führungsdrahtoption)
11 Schweißstelle
13
12
100 (3.94)
Beschreibung
Einbau
1
2
3
4
5
6
7
8
9
10
11
A0026819
