Montage mit Schwallrohr

Der Durchmesser des Schwallrohrs, das benötigt wird, um den Messdraht zu schützen, ohne dabei
seinen Betrieb zu stören, variiert je nach Tankhöhe. Das Schwallrohr kann einen konstanten Durch-
messer aufweisen oder oben enger und unten weiter sein. Die folgende Abbildung zeigt zwei Bei-
spiele hierfür: ein konzentrisches und ein asymmetrisches Schwallrohr.
A
D
1
d
r
D
2

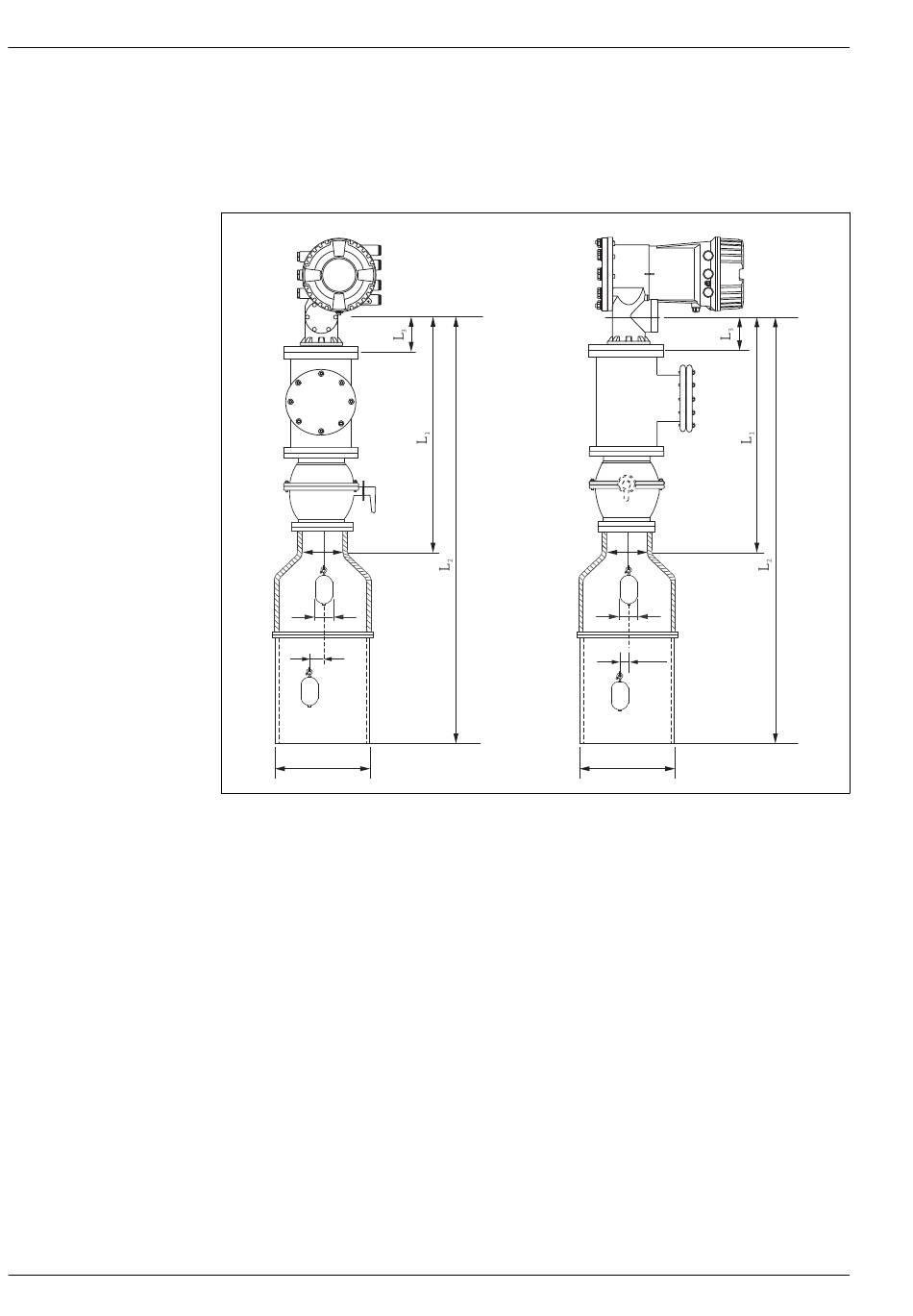

 12 Montage mit konzentrischem Schwallrohr
A Frontansicht
B Seitenansicht
L Länge vom Mittelpunkt des Kalibrierfensters bis zum oberen Teil des Schwallrohrs
1
L Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Schwallrohrs
2
L Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Flansches
3
D Durchmesser des oberen Teils des Schwallrohrs
1
D Durchmesser des Schwallrohrs
2
d Durchmesser des Verdrängers
p Drahtposition in Längsrichtung vom Mittelpunkt des Flansches
(Lx)
r Offset in radialer Richtung
Proservo NMS83
B
D
1
d
p(L ) x
D
2
Endress+Hauser
A0029574
