9.5.1 Konfiguration der HART-Eingänge
Verschaltung und Adressierung von HART-Geräten
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

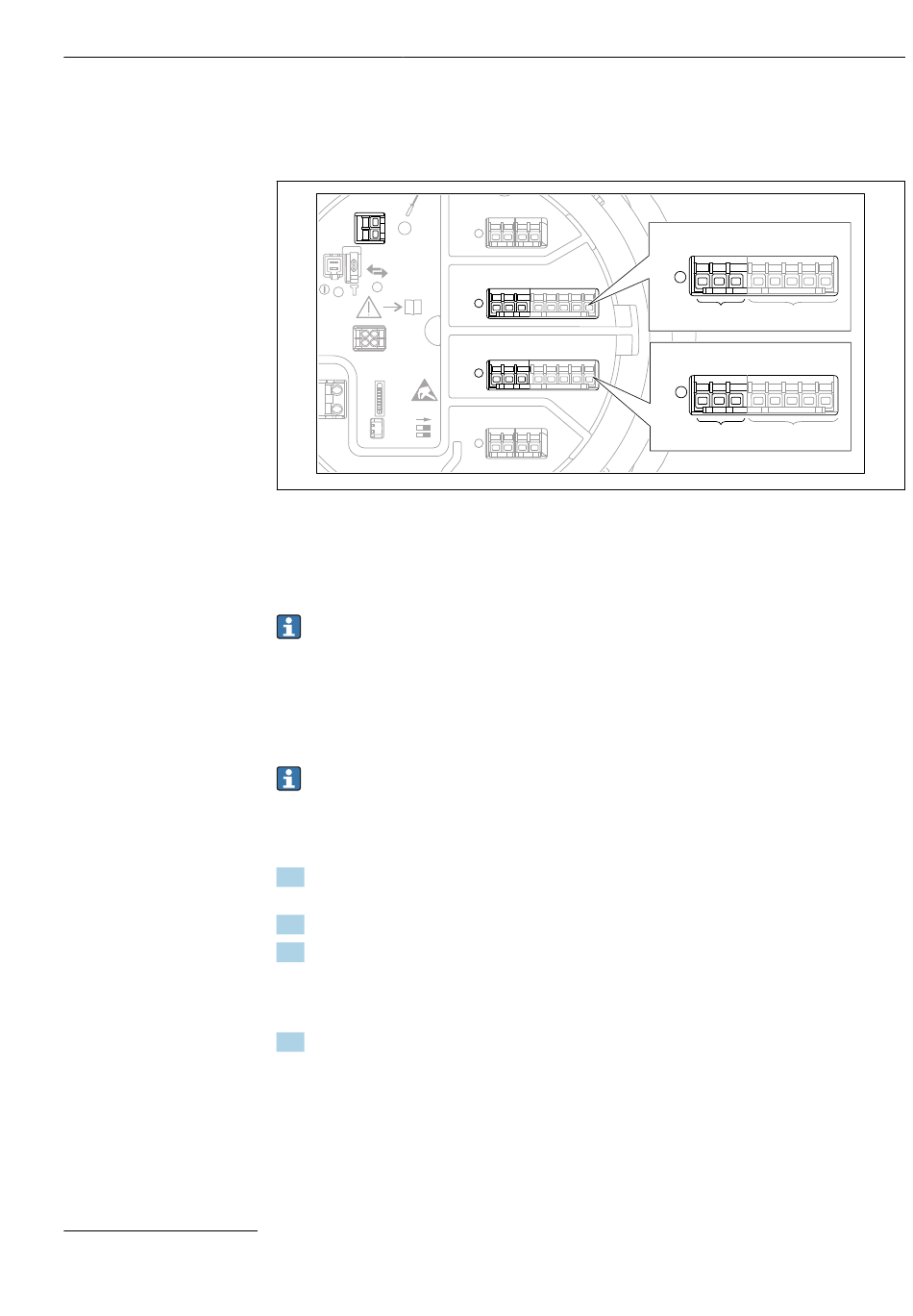

 57 Mögliche Anschlüsse für HART-Loops
B Analog I/O-Modul in Slot B (Verfügbarkeit abhängig von Geräteausführung →  46)
C Analog I/O-Modul in Slot C (Verfügbarkeit abhängig von Geräteausführung →  46)
E Der Ausgang ist HART Ex (in allen Geräteausführungen verfügbar)
HART-Geräte müssen über ihre eigene Bedienoberfläche konfiguriert werden und
eine eindeutige HART-Adresse von 1 bis 15 erhalten, bevor sie an den Proservo
NMS8x angeschlossen werden.
klemmenbelegung definiert – angeschlossen sind.→  57 Der Proservo erkennt
keine Geräte mit einer Adresse höher als 15.
Slot B oder C: Betriebsart des Analog I/O-Moduls einstellen
Dieser Abschnitt ist für den HART Ex is-Ausgang nicht relevant (Slot E). Dieser Aus-
gang arbeitet immer als HART-Master für die angeschlossenen HART-Slaves.
Wenn HART-Geräte an das Analog I/O-Modul angeschlossen sind (Slot B oder C im
Anschlussklemmenraum), muss dieses Modul wie folgt konfiguriert werden:
1. Zum Untermenü des entsprechenden Analog I/O-Moduls navigieren: Setup → Erwei-
tertes Setup → Ein/Ausgang → Analog I/O X1-3
2. Zu Betriebsart (→  226) wechseln.
3. Wenn nur ein HART-Gerät an diesen Messkreis angeschlossen ist:
HART Master+4..20mA Eingang wählen. In diesem Fall kann das 4-20mA-Signal
zusätzlich zum HART-Signal verwendet werden. Für die Konfiguration des 4-20mA-
Eingangs: →  113.
4. Wenn bis zu 6 HART-Geräte an diesen Messkreis angeschlossen sind:
HART Master wählen.
