Einbau
5 Einbau
5.1 Voraussetzungen
5.1.1 Montage ohne Führungssystem
Der NMS8x ist auf einem Stutzen des Tankdachs ohne Führungssystem montiert. Das Innere
des Stutzens muss ausreichend freien Raum bieten, damit sich der Verdränger bewegen kann,
ohne gegen die Innenwand zu stoßen.

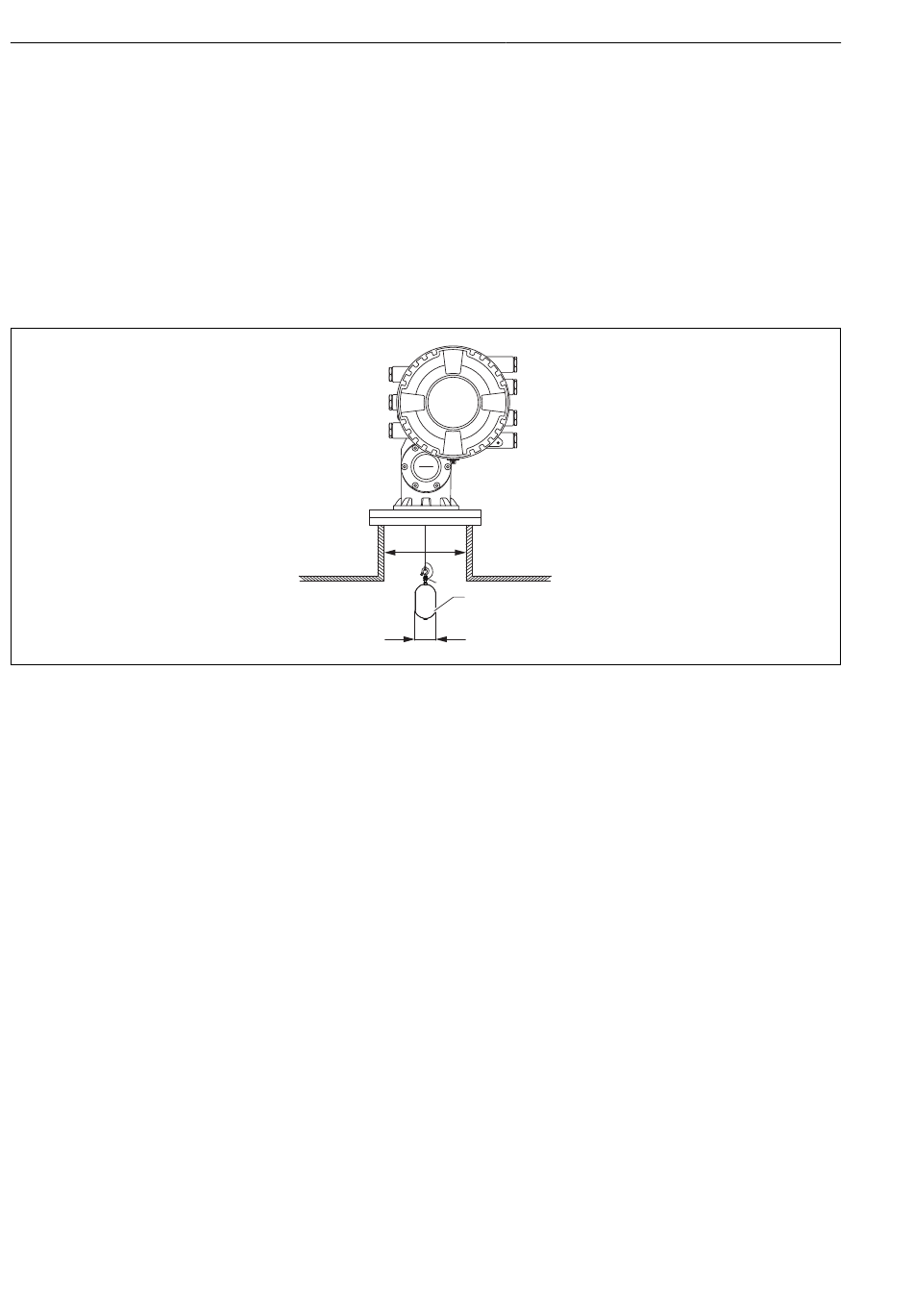

 2 Kein Führungssystem
D Innendurchmesser des Tankstutzens
1
d Durchmesser des Verdrängers
1 Verdränger
12
D
1
1
d
Proservo NMS80
A0026734
