Einbau
Erdungsdraht des Verdrängers installieren
Je nach Anwendung und Ex-Anforderungen ist eine Erdung des Verdrängers erforderlich. Es
gibt je nach Verdrängertyp verschiedene Vorgehensweisen, die im Folgenden beschrieben
werden.
Details zum Einbau des Verdrängers →  14
Standardverdränger einbauen
1. Den Verdränger [3] am Drahtring [1] montieren.
2. Den Sicherungsdraht [4] um den Drahthaken wickeln.
3. Den Erdungsdraht [2] um die beiden Unterlegscheiben [5] wickeln.
 Diesen Schritt überspringen, wenn es sich um eine nicht explosionsgefährdete
Anwendung handelt und keine Erdung erforderlich ist.
4. Die Sicherungsmutter [6] mit einem Schraubenschlüssel [7] sichern.
Damit ist der Einbau des Verdrängers abgeschlossen.
1.
1
2
3

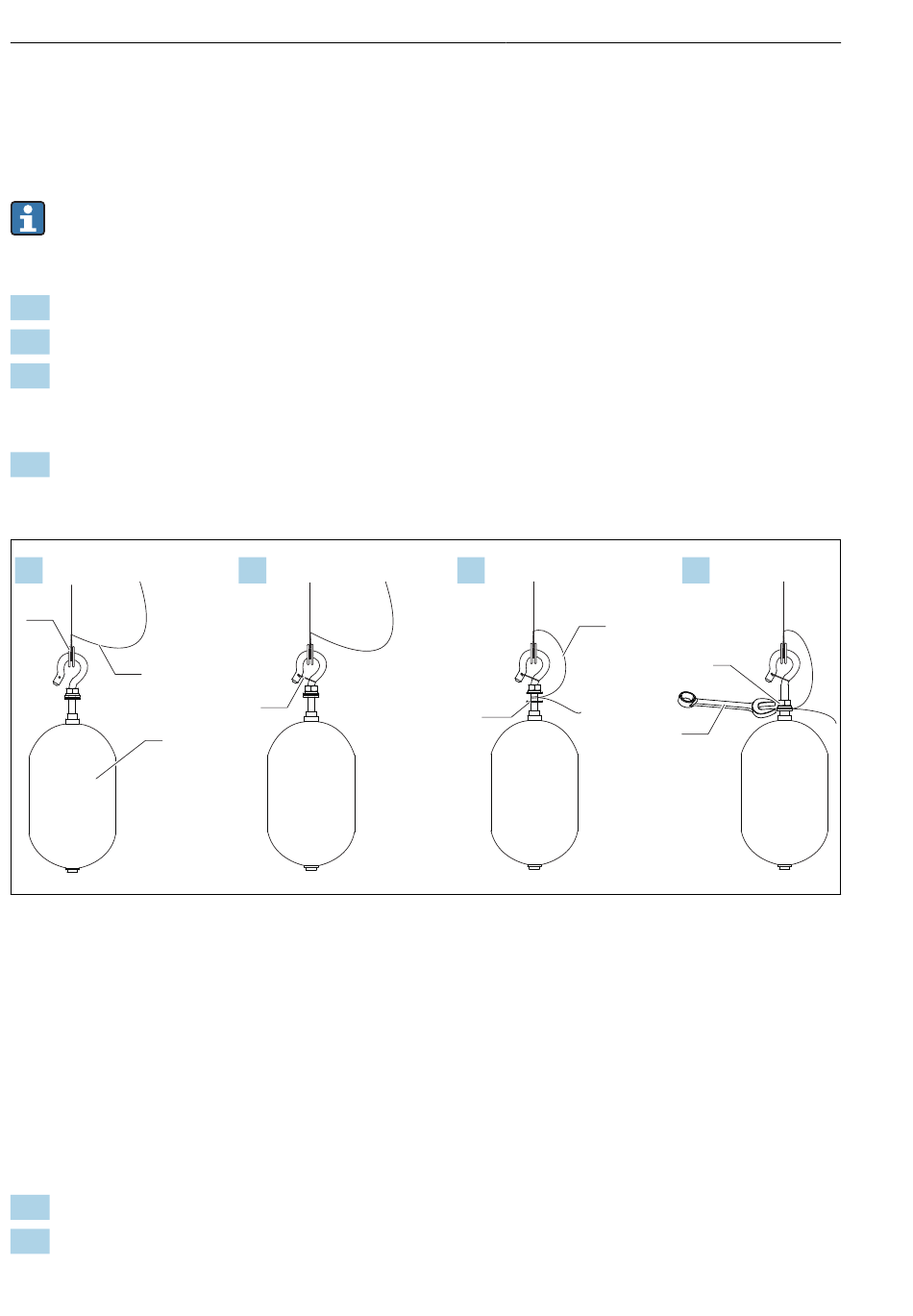

 6 Verdrängereinbau
1 Drahtring
2 Erdungsdraht
3 Verdränger
4 Sicherungsdraht
5 Unterlegscheibe
6 Sicherungsmutter
7 Schraubenschlüssel
PTFE-Verdränger einbauen
1. Die Schraube [1] mithilfe eines Schlitzschraubendrehers entfernen.
2. Den Verdränger [4] am Teflon-Ring [2] montieren.
24
2.
4
3.
2
5
Proservo NMS80
4.
6
7
A0028694
