Endress+Hauser Proservo NMS80 Kurzanleitung Seite 64

Inbetriebnahme
7.5.3 Konfiguration eines angeschlossenen RTD
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

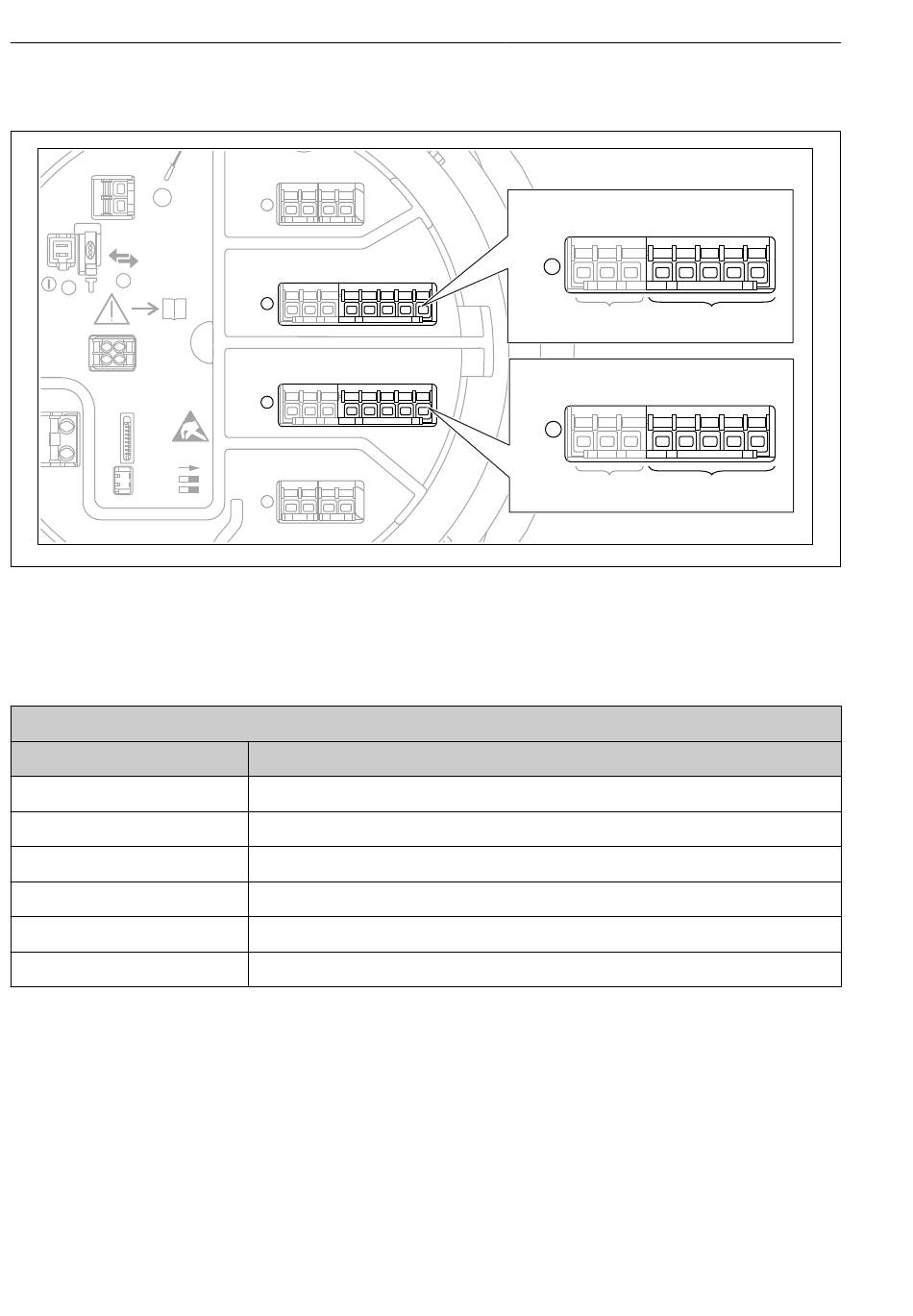

 32 Mögliche Positionen der Analog I/O-Module, an die ein Widerstandsthermometer angeschlossen
werden kann. Der Bestellcode des Geräts legt fest, welches dieser Module tatsächlich vorhanden
ist.
Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog IP
Parameter
RTD Fühler Typ
RTD verbundener Typ
Eingangs Wert
Minimale Fühler Temperatur
Maximale Fühler Temperatur
Fühler Position
64
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
Bedeutung / Maßnahme
Den Typ des angeschlossenen RTD angeben.
Den Verbindungstyp des RTD angeben (2-, 3- oder 4-Leiter).
Prüfen, ob der angezeigte Wert mit der tatsächlichen Temperatur übereinstimmt.
Die minimal zulässige Temperatur des angeschlossenen RTD angeben.
Die maximal zulässige Temperatur des angeschlossenen RTD angeben.
Die Einbauposition des RTD eingeben (gemessen ab Peilplatte).
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
Proservo NMS80
A0032465
