Inbetriebnahme
Um einen Alarm zu konfigurieren, müssen den folgenden Parametern passende Werte zuge-
ordnet werden:
Untermenü: Setup → Erweitertes Setup → Applikation → Alarm → Alarm 1 ... 4
Parameter Bedeutung / Maßnahme
Alarm Modus • Aus
• An
• Halten
Quelle Alarm Wert Die Prozessvariable auswählen, die auf eine Grenzwertverletzung überprüft werden soll.
• HH Alarm Wert
• H Alarm Wert
Passende Grenzwerte zuweisen (siehe Abbildung unten).
• L Alarm Wert
• LL Alarm Wert
7.8 Konfiguration des Signalausgangs
7.8.1 Analogausgang 4 ... 20 mA-Ausgang
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

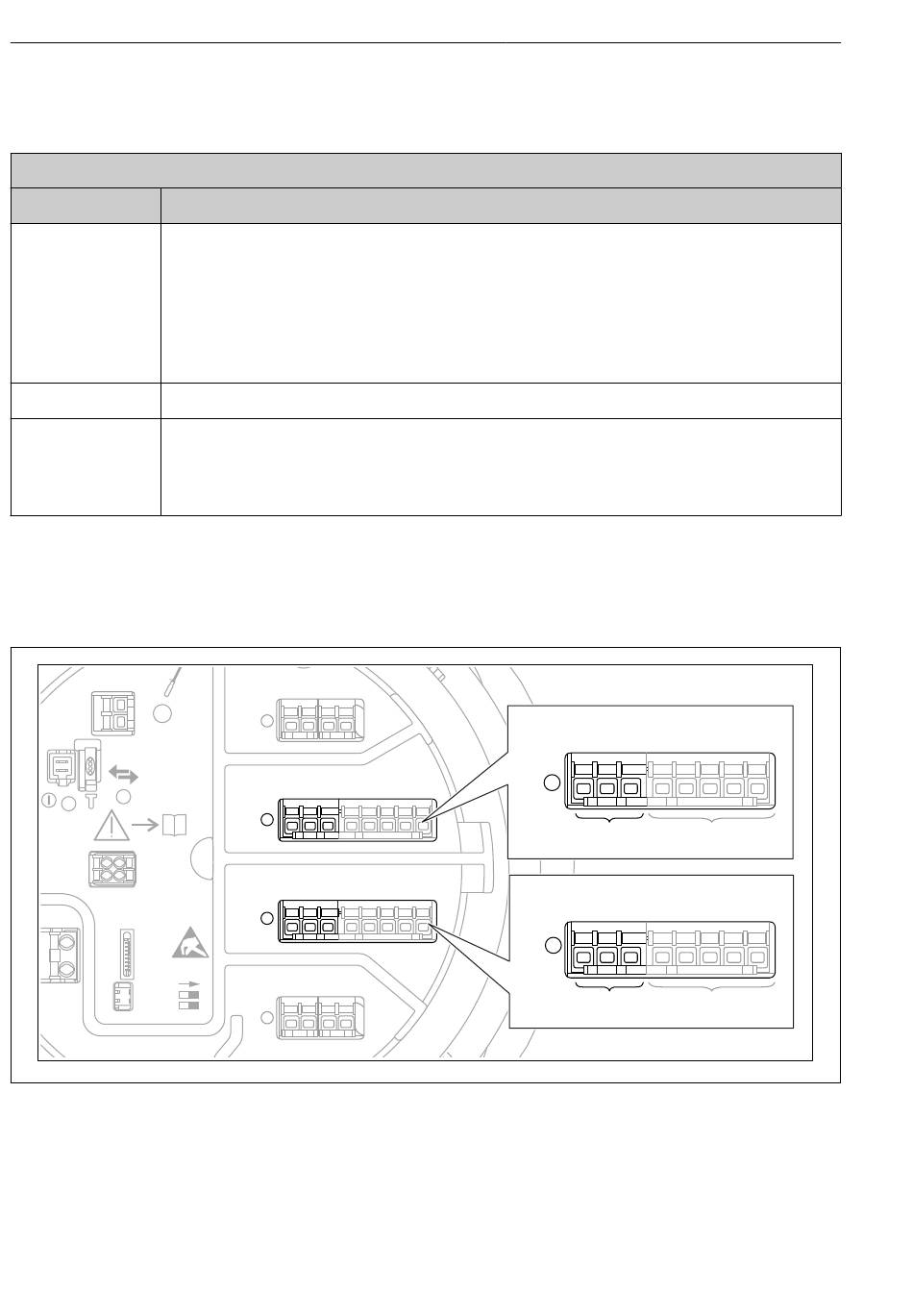

 35 Mögliche Positionen der Analog I/O-Module, die als 4 ... 20 mA-Ausgang verwendet werden kön-
nen. Der Bestellcode des Geräts legt fest, welches dieser Module tatsächlich vorhanden ist.
70
Es werden keine Alarme generiert.
Alarme werden ausgeblendet, wenn der Alarmzustand nicht länger besteht (unter Berück-
sichtigung der Hysterese).
Alle Alarme bleiben aktiv, bis der Benutzer Alarm löschen = Ja auswählt.
D
1 2 3 4
C
1 2 3 4 5
B
1 2 3 4 5
A
1 2 3 4
C
6 7 8
6 7 8
B
Proservo NMS80
1 2 3 4 5 6 7 8
C1-3 C4-8
1 2 3 4 5 6 7 8
B1-3 B4-8
Endress+Hauser
A0032464
