Proservo NMS80
6 Elektrischer Anschluss
6.1 Klemmenbelegung

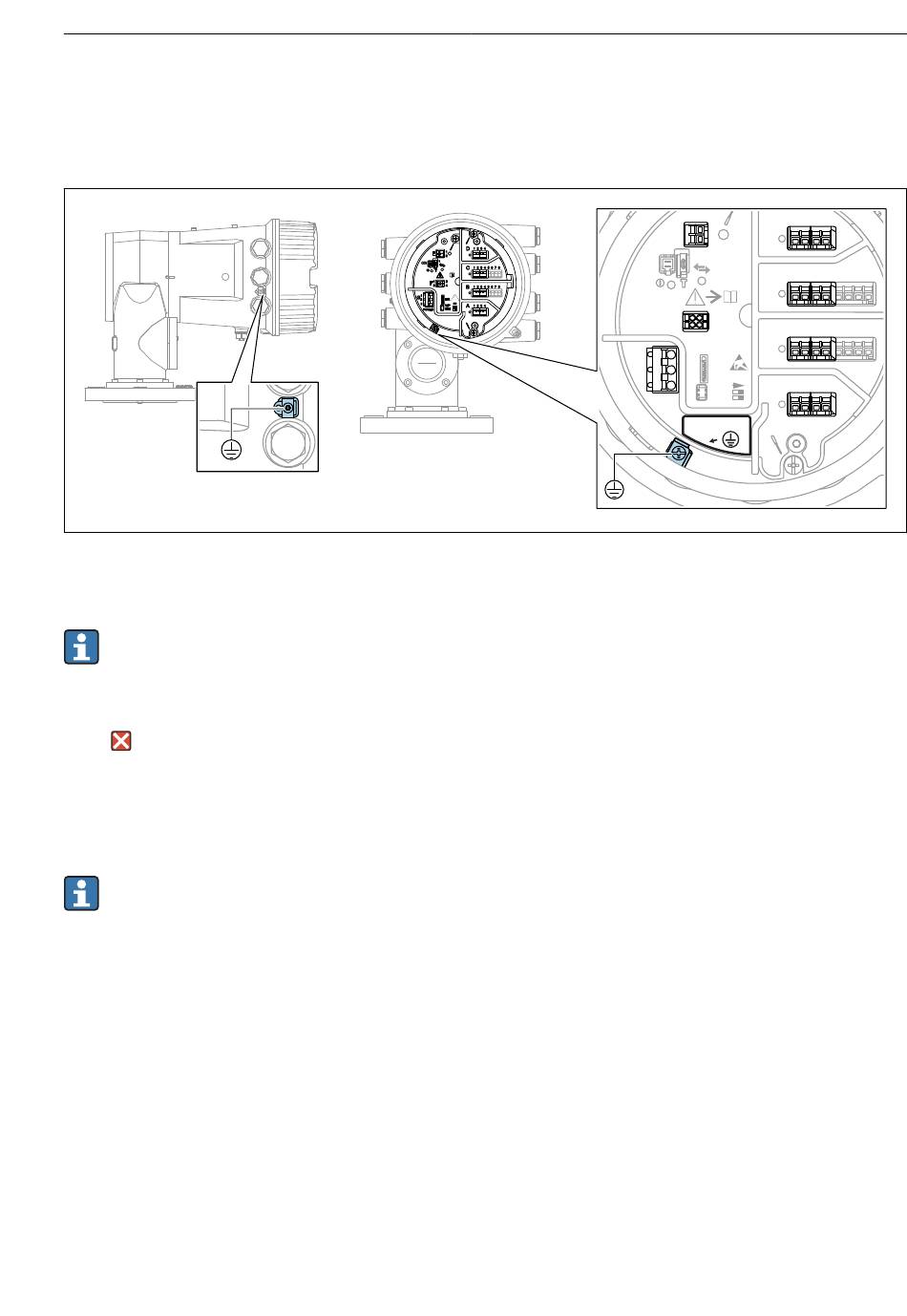

 8 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen
Gehäusegewinde
Die Gewinde des Elektronik- und Anschlussraums können mit einem Gleitlack beschich-
tet sein.
Für alle Gehäusematerialien gilt grundsätzlich:
Die Gehäusegewinde nicht schmieren.
Klemmenbereich A/B/C/D (Slots für I/O-Module)
Module: Je nach Bestellcode bis zu vier I/O-Module
• An jeden dieser Slots können Module mit vier Klemmen angeschlossen werden.
• Module mit acht Klemmen können an die Slots B oder C angeschlossen werden.
Die genaue Zuordnung der Module zu den Slots hängt von der Geräteausführung
→  32 ab.
Klemmenbereich E
Module: HART Ex i/IS-Schnittstelle
• E1: H+
• E2: H-
Klemmenbereich F
Abgesetzte Anzeige
• F1: V (Anschluss an Klemme 81 der abgesetzten Anzeige)
CC
• F2: Signal B (Anschluss an Klemme 84 der abgesetzten Anzeige)
• F3: Signal A (Anschluss an Klemme 83 der abgesetzten Anzeige)
• F4: Erdung (Anschluss an Klemme 82 der abgesetzten Anzeige)
Endress+Hauser
D
1 2 3 4
1
E
2
1
CDI
C
1 2 3 4 5 6 7 8
i
1 3
F
2 4
B
1 2 3 4 5 6 7 8
1
G
2 HR
on
3
WP A
1 2 3 4
SIM
POWER
Elektrischer Anschluss
D
1
1
E
2
1
CDI
C
1
i
1 3
F
2 4
B
1
1
G
HR
2
on
3
A
WP
1
SIM
POWER
G1 N
AC 85...264 V
G3 L
2 3 4
2 3 4 5 6 7 8
2 3 4 5 6 7 8
2 3 4
A0026905
