Elektrischer Anschluss
6.1.2 Abgesetztes Anzeige- und Bedienmodul DKX001
1
2
3

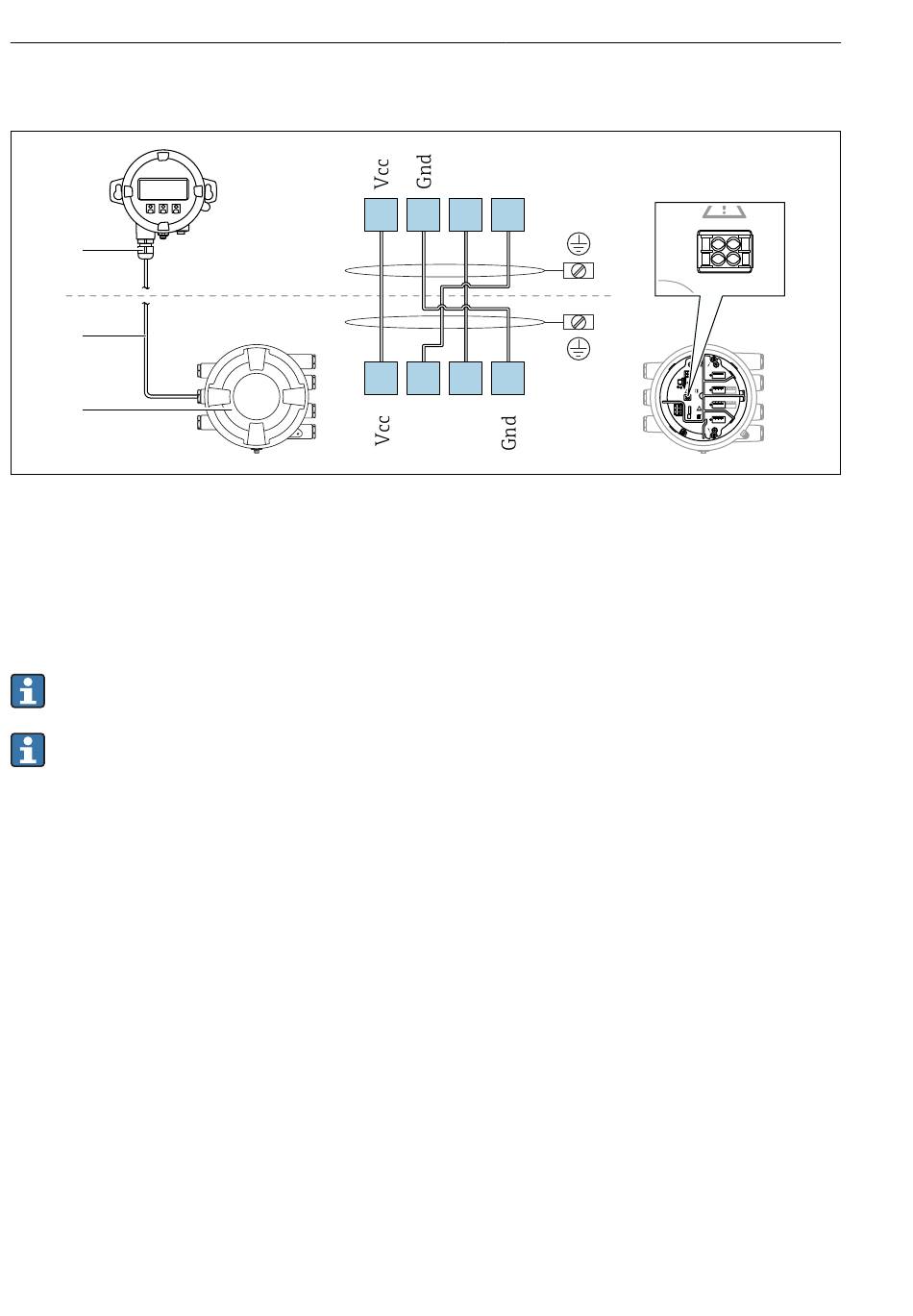

 10 Anschluss des abgesetzten Anzeige- und Bedienmoduls DKX001 an das Tankstandmessgerät
(NMR8x, NMS8x oder NRF8x)
1 Abgesetztes Anzeige- und Bedienmodul
2 Anschlussleitung
3 Tankstandmessgerät (NMR8x, NMS8x oder NRF8x)
Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional als Zubehör bestellbar.
Details hierzu siehe SD01763D.
• Der Messwert wird auf dem DKX001 sowie gleichzeitig auf dem Vor-Ort-Anzeige- und
Bedienmodul angezeigt.
• Das Bedienmenü kann nicht auf beiden Modulen gleichzeitig aufgerufen werden.
Wenn das Bedienmenü auf einem der beiden Module aufgerufen wird, ist das andere
Modul automatisch gesperrt. Diese Sperre bleibt aktiv, bis das Menü auf dem ersten
Modul wieder geschlossen wird (Rückkehr zur Messwertanzeige).
30
A B
81 82 83 84
F1 F2 F3 F4
B A
Proservo NMS80
1 3
F
2 4
D
1 2 3 4
1
E
2
1
CDI
C 1 2 3 4 5 6 7 8
i
1 3
F
2 4 B
1 2 3 4 5 6 7 8
1
G
2 HR
on
3
WP A 1 2 3 4
POWER SIM
A0037025
