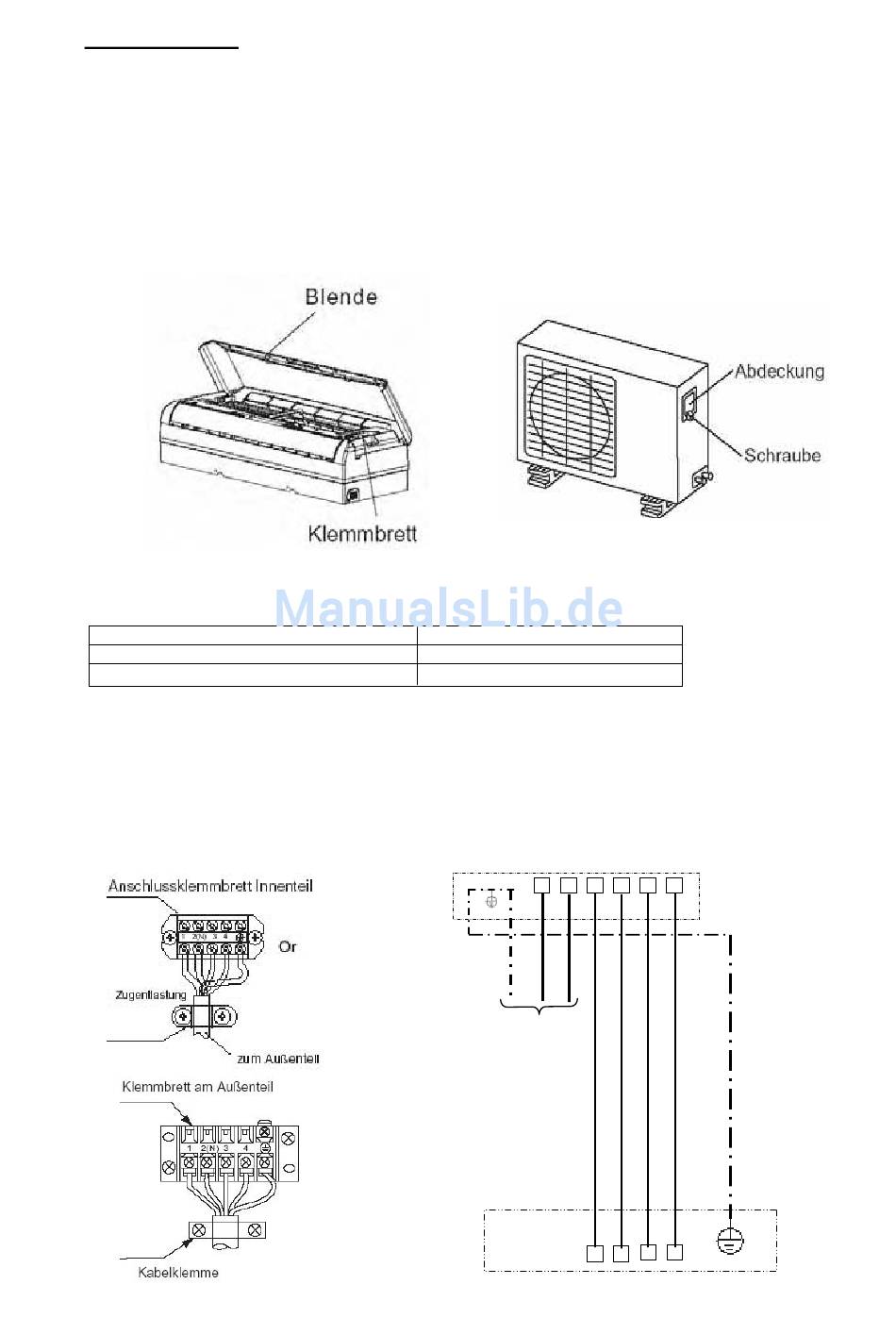

Elektroanschluss
Der Elektroanschluss darf nur von einem autorisierten Fachmann gemäß den Richtlinien des örtlichen
Elektroversorgungsunternehmens (EVU) durchgeführt werden!
Bei einer längeren Zuleitung den Spannungsabfall beim Verdichteranlauf beachten. Die Spannungsver-
sorgung darf 230 V ±10% nicht unter- oder überschreiten.
Bei einer Installation in einer feuchten Umgebung ist ein Fehlerstromschutzschalter vorzusehen.
Die Zuführung der Elektroleitung erfolgt zum Innenteil. Es befindet sich ein Netzanschlusskabel am Ge-
rät. Gerät nicht über eine Steckverbindung ans Netz anschließen.
Netzanschlusskabel
MSV 09 / 12 / 18 HRN1
Elektroverbindungsleitungen
MSV 09 / 12 / 18 HRN1
3 x 2,5 mm²
13
Absicherung träge
MSV 09 / 12 HRN1
16 A
MSV 18 HRN1
20 A
L
N
1
2
Netzanschluss
230 V 7 50 Hz
3 x 2,5 mm²
Leitung zum
Außenteil
230 V / 50 Hz
5 x 2,5 mm²
1
2
3
4
3
4
