Allgemeine Beschreibung
Die Split Wärmepumpen Serie VERTU besteht aus 3 Wandverdampfern und 3 Kompressor -
Kondensatoreinheiten, zur Abdeckung eines Leistungsbereiches von 2635 bis 5270 Watt
Kühlleistung und 3015 bis 5565 Watt Heizleistung . Einfache Installation der Innenteile
über Montageplatte. Infrarot - Fernbedienung standard für alle Modelle. Als Kältemittel
darf ausschließlich das umweltfreundliche Kältemittel R 410a verwendet werden.

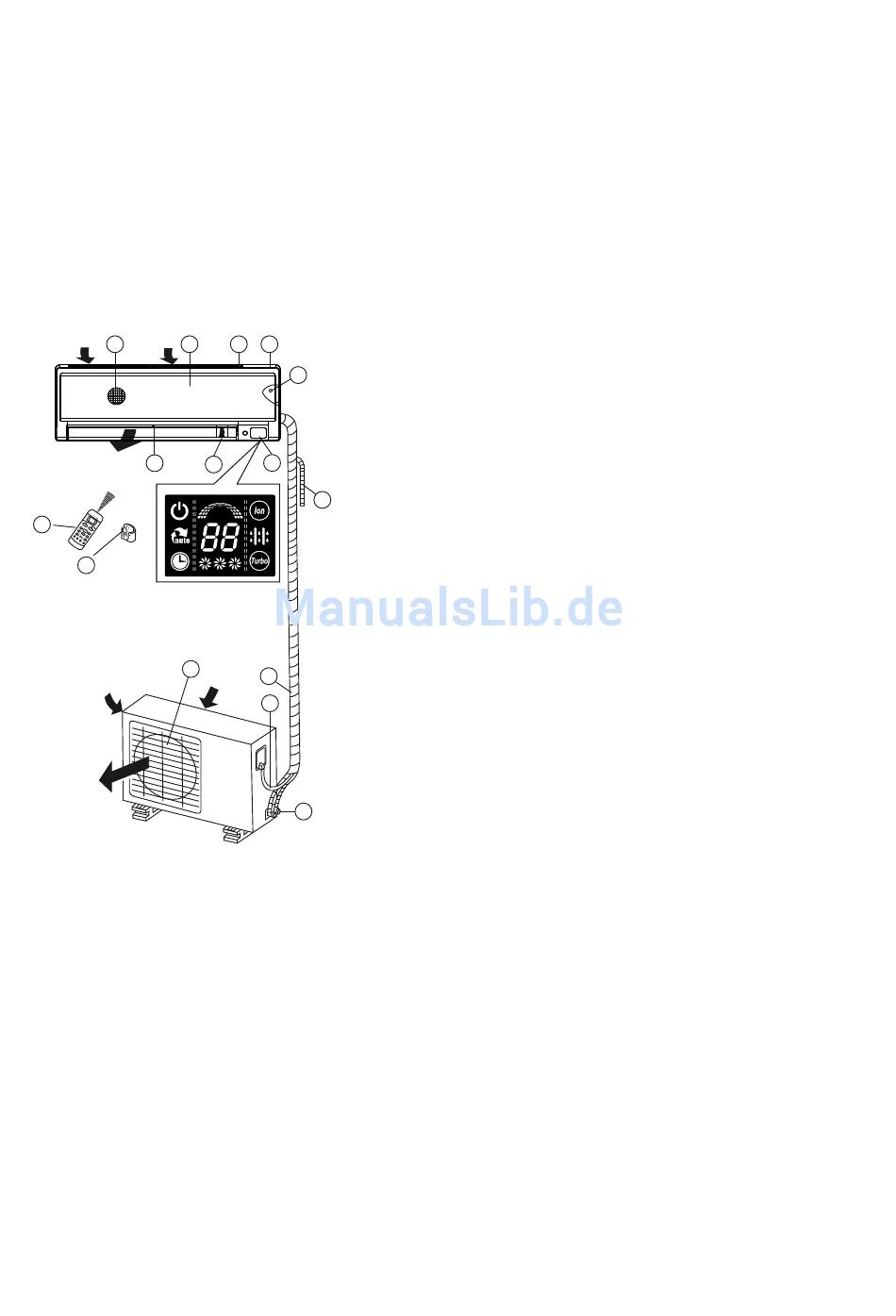

Lufteintritt
4
3
5
Luftaustritt
11
10
Lufteintritt
15
Lufteintritt
Luftaustritt
2
1
8
6
7
9
12
13
14
INNENEINHEIT
1. Gehäuse
2. Lufteintritt
3. Frontblende ( standard SILBERGRAU )
4. Luftfilter und Faser - Aktivkohle
Zusatzfilter
5. Horizontale Luftausblaslamelle
6. LCD Anzeigenfeld
7. Luftausblaslamelle innenliegend vertikal
8. Notschalter innenliegend
9. Kondensatleitung
10. Wandhalterung für Fernbedienung
11. Infrarot - Fernbedienung mit FOLLOW
ME FUNKTION und LCD - Display
AUSSENEINHEIT
12. Kältemittel - Verbindungsleitungen
13. Verbindungsleitung Elektro
14. Kältemittel - Absperrventile
15. Berührungsschutz Luftausblas
4
