Inhaltszusammenfassung für KaVo K4-4954

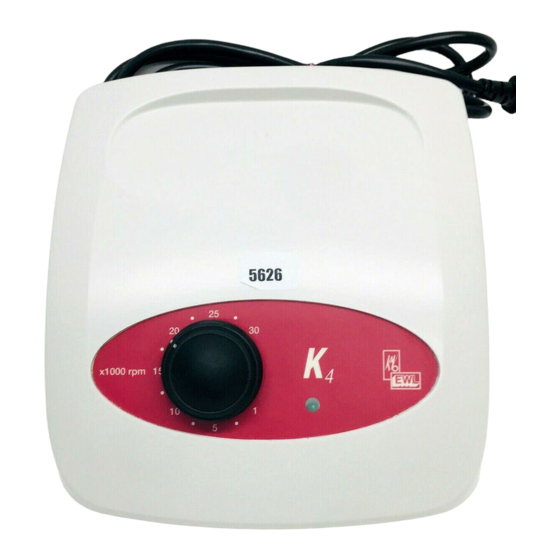

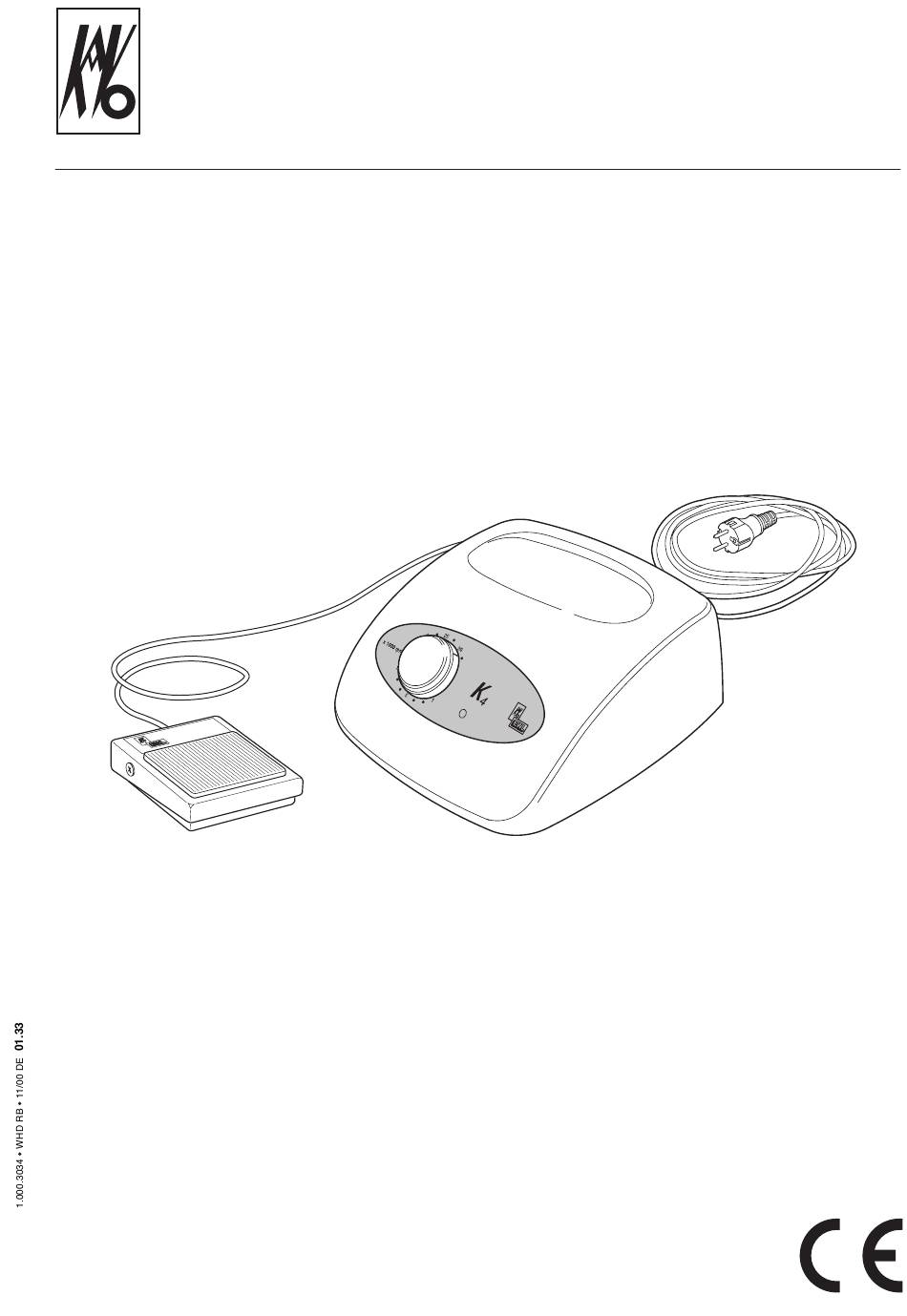

- Seite 1 Gebrauchsanweisung K4 Tisch-Steuergerät 4954...
- Seite 2 Distributed by: Manufacturer: KaVo Dental GmbH Kaltenbach & Voigt GmbH Bismarckring 39 Bismarckring 39 D-88400 Biberach D-88400 Biberach Tel. +49 7351 56-0 www.kavo.com Fax +49 7351 56-1488...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Benutzerhinweise ............................2 A 1.1 Bedeutung der Piktogramme ........................2 A 1.2 Wichtige Hinweise ..........................2 A 1.3 Sicherheitsmaßnahmen ........................2 A 1.4 Verwendungszweck und Einsatzmöglichkeiten ..................3 A 1.5 Technische Daten ..........................3 A 1.6 Kombination Steuergerät - Handstück ....................3 Lieferumfang / Zubehör ..........................4 Elektro-Anschluß... -
Seite 4: A 1 Benutzerhinweise
KaVo Produkten sind: Schließen, einschrauben, befestigen, usw. • die Techniker der KaVo Niederlassungen in aller Welt, • die speziell von KaVo geschulten Tech- Öffnen, lösen, lockern niker der KaVo Vertragshändler, • selbständige Techniker, die speziell von KaVo geschult werden. mehr, höher Bei Änderungen durch Dritte erlöschen die... -
Seite 5: A 1.4 Verwendungszweck Und Einsatzmöglichkeiten
Zulässig bis max. relative Feuchte Aussetzbetrieb: ein 2 min / aus 8 min Verschmutzungsgrad Überspannungskategorie: Technische Änderungen vorbehalten. A 1.6 Kombination Steuergerät - Handstück An dem K4 Tisch-Steuergerät 4954 kann nur das KaVo K4-Handstück 4914 betrieben werden. K4 Tisch-Steuergerät 4954... -
Seite 6: A 2 Lieferumfang / Zubehör
A 2 Lieferumfang / Zubehör Lieferumfang K4-Tisch-Steuergerät 4954 Fuß-Schalter 4622 Netzkabel A 3 Elektro-Anschluß Nennspannung und Nennfrequenz Prüfen ob die Nennspannung und Nenn- frequenz mit den Angaben auf dem Typen- schild und Spannungswahlschalter @ übereinstimmen. Falls erforderlich, Anpassung vornehmen. Spannungs-Anpassung Durch verschieben des Spannungswahl- schalter @ kann die länderspezifische Netzspannung eingestellt werden. -
Seite 7: A 4 Aufstellung Und Inbetriebnahme
GEBRAUCHSANWEISUNG A 4 Aufstellung und Inbetriebnahme K4-Tisch-Steuergerät 4954 # auf dem Arbeitstisch abstellen und Netzstecker £ ” in leicht erreichbare, vorschriftsmäßig installierte (geerdete) Netzsteckdose ein- £ stecken. (Dies ist auch bei Verwendung einer Verlängerungs-Leitung sicher- zustellen). Stecker von Verbindungsleitung fi des fi... -
Seite 8: A 5 Beschreibung
A 5 Beschreibung @ Funktionsstörungs-Anzeige ” Drehzahl-Vorwahl (stufenlos) # Fuß-Schaltersteckdose £ Geräteteckdose (6-polig) fi Spannungswahlschalter mit Spannungs-- anpassung ” Ì Netzschalter "0"/"I" \ Fuß-Schalter 4622 £ fi Ì K4 Tisch-Steuergerät 4954... -
Seite 9: A 6 Bedienung
GEBRAUCHSANWEISUNG A 6 Bedienung An dem K4 Steuergerät 4954 @ darf nur das speziell hierfür geeignete Handstück £ betrieben werden (siehe A 1.6 ). Zum korrekten Betrieb des verwendeten Handstücks £ unbedingt die dem Handstück beiliegende Gebrauchs- anweisung (1.000.3902) beachten. Am K4-Steuergerät 4954 @ den Netzschalter ”... -
Seite 10: A 7 Funktionsstörungen
A 7 Funktionsstörungen Reparatur- und Wartungsarbeiten am elektrischen Teil des Gerätes dürfen nur von Fachleuten oder im Werk geschul- ten Personen, die auf die Sicherheitsvor- schriften hingewiesen wurden, ausgeführt werden. Vor Öffnen von Gehäuseteilen Netzstecker ziehen bzw. allpolig vom Netzanschluß trennen und damit Gerät stromlos machen. - Seite 11 Einschalten) B• Motorelektronik reparieren S• LED blinkt 19 mal U• Warnung - Datenverlust im EEPROM- Speicher B• Motor starten, evtl. zu KaVo zum Prüfen und neu kalibrieren S• LED blinkt 20 mal U• Programmspeicher (ROM) defekt (Autom. Test bei Einschalten) B•...
-
Seite 12: Austauschteile
4954 AUSTAUSCHTEILE TISCH STEUERGERÄT Austauschteile 1.000.1967 1.000.1966 0.223.4142 0.245.5015 0.200.6528 0.200.6529 0.223.2735 0.692.9021 1.000.0906 0.220.0469 K4 Tisch-Steuergerät 4954... -
Seite 13: Garantiebedingungen
Funktion, Fehlerfreiheit im Material und in der Herstellung auf die Dauer von 6 Monaten ab dem vom Verkäufer bescheinigten Verkaufsdatum. Nach Ablauf der Gewährleistung leistet KaVo weitere 6 Monate Garantie für auftretende Schäden, die sich auf Mängel des Materals oder in der Herstellung zurückführen lassen.
