Inhaltszusammenfassung für KaVo INTRA K-LUX 200

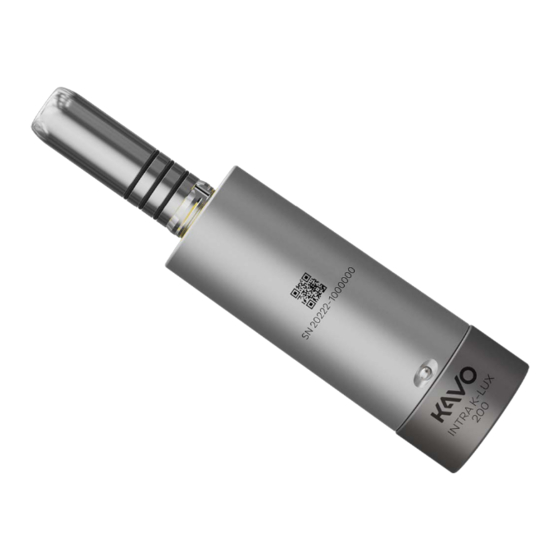

- Seite 1 Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717 INTRA K-LUX 200 F – 1.002.1912...
- Seite 2 Hersteller: Vertrieb: KaVo Dental GmbH KaVo Dental GmbH Bismarckring 39 Bismarckring 39 88400 Biberach 88400 Biberach Germany Germany Tel. +49 7351 56-0 www.kavo.com Fax +49 7351 56-1488...
-
Seite 3: Inhaltsverzeichnis
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 Inhaltsverzeichnis Inhaltsverzeichnis 1 Benutzerhinweise......................2 Sicherheit........................... 2.1 Infektionsgefahr ......................7 2.2 Explosionsgefahr ......................7 2.3 Elektrischer Schlag ......................7 2.4 Unsachgemäße Anwendung.................... 7 2.5 Technischer Zustand ...................... 8 2.6 Elektromagnetische Felder.................... -
Seite 4: Benutzerhinweise
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 1 Benutzerhinweise 1 Benutzerhinweise Sehr geehrter Anwender, KaVo wünscht Ihnen mit Ihrem neuen Qualitätsprodukt viel Freude. Damit Sie störungsfrei, wirtschaftlich und sicher arbeiten können, beachten Sie bitte nach- stehende Hinweise. -
Seite 5: Angaben Auf Der Verpackung
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 1 Benutzerhinweise Angaben auf der Verpackung Materialnummer Seriennummer Hersteller Achtung: Begleitpapiere beachten Elektronische Gebrauchsanweisung beachten HIBC Code CE-Kennzeichnung Medizinprodukte EAC-Konformitätszeichen (Eurasian Conformity) Medizinisches Gerät, Kennzeichnung von Medizinprodukten Transport- und Lagerbedingungen... - Seite 6 Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 1 Benutzerhinweise Gefahrenstufen Um Personen- und Sachschäden zu vermeiden, müssen die Warn- und Sicher- heitshinweise in diesem Dokument beachtet werden. Die Warnhinweise sind fol- gendermaßen gekennzeichnet: GEFAHR Bei Situationen, die – falls nicht vermieden – unmittelbar zum Tod oder zu schweren Verletzungen führen.
-
Seite 7: Sicherheit
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 2 Sicherheit | 2.1 Infektionsgefahr 2 Sicherheit Hinweis Alle im Zusammenhang mit dem Produkt aufgetretenen schwerwiegenden Vorfälle müssen dem Hersteller und der zuständigen Behörde des Mitglied- staats, in dem der Anwender und/oder Patient niedergelassen ist, gemeldet werden. -
Seite 8: Technischer Zustand
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 2 Sicherheit | 2.5 Technischer Zustand 2.5 Technischer Zustand Ein beschädigtes Produkt oder beschädigte Komponenten können den Patien- ten, den Anwender und Dritte verletzen. 4 Produkt und Komponenten nur betreiben, wenn sie äußerlich unbeschädigt sind. -
Seite 9: Qualifikation Des Personals
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 2 Sicherheit | 2.8 Qualifikation des Personals 2.8 Qualifikation des Personals Der Einsatz des Produkts durch Anwender ohne medizinische Fachausbildung kann den Patienten, den Anwender oder Dritte verletzen. -
Seite 10: Entsorgung
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 2 Sicherheit | 2.11 Entsorgung 2.11 Entsorgung Das vorliegende Produkt unterliegt der EG-Richtlinie über Elektro- und Elektro- nik- Altgeräte und muss gemäß der Richtlinie innerhalb Europas einer speziellen Entsorgung zugeführt werden. -
Seite 11: Produktbeschreibung
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 3 Produktbeschreibung | 3.1 Zweckbestimmung – Bestimmungsgemäße Verwendung 3 Produktbeschreibung INTRA K-LUX 200 (Mat.-Nr. 1.000.6717) INTRA K-LUX 200 F (Mat.-Nr. 1.002.1912) 3.1 Zweckbestimmung – Bestimmungsgemäße Verwendung Zweckbestimmung: Der Motor ist: ▪... -
Seite 12: Technische Daten
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 3 Produktbeschreibung | 3.2 Technische Daten 3.2 Technische Daten Hinweis Für den Motor ist nur eine Kombination mit den aufgeführten Behandlungs- einheiten und Kleingeräten erlaubt. Hinweis Technische Daten, wie Drehmoment und Drehzahl, hängen von der verwen- deten Motorelektronik ab und können bei Verwendung anderer Steuerungen... -
Seite 13: Transport- Und Lagerbedingungen
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 3 Produktbeschreibung | 3.3 Transport- und Lagerbedingungen Anforderung an Wasser Wasserqualität gemäß DIN EN ISO Trinkwasser 7494-2 ph-Wert 7,2 - 7,8 Wasserfilter bauseitig < 80 μm Hinweis Die Gebrauchsanweisung des Produkts beachten, an das der Motor ange- schlossen wird. - Seite 14 Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 3 Produktbeschreibung | 3.3 Transport- und Lagerbedingungen Temperatur: -29 °C bis +50 °C (-20 °F bis +122 °F) Relative Luftfeuchte: 5 % bis 85 % nicht kondensierend Luftdruck: 700 hPa bis 1060 hPa (10 psi bis 15 psi) Vor Nässe schützen...
-
Seite 15: Inbetriebnahme Und Außerbetriebnahme
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 4 Inbetriebnahme und Außerbetriebnahme 4 Inbetriebnahme und Außerbetriebnahme WARNUNG Gefahr durch verunreinigte Produkte. Infektionsgefahr für Behandler und Patient. 4 Vor der ersten Inbetriebnahme und nach jeder Anwendung Produkt und Zu- behör aufbereiten. -
Seite 16: Bedienung
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 5 Bedienung | 5.1 Motor am Versorgungsschlauch anschließen 5 Bedienung Hinweis Zu Beginn jedes Arbeitstages müssen die Wasser führenden Systeme für mind. 2 Minuten durchgespült werden (ohne aufgesetzte Übertragungsinstru- mente) und bei Kontaminationsrisiko durch Rücklauf/Rücksaugung muss ggf. -
Seite 17: Instrument Von Motor Abnehmen
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 5 Bedienung | 5.4 Instrument von Motor abnehmen 4 Instrument auf Motor aufsetzen und unter leichtem Andrücken in Pfeilrich- tung verdrehen, bis die Fixiernase hörbar einrastet. 4 Durch Ziehen sicheren Sitz des Instruments auf dem Motor prüfen. -
Seite 18: Überprüfen Und Beheben Von Störungen
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 6 Überprüfen und Beheben von Störungen | 6.1 Störungen vor Erstinbetriebnahme überprüfen 6 Überprüfen und Beheben von Störungen 6.1 Störungen vor Erstinbetriebnahme überprüfen VORSICHT Gefährdung durch heiße Lampe. -
Seite 19: Lampe Wechseln
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 6 Überprüfen und Beheben von Störungen | 6.2 Störungen beheben Hinweis Wird eine Reparatur mit NICHT KaVo Original Ersatzeilen durchgeführt, kann dies eine Produktmodifikation darstellen und somit zum Verlust der CE-Kon- formität führen. -
Seite 20: O-Ringe Wechseln
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 6 Überprüfen und Beheben von Störungen | 6.2 Störungen beheben 6.2.2 O-Ringe wechseln ACHTUNG Fehlende oder beschädigte O-Ringe. Funktionsstörungen und vorzeitiger Ausfall. 4 Sicherstellen, dass alle O-Ringe auf der Kupplung vorhanden und unbeschä- digt sind. -
Seite 21: Aufbereitungsschritte Nach Iso 17664-1 / Iso 17664-2
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 7 Aufbereitungsschritte nach ISO 17664-1 / ISO 17664-2 | 7.1 Vorbereitung am Gebrauchsort 7 Aufbereitungsschritte nach ISO 17664-1 / ISO 17664-2 7.1 Vorbereitung am Gebrauchsort WARNUNG Gefahr durch kontaminierte Produkte. -
Seite 22: Manuelle Außenreinigung
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 7 Aufbereitungsschritte nach ISO 17664-1 / ISO 17664-2 | 7.3 Maschinelle Aufbereitung Die Validierungen zur Wirksamkeit und Materialverträglichkeit wurde mit den Reinigungs- und Desinfektionstüchern CaviWipes der Firma Metrex durchge- führt. -
Seite 23: Pflegemittel Und Pflegesysteme - Wartung
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 7 Aufbereitungsschritte nach ISO 17664-1 / ISO 17664-2 | 7.4 Pflegemittel und Pflegesysteme - Wartung 7.4 Pflegemittel und Pflegesysteme - Wartung Die Lagerstellen der Motoren sind mit einer hochwertigen, lebenslangen Dauer- schmierung versehen. -
Seite 24: Sterilisation
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 7 Aufbereitungsschritte nach ISO 17664-1 / ISO 17664-2 | 7.6 Sterilisation 7.6 Sterilisation Für dieses Produkt ist eine Sterilisation nicht anwendbar. Hinweis Nur die abnehmbare Motorhülse kann im Autoklav bis 135 °C sterilisiert wer- den. -
Seite 25: Hilfsmittel
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 8 Hilfsmittel 8 Hilfsmittel Lieferbar über den dentalmedizinischen Fachhandel. Materialkurztext Mat.-Nr. Hochdrucklampe sterilisierbar 1.002.2928 KaVo MULTI LED Lampe 1.007.5372 O-Ring 8,3x0,68 0.200.6120 Luftmengenmessrohr 0.411.4441 SET-Mikro-Motor (O-Ring Set) 1.010.7025... -
Seite 26: Garantiebestimmungen
Gebrauchsanweisung INTRA K-LUX 200 – 1.000.6717, INTRA K-LUX 200 F – 1.002.1912 9 Garantiebestimmungen 9 Garantiebestimmungen Für dieses KaVo Medizinprodukt gelten die nachfolgenden Garantiebedingun- gen: KaVo übernimmt dem Endkunden gegenüber die Garantieleistung für einwand- freie Funktion, Fehlerfreiheit im Material oder der Verarbeitung für die Dauer von 36 Monaten ab Rechnungsdatum zu folgenden Bedingungen: Bei begründeten Beanstandungen leistet KaVo Garantie durch kostenlose In-...
