EE820-FAC - Modul für aktive Belüftung (Ersatz/Nachrüsten)
ACHTUNG
Das EE820-FAC Modul für aktive Belüftung ist ein ESD-empfindliches Gerät und muss jederzeit nach den allgemeinen
Vorsichtsmaßnahmen für die Handhabung von ESD empfindlichen Geräten behandelt werden.
LIEFERUMFANG
Der EE820 Erstatzdeckel mit Filter ist nicht im Lieferumfang enthalten und muss separat bestellt werden -
Bestellnummer: EE820-COVER

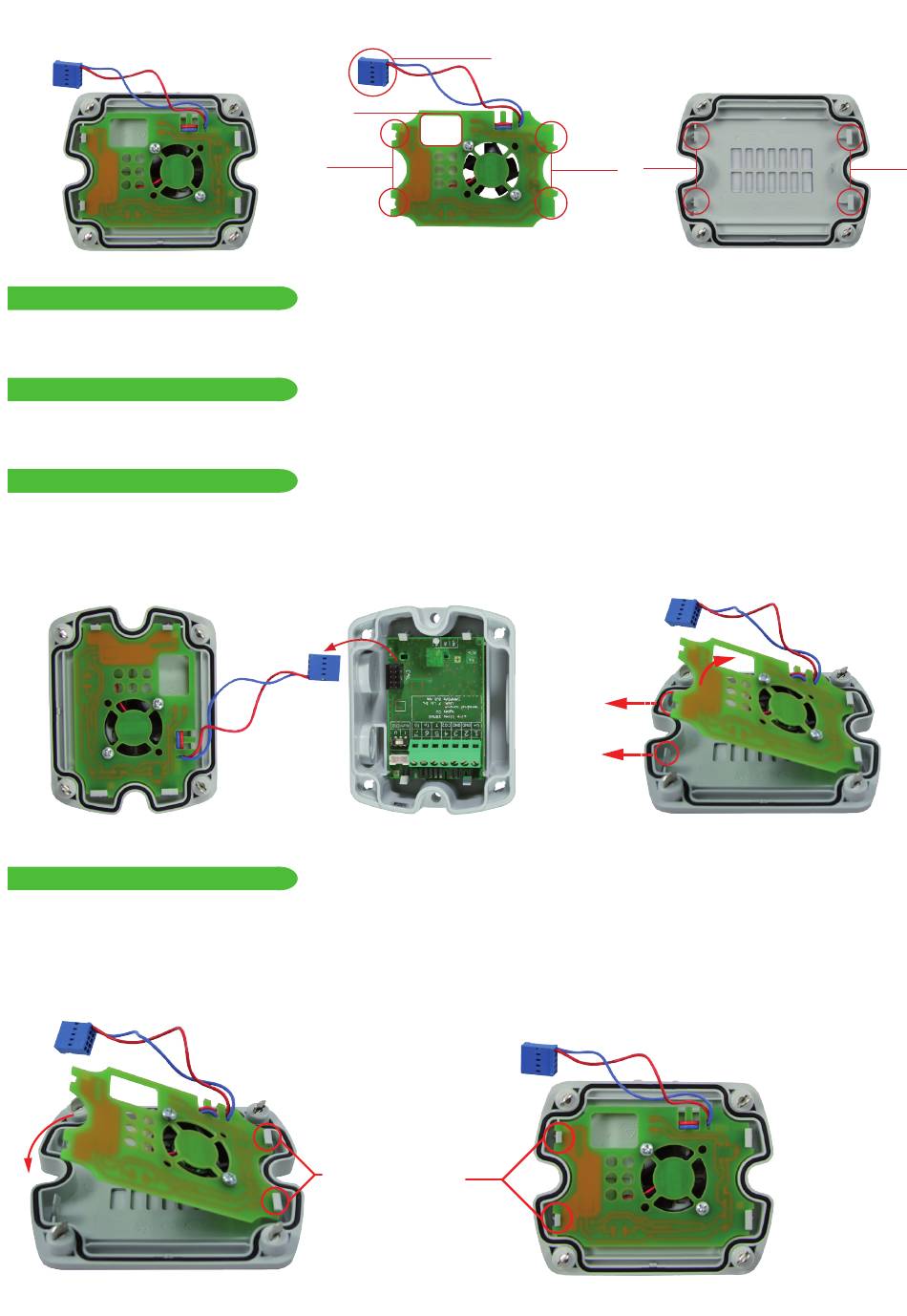

AUSTAUSCH
FüR DEN TAUSCh eines bestehenden EE820-FAC Moduls entfernt man zuerst das alte EE820-FAC Modul:
•
Trennen des blauen Anschlusssteckers von der EE820 Hauptplatine
•
Lösen des alten EE820-FAC von der Fixierung A.
1)
INSTALLATION
INSTALLATION eines neuen EE820-FAC:
•
Beachten der Position von Fixierung A und B am Deckel und der entsprechenden Aussparung 1 und 2 auf der EE820-FAC Platine.
•
Das EE820-FAC zuerst in Fixierung B setzten. Anschließend das EE820-FAC, wie dargestellt, drücken, bis es in die Fixierung A
einschnappt.
2.
blauer Anschlusstecker
Aussparung 3
Aussparung 1
1.
"CLICK"
Aussparung 2
Fixierung A
2)
1.
Fixierung B
2.
