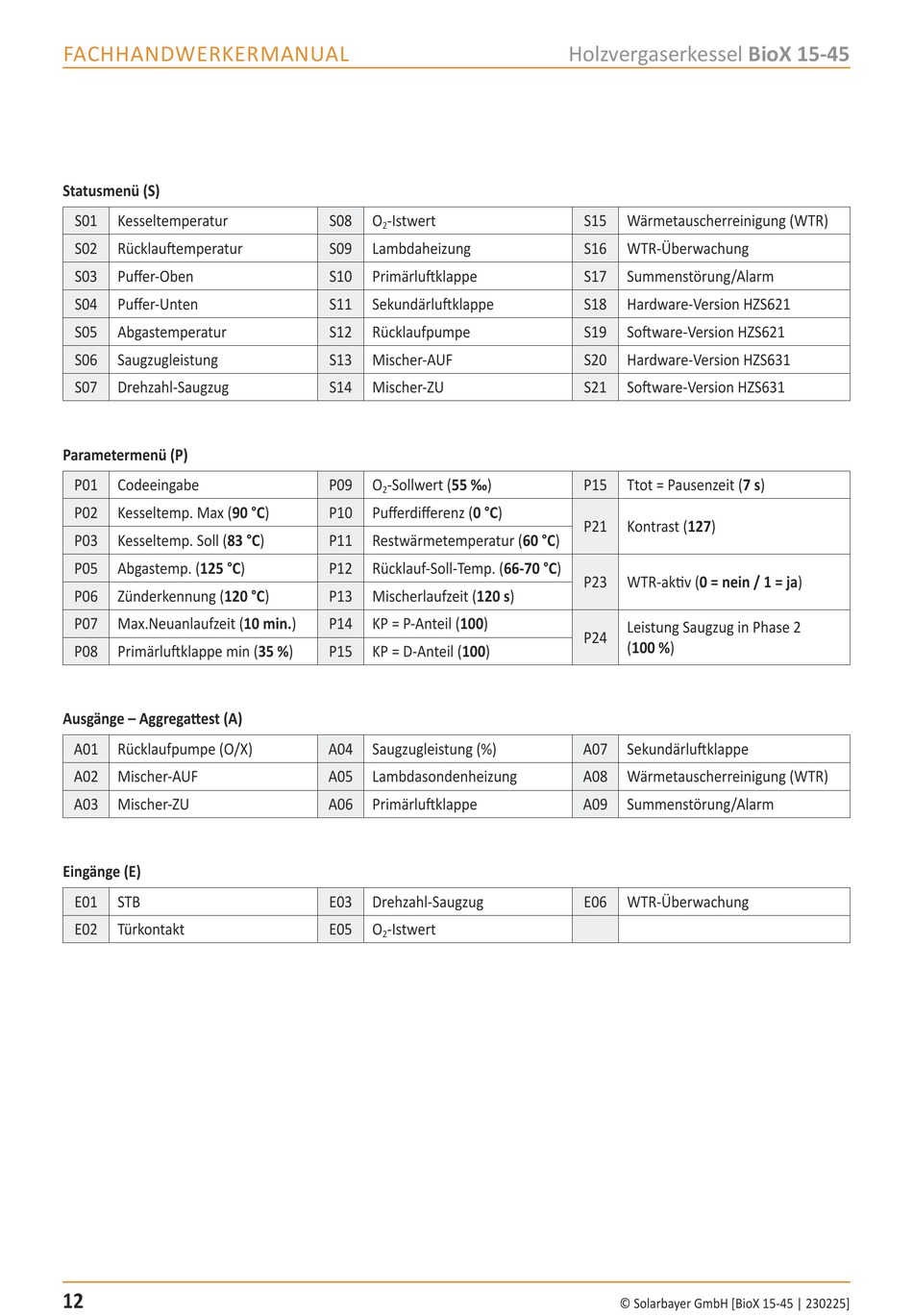

Statusmenü (S)
S01 Kesseltemperatur
S02 Rücklauftemperatur
S03 Puffer­Oben
S04 Puffer­Unten
S05 Abgastemperatur
S06 Saugzugleistung
S07 Drehzahl­Saugzug
Parametermenü (P)
P01 Codeeingabe
P02 Kesseltemp. Max (90 °C)
P03 Kesseltemp. Soll (83 °C)
P05 Abgastemp. (125 °C)
P06 Zünderkennung (120 °C)
P07 Max.Neuanlaufzeit (10 min.)
P08 Primärluftklappe min (35 %)
Ausgänge – Aggregattest (A)
A01 Rücklaufpumpe (O/X)
A02 Mischer­AUF
A03 Mischer­ZU
Eingänge (E)
E01 STB
E02 Türkontakt
12
S08 O ­Istwert
2
S09 Lambdaheizung
S10 Primärluftklappe
S11 Sekundärluftklappe
S12 Rücklaufpumpe
S13 Mischer­AUF
S14 Mischer­ZU
P09 O ­Sollwert (55 ‰)
2
P10 Pufferdifferenz (0 °C)
P11 Restwärmetemperatur (60 °C)
P12 Rücklauf­Soll­Temp. (66­70 °C)
P13 Mischerlaufzeit (120 s)
P14 KP = P­Anteil (100)
P15 KP = D­Anteil (100)
A04 Saugzugleistung (%)
A05 Lambdasondenheizung
A06 Primärluftklappe
E03 Drehzahl­Saugzug
E05 O ­Istwert
2
Holzvergaserkessel BioX 15­45
S15 Wärmetauscherreinigung (WTR)
S16 WTR­Überwachung
S17 Summenstörung/Alarm
S18 Hardware­Version HZS621
S19 Software­Version HZS621
S20 Hardware­Version HZS631
S21 Software­Version HZS631
P15 Ttot = Pausenzeit (7 s)
P21 Kontrast (127)
P23 WTR­aktiv (0 = nein / 1 = ja)
Leistung Saugzug in Phase 2
P24
(100 %)
A07 Sekundärluftklappe
A08 Wärmetauscherreinigung (WTR)
A09 Summenstörung/Alarm
E06 WTR­Überwachung
