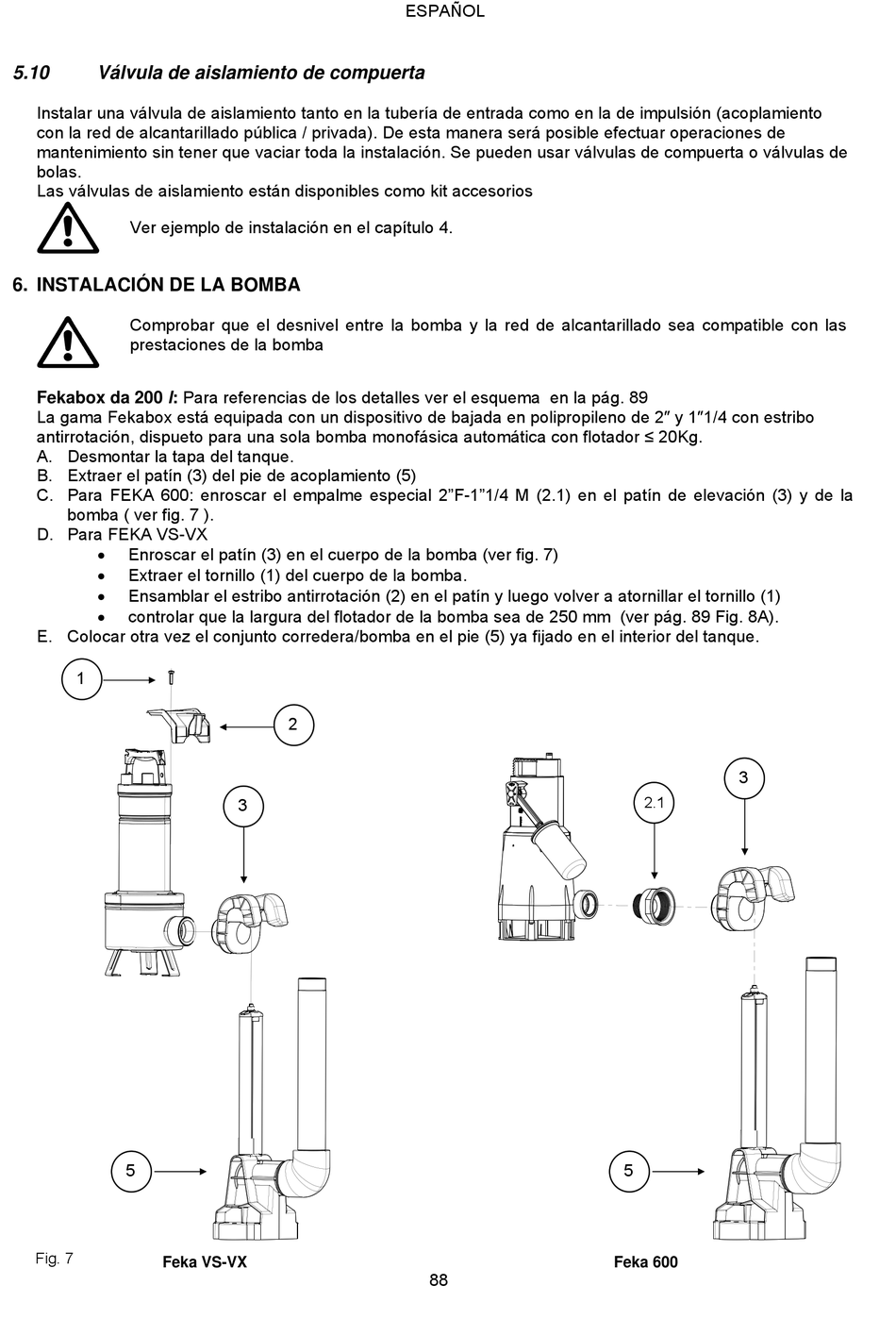

Válvula De Aislamiento De Compuerta; Instalación De La Bomba - DAB FEKABOX 200 Installationsanweisung Und Wartung

5.10 Válvula de aislamiento de compuerta
Instalar una válvula de aislamiento tanto en la tubería de entrada como en la de impulsión (acoplamiento
con la red de alcantarillado pública / privada). De esta manera será posible efectuar operaciones de
mantenimiento sin tener que vaciar toda la instalación. Se pueden usar válvulas de compuerta o válvulas de
bolas.
Las válvulas de aislamiento están disponibles como kit accesorios
Ver ejemplo de instalación en el capítulo 4.
6. INSTALACIÓN DE LA BOMBA
Comprobar que el desnivel entre la bomba y la red de alcantarillado sea compatible con las
prestaciones de la bomba
Fekabox da 200 l: Para referencias de los detalles ver el esquema en la pág. 89
La gama Fekabox está equipada con un dispositivo de bajada en polipropileno de 2" y 1"1/4 con estribo
antirrotación, dispueto para una sola bomba monofásica automática con flotador ≤ 20Kg.
A. Desmontar la tapa del tanque.
B. Extraer el patín (3) del pie de acoplamiento (5)
C. Para FEKA 600: enroscar el empalme especial 2"F-1"1/4 M (2.1) en el patín de elevación (3) y de la
bomba ( ver fig. 7 ).
D. Para FEKA VS-VX

Enroscar el patín (3) en el cuerpo de la bomba (ver fig. 7)

Extraer el tornillo (1) del cuerpo de la bomba.

Ensamblar el estribo antirrotación (2) en el patín y luego volver a atornillar el tornillo (1)

controlar que la largura del flotador de la bomba sea de 250 mm (ver pág. 89 Fig. 8A).
E. Colocar otra vez el conjunto corredera/bomba en el pie (5) ya fijado en el interior del tanque.
1
5
Fig. 7
Feka VS-VX
ESPAÑOL
2
3
88
3
2.1
5
Feka 600
