FEKAFOS 280 l DOUBLE:
POMPA MODELİ
FEKA VS - VX 550 MNA-TNA
FEKA VS - VX 750 MNA-TNA
FEKA VS - VX 1000 MNA-TNA
FEKA VS - VX 1200 MNA-TNA
FEKA 1400 M
GRINDER 1400 M
FEKA 1800 T
GRINDER 1800 T
GRINDER 1000 MNA-TNA
GRINDER 1200 MNA-TNA
GRINDER 1600 MNA-TNA
FEKA 2015.2 MNA-TNA
FEKA 2025.2 TNA
FEKA 2030.2 TNA
Pompalar topraklama kablosu ile donatılmıştır, topraklama sisteminin etkin olduğu kontrol edilmelidir. Sistemin
şebekeye bağlantısı yapılmadan önce, şebeke geriliminin pompanın veri etiketi üzerinde belirtilen gerilime uygun
olduğu ve toprak bağlantısının etkin şekilde gerçekleştirilebildiği kontrol edilmelidir.
Pompa (üretici tarafından pompa üzerine önceden uygulanmış olan etiket haricinde ambalaj içinde tedarik edilmiş)
veri etiketinin iyi görülür bir pozisyonda havuz üzerine veya kontrol paneli üzerine uygulanması önemle tavsiye edilir.
Bağlantı aşağıdaki belirtildiği gibi gerçekleştirilmelidir:
Pompa:
Pompa kablosunu havuz üzerine önceden monte edilmiş olan kablo kenedi aracılığıyla geçiriniz, bu,
sembolü ile belirtilmiştir, bileziği kilitleyiniz ve kabloyu, kendi kılavuzunda belirtilenleri izleyerek panele bağlayınız.
Dab pompaları ve kesiti 4G1,5 mm2 ölçüsüne eşit veya bundan daha yüksek bir kablo taşıyan her türlü pompa için,
geçiş ve tutmanın kablo kelepçeleri tarafından garanti edilmesi doğrultusunda bunların içine önceden monte edilmiş
ufak kauçuk parçasının havuz kiti içinde tedarik edilmiş olan küçük kauçuk parça ile değiştirilmesinde yarar görülür.

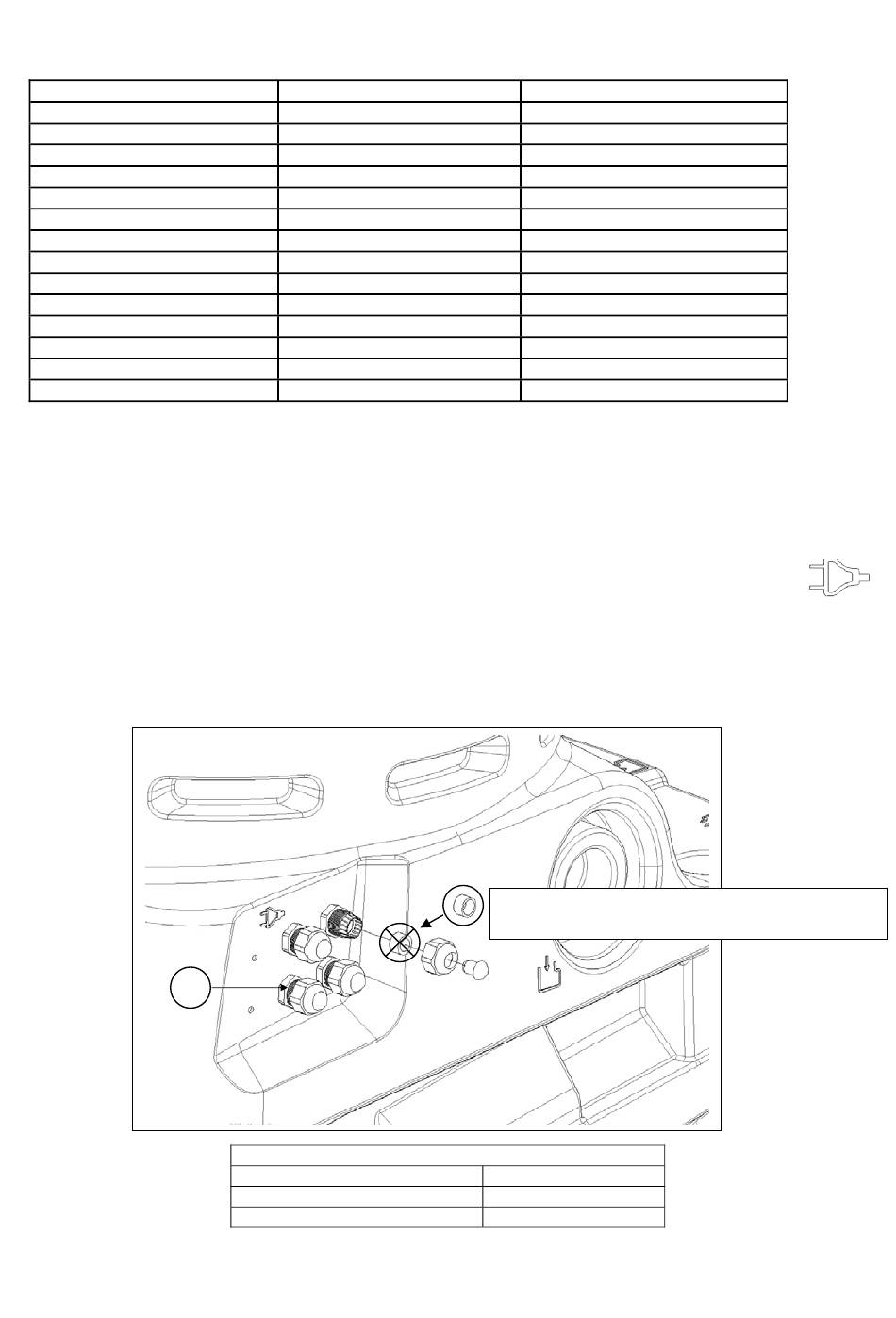

Parçalarla ilgili referans olarak, resim 10 bağlamında Fekafos 280 havuz üzerinde küçük kauçuk parçanın
değiştirilmesi ile ilgili bir örnek gösterilmiştir.
7
MONOFAZE
E2D2,6M / E-BOX 2D M/T
E2D2,6M / E-BOX 2D M/T
E2D2,6M / E-BOX 2D M/T
E2D2,6M / E-BOX 2D M/T
E2D2,6M / E-BOX 2D 40 uF
E2D6MHS
- -
- -
E2D2,6M/ E-BOX 2D M/T
E2D4,8M/ E-BOX 2D M/T
E2D4,8M/ E-BOX 2D M/T
E2D2,6M / E-BOX 2D M/T
- -
- -
MONTE EDİLMİŞ KABLO KENET ADETİ
FEKABOX 200
FEKAFOS 280
FEAKAFOS 280 DOUBLE
TÜRKÇE
E2D2T / E-BOX 2D M/T
E2D2T / E-BOX 2D M/T
E2D3T / E-BOX 2D M/T
E2D3T / E-BOX 2D M/ T
E2D3T / E-BOX 2D M/ T
E2D3T / E-BOX 2D M/ T
E2D3T / E-BOX 2D M/ T
E2D5T / E-BOX 2D M/ T
E2D5T / E-BOX 2D M/ T
E2D3T / E-BOX 2D M/T
E2D5T / E-BOX 2D M/T
E2D5T / E-BOX 2D M/T
Fekafos 280/280D için, kesitleri ≥ 4G1.5mm
kablolar için
1
4
6
173
TRİFAZE
- -
- -
Res.10
2 olan
