Galleggianti:
I galleggianti (due per FEKAFOS 280 l tre per FEKAFOS 280 DOUBLE) sono già installati e tarati in altezza
all'interno della vasca.
Far passare i cavi dei galleggianti attraverso i pressacavi premontati sulla vasca (dettaglio 7, fig.10), serrare
la ghiera e collegare i cavi al quadro come indicato nell'apposito manuale, prestando attenzione alla
corrispondenza tra i morsetti del quadro ed i rispettivi cavi dei galleggianti.

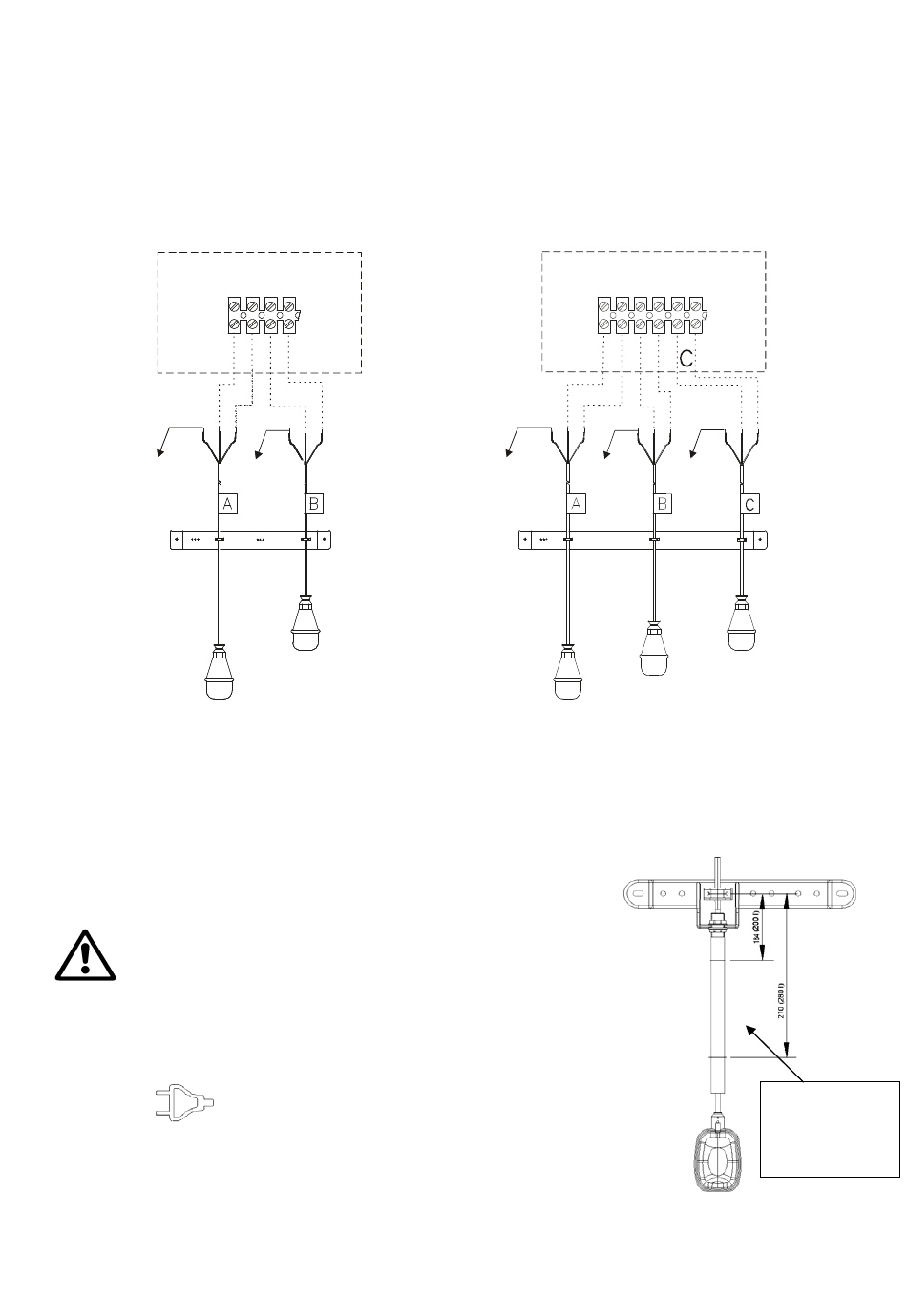

DUE GALLEGGIANTI
MAR RONE MAR RONE MAR RONE MAR RONE
BLU NON
GRIGIO
UTILIZZATO
NON UT ILIZ ZAT O NON UT ILIZ ZAT O
Ogni singolo cavo dei galleggianti è composto da tre cavetti: NERO-MARRONE-BLU. Il cavetto BLU
non va utilizzato ed il suo isolamento è a cura dell'utente.
8. PREDISPOSIZIONE IMPIANTO D'ALLARME PER FEKAFOS 280 E 280 DOUBLE (FORNITO
SOLO SU RICHIESTA PER FEKABOX 200)
La predisposizione consiste nell'avere in dotazione un supporto in
galleggiante cositituito da un tubo in PP fig. 11 che deve essere
accorciato a seconda della vasca di utilizzo alle seguenti misure:184 mm
per Fekabox 200 e 270 mm per Fekafos 280-280 Double.
Verificare sempre la lunghezza del tubo in quanto potrà esserci
l'eventualità in futuro che la lunghezza del tubo sia già 270mm e che
quindi non necessiti di essere accorciato per le Fekafos 280D.
Rispettare rigorosamente le lunghezze riportate in figura.
Far uscire il cavo del galleggiante dalla vasca, attraverso il pressacavo
premontato
controllo. Per le Fekabox 200 nel kit che verrà consegnato insieme al
supporto galleggiante d'allarme, sarà presente un pressacavo extra
necessario per la fuoriuscita del cavo del galleggiante.
Prima di riempire la vasca azionare manualmente il galleggiante per
verificare il funzionamento del sistema di allarme.
Effettuare una prova del sistema completo con acqua pulita, verificando
QUADRO QUADRO
1 3 4
2
A B
NE RO NE RO
NERO NERO NERO NERO MAR RONE MAR RONE
BLU NON
GRIGIO
UTILIZZATO
NON UT ILIZ ZAT O NON UT ILIZ ZAT O
MAX MAX
MIN MIN
, serrare la ghiera e collegarlo alla centralina di
ITALIANO
TRE GALLEGGIANTI
MAR RONE MAR RONE
NE RO NE RO
BLU NON
BLU NON
GRIGIO GRIGIO
UTILIZZATO
UTILIZZATO
NON UT ILIZ ZAT O NON UT IL IZ ZAT O
MIN
14
QUADRO
2 3 4 5 6
1
A B
NE RO
NE RO
MAR RONE
MAR RONE
BLU NON
GRIGIO
UTILIZZATO
NON UT ILIZ ZAT O
MAX
ME D
GALLEGGIANTE ALLARME
Fig. 11
accorciare il
tubo per
variare il livello
d'allarme
