Πλωτήρες:
Οι πλωτήρες (δύο για τα FEKAFOS 280 l τρεις για τα FEKAFOS 280 DOUBLE) είναι ήδη τοποθετημένοι και
με ρυθμισμένο ύψος μέσα στη δεξαμενή.
Για να περάσετε τα καλώδια των πλωτήρων από τις υποδοχές καλωδίων που είναι ήδη συναρμολογημένες
στη δεξαμενή (λεπτομέρεια 7
περιγράφεται στο σχετικό εγχειρίδιο, προσέχοντας την αντιστοιχία των ακροδεκτών του πίνακα με τα
αντίστοιχα καλώδια των πλωτήρων.

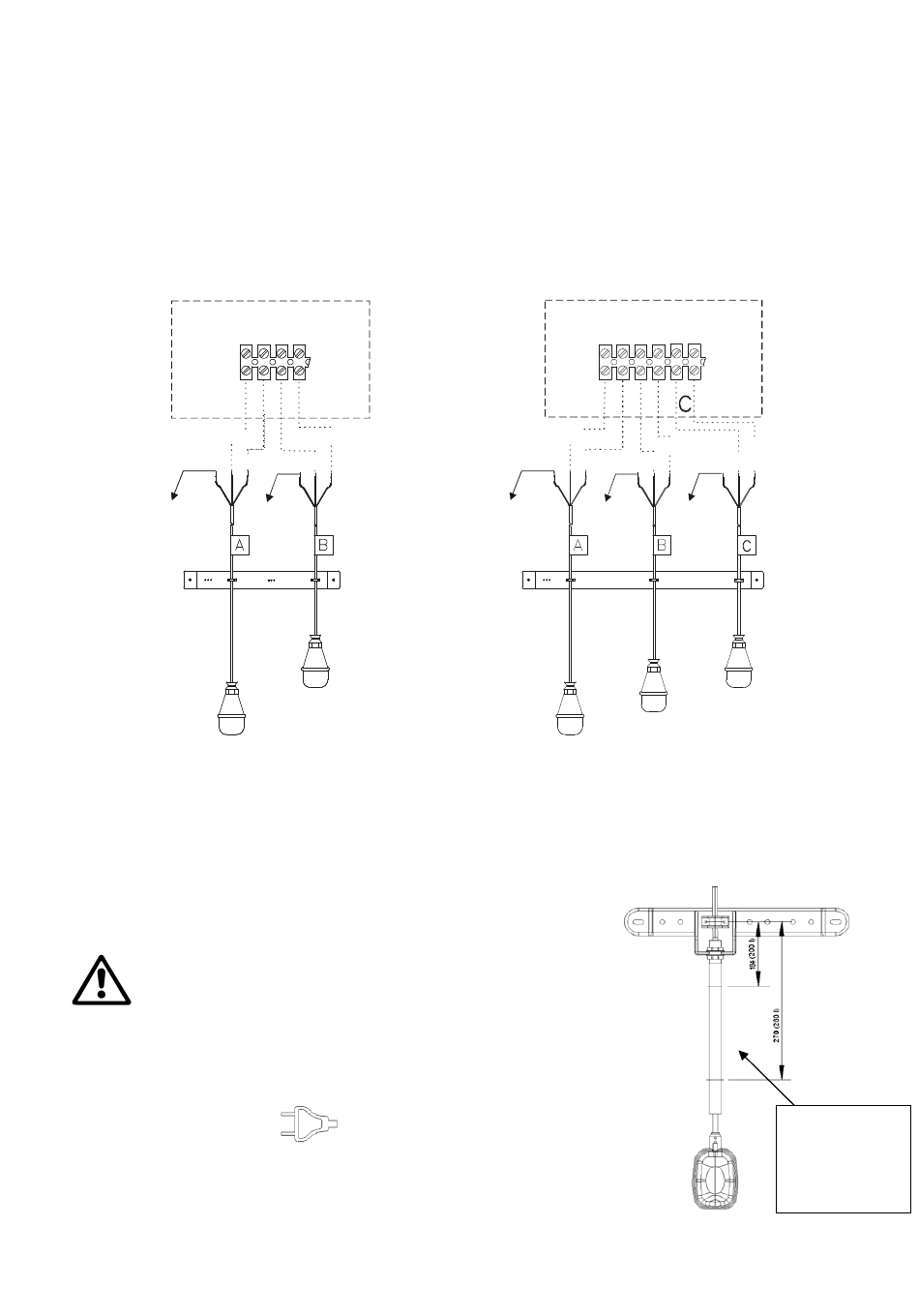

∆ΥΟ ΠΛΩΤΗΡΕΣ
ΚΑΦΕ
MAR RONE MAR RONE MAR RONE MAR RONE
ΜΠΛΕ ∆ΕΝ
GRIGIO
ΧΡΗΣΙΜΟΠ.
NON UT ILIZ ZAT O NON UT ILIZ ZAT O
Κάθε καλώδιο των πλωτήρων αποτελείται από τρία σύρματα: ΜΑΥΡΟ – ΚΑΦΕ – ΜΠΛΕ. Το ΜΠΛΕ
σύρμα δεν χρησιμοποιείται και πρέπει να μονωθεί από τον ηλεκτρολόγο σας.
8. ΑΝΑΜΟΜΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΥΝΑΓΕΡΜΟΥ ΓΙΑ FEKAFOS 280 ΚΑΙ 280 DOUBLE
(ΠΡΟΜΗΘΕΥΕΤΑΙ ΜΟΝΑΧΑ ΚΑΤΟΠΙΝ ΖΗΤΗΣΗΣ ΓΙΑ FEKABOX 200)
Η αναμονή συνίσταται σε μια υποδοχή στον πλωτήρα που αποτελείται
από ένα σωλήνα PP – Εικ. 10. Ο σωλήνας αυτός πρέπει να κοπεί στο
μήκος που ταιριάζει στη δεξαμενή και συγκεκριμένα: 184 mm για Fekabox
200 και 270 mm για Fekafos 280-280 Double.
Να ελέγχετε πάντα το μήκος του σωλήνα, δεδομένου ότι μπορεί
στο μέλλον να παρουσιαστεί το ενδεχόμενο το μήκος του σωλήνα να
είναι ήδη 270mm και συνεπώς δεν θα χρειαστεί να το κόψετε για τις
Fekafos 280D.
Τηρήστε αυστηρά τις διαστάσεις που αναγράφονται στην εικόνα.
Περάστε το καλώδιο του πλωτήρα από την υποδοχή καλωδίου που
σημειώνεται με το σύμβολο
Συσφίξτε τη ροδέλα και συνδέστε το καλώδιο στη μονάδα ελέγχου. Στις
Fekabox 200, στο kit που προμηθεύεται μαζί με τη βάση του πλωτήρα
συναγερμού, θα υπάρχει και μια επιπρόσθετη ασφάλεια καλωδίων που
χρειάζεται για την έξοδο του καλωδίου του πλωτήρα.
), συσφίξτε τη ροδέλα και συνδέστε τα καλώδια στον πίνακα όπως
Εικ. 10
QUADRO QUADRO
1 3 4
2
A B
ΜΑΥΡΟ
NE RO NE RO
ΜΑΥΡΟ NERO NERO NERO NERO MAR RONE MAR RONE ΚΑΦΕ
ΜΠΛΕ ∆ΕΝ
GRIGIO
ΧΡΗΣΙΜΟΠ.
NON UT ILIZ ZAT O NON UT ILIZ ZAT O
MAX MAX
MIN MIN
και βγάλτε το έξω από τη δεξαμενή.
ΕΛΛΗΝΙΚΑ
ΤΡΕΙΣ ΠΛΩΤΗΡΕΣ
ΚΑΦΕ
MAR RONE MAR RONE
ΜΑΥΡΟ NE RO NE RO
ΜΠΛΕ ∆ΕΝ
ΜΠΛΕ ∆ΕΝ
GRIGIO GRIGIO
ΧΡΗΣΙΜΟΠ.
ΧΡΗΣΙΜΟΠ.
NON UT ILIZ ZAT O NON UT IL IZ ZAT O
MIN
158
QUADRO
2 3 4 5 6
1
A B
ΜΑΥΡΟ
ΜΑΥΡΟ NE RO
NE RO
ΚΑΦΕ MAR RONE ΚΑΦΕ
MAR RONE
ΜΠΛΕ ∆ΕΝ
GRIGIO
ΧΡΗΣΙΜΟΠ.
NON UT ILIZ ZAT O
MAX
ME D
ΠΛΩΤΗΡΑΣ ΣΥΝΑΓΕΡΜΟΥ
κοντύνετε το
σωλήνα για να
μεταβάλλετε τη
στάθμη του
συναγερμού
Εικ. 11
