DAB FEKABOX 200 Installationsanweisung Und Wartung Seite 172

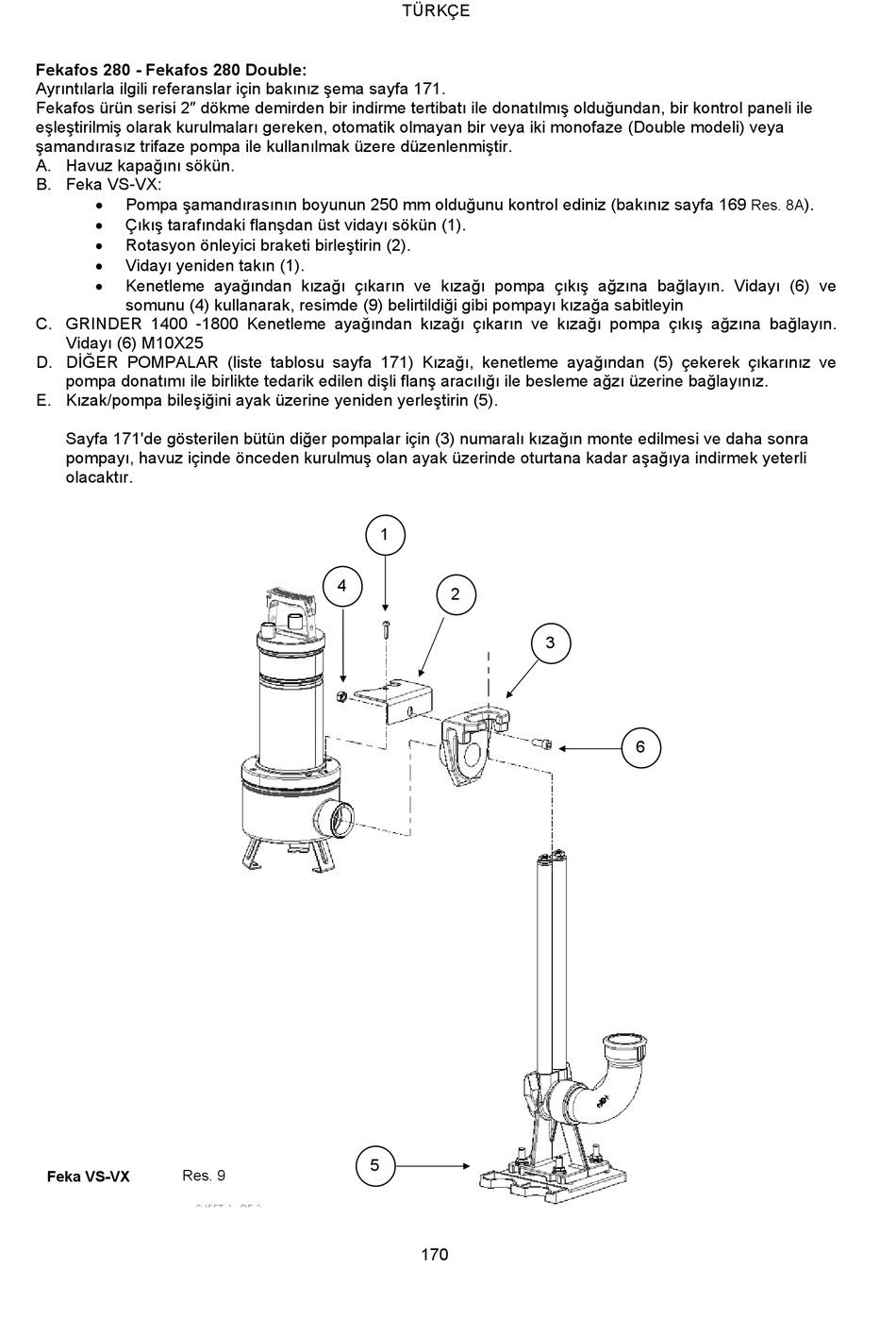

Fekafos 280 - Fekafos 280 Double:
Ayrıntılarla ilgili referanslar için bakınız şema sayfa 171.
Fekafos ürün serisi 2" dökme demirden bir indirme tertibatı ile donatılmış olduğundan, bir kontrol paneli ile
eşleştirilmiş olarak kurulmaları gereken, otomatik olmayan bir veya iki monofaze (Double modeli) veya
şamandırasız trifaze pompa ile kullanılmak üzere düzenlenmiştir.
A. Havuz kapağını sökün.
B. Feka VS-VX:

Pompa şamandırasının boyunun 250 mm olduğunu kontrol ediniz (bakınız sayfa 169

Çıkış tarafındaki flanşdan üst vidayı sökün (1).

Rotasyon önleyici braketi birleştirin (2).

Vidayı yeniden takın (1).

Kenetleme ayağından kızağı çıkarın ve kızağı pompa çıkış ağzına bağlayın. Vidayı (6) ve
somunu (4) kullanarak, resimde (9) belirtildiği gibi pompayı kızağa sabitleyin
C. GRINDER 1400 -1800 Kenetleme ayağından kızağı çıkarın ve kızağı pompa çıkış ağzına bağlayın.
Vidayı (6) M10X25
D. DİĞER POMPALAR (liste tablosu sayfa 171) Kızağı, kenetleme ayağından (5) çekerek çıkarınız ve
pompa donatımı ile birlikte tedarik edilen dişli flanş aracılığı ile besleme ağzı üzerine bağlayınız.
E. Kızak/pompa bileşiğini ayak üzerine yeniden yerleştirin (5).
Sayfa 171'de gösterilen bütün diğer pompalar için (3) numaralı kızağın monte edilmesi ve daha sonra
pompayı, havuz içinde önceden kurulmuş olan ayak üzerinde oturtana kadar aşağıya indirmek yeterli
olacaktır.
Res. 9
Feka VS-VX
TÜRKÇE
1
4
2
5
170
3
6
).
Res. 8A
