Einsatz E/A-Peripherie
Ein-/Ausgabe-Bereich CPU 313-5BF23

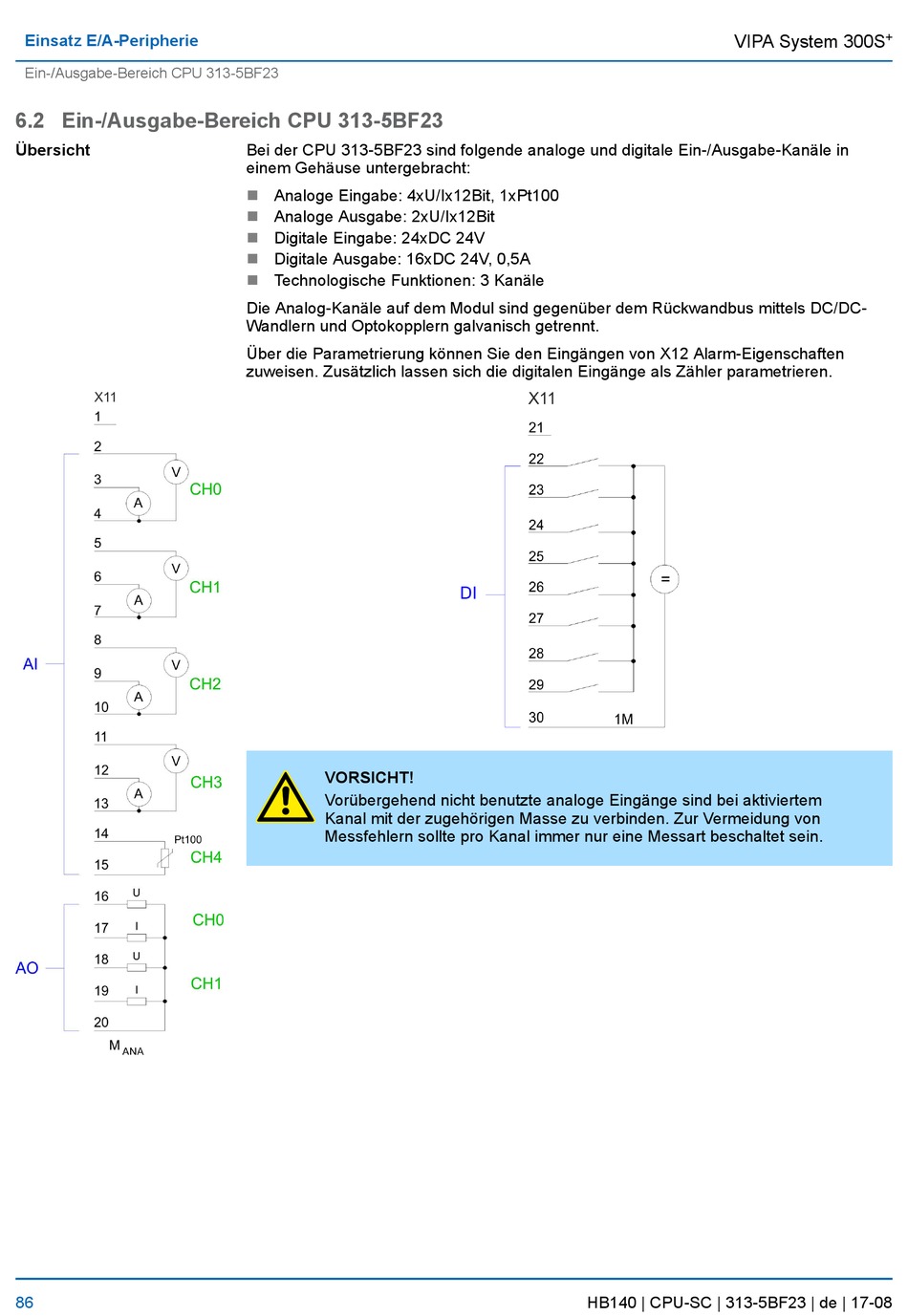

6.2 Ein-/Ausgabe-Bereich CPU 313-5BF23
Übersicht
86
Bei der CPU 313-5BF23 sind folgende analoge und digitale Ein-/Ausgabe-Kanäle in
einem Gehäuse untergebracht:
n
Analoge Eingabe: 4xU/Ix12Bit, 1xPt100
n
Analoge Ausgabe: 2xU/Ix12Bit
n
Digitale Eingabe: 24xDC 24V
n
Digitale Ausgabe: 16xDC 24V, 0,5A
n
Technologische Funktionen: 3 Kanäle
Die Analog-Kanäle auf dem Modul sind gegenüber dem Rückwandbus mittels DC/DC-
Wandlern und Optokopplern galvanisch getrennt.
Über die Parametrierung können Sie den Eingängen von X12 Alarm-Eigenschaften
zuweisen. Zusätzlich lassen sich die digitalen Eingänge als Zähler parametrieren.
VORSICHT!
Vorübergehend nicht benutzte analoge Eingänge sind bei aktiviertem
Kanal mit der zugehörigen Masse zu verbinden. Zur Vermeidung von
Messfehlern sollte pro Kanal immer nur eine Messart beschaltet sein.
VIPA System 300S
HB140 | CPU-SC | 313-5BF23 | de | 17-08
+
