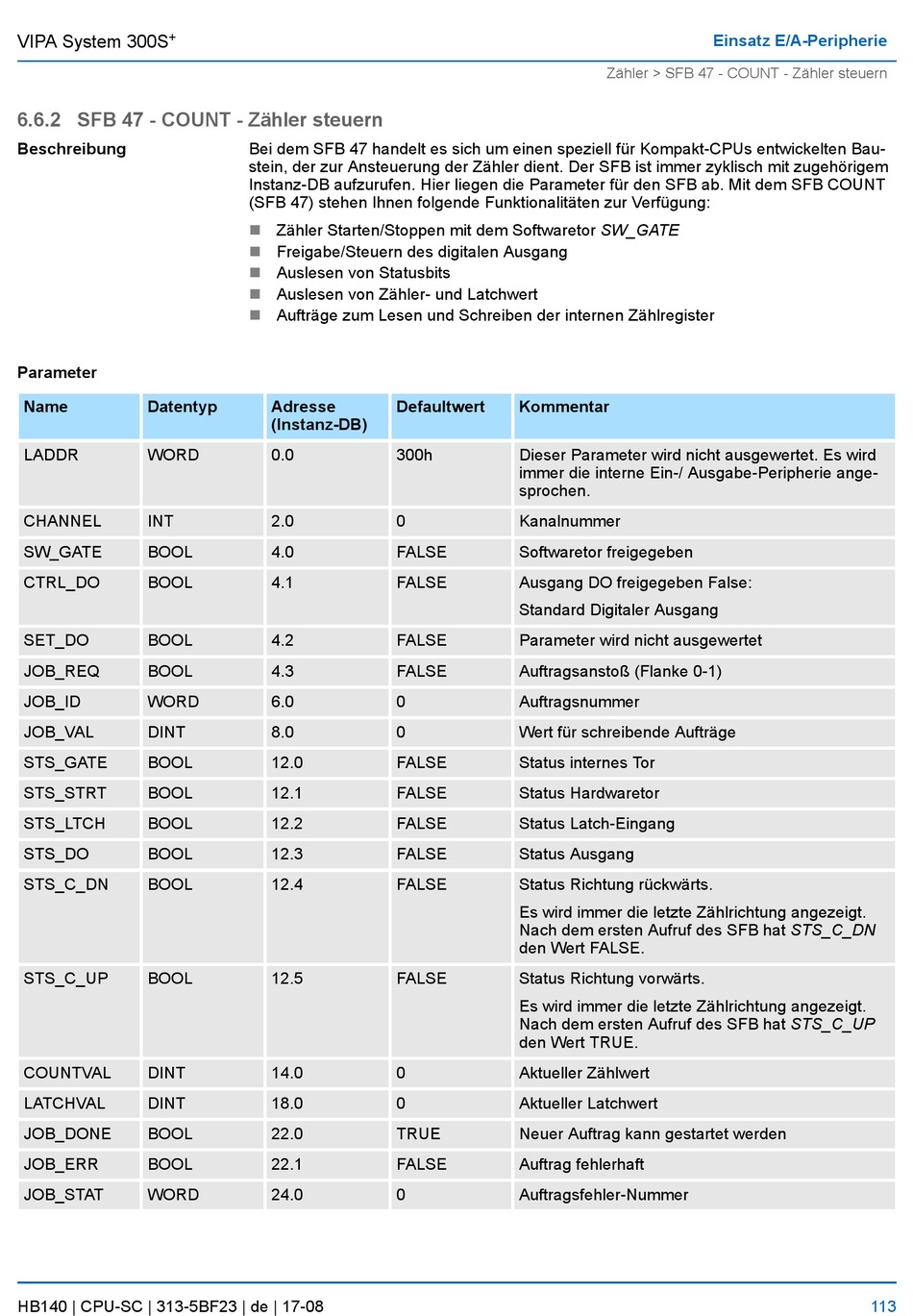

6.6.2 SFB 47 - COUNT - Zähler steuern
Beschreibung
Parameter
Name Datentyp
LADDR WORD
CHANNEL INT
SW_GATE BOOL
CTRL_DO BOOL
SET_DO BOOL
JOB_REQ BOOL
JOB_ID WORD
JOB_VAL DINT
STS_GATE BOOL
STS_STRT BOOL
STS_LTCH BOOL
STS_DO BOOL
STS_C_DN BOOL
STS_C_UP BOOL
COUNTVAL DINT
LATCHVAL DINT
JOB_DONE BOOL
JOB_ERR BOOL
JOB_STAT WORD
HB140 | CPU-SC | 313-5BF23 | de | 17-08
Bei dem SFB 47 handelt es sich um einen speziell für Kompakt-CPUs entwickelten Bau-
stein, der zur Ansteuerung der Zähler dient. Der SFB ist immer zyklisch mit zugehörigem
Instanz-DB aufzurufen. Hier liegen die Parameter für den SFB ab. Mit dem SFB COUNT
(SFB 47) stehen Ihnen folgende Funktionalitäten zur Verfügung:
n Zähler Starten/Stoppen mit dem Softwaretor SW_GATE
n Freigabe/Steuern des digitalen Ausgang
Auslesen von Statusbits
n
Auslesen von Zähler- und Latchwert
n
n Aufträge zum Lesen und Schreiben der internen Zählregister
Adresse Defaultwert
(Instanz-DB)
0.0 300h
2.0 0
4.0 FALSE
4.1 FALSE
4.2 FALSE
4.3 FALSE
6.0 0
8.0 0
12.0 FALSE
12.1 FALSE
12.2 FALSE
12.3 FALSE
12.4 FALSE
12.5 FALSE
14.0 0
18.0 0
22.0 TRUE
22.1 FALSE
24.0 0
Zähler > SFB 47 - COUNT - Zähler steuern
Kommentar
Dieser Parameter wird nicht ausgewertet. Es wird
immer die interne Ein-/ Ausgabe-Peripherie ange-
sprochen.
Kanalnummer
Softwaretor freigegeben
Ausgang DO freigegeben False:
Standard Digitaler Ausgang
Parameter wird nicht ausgewertet
Auftragsanstoß (Flanke 0-1)
Auftragsnummer
Wert für schreibende Aufträge
Status internes Tor
Status Hardwaretor
Status Latch-Eingang
Status Ausgang
Status Richtung rückwärts.
Es wird immer die letzte Zählrichtung angezeigt.
Nach dem ersten Aufruf des SFB hat STS_C_DN
den Wert FALSE.
Status Richtung vorwärts.
Es wird immer die letzte Zählrichtung angezeigt.
Nach dem ersten Aufruf des SFB hat STS_C_UP
den Wert TRUE.
Aktueller Zählwert
Aktueller Latchwert
Neuer Auftrag kann gestartet werden
Auftrag fehlerhaft
Auftragsfehler-Nummer
Einsatz E/A-Peripherie
113
