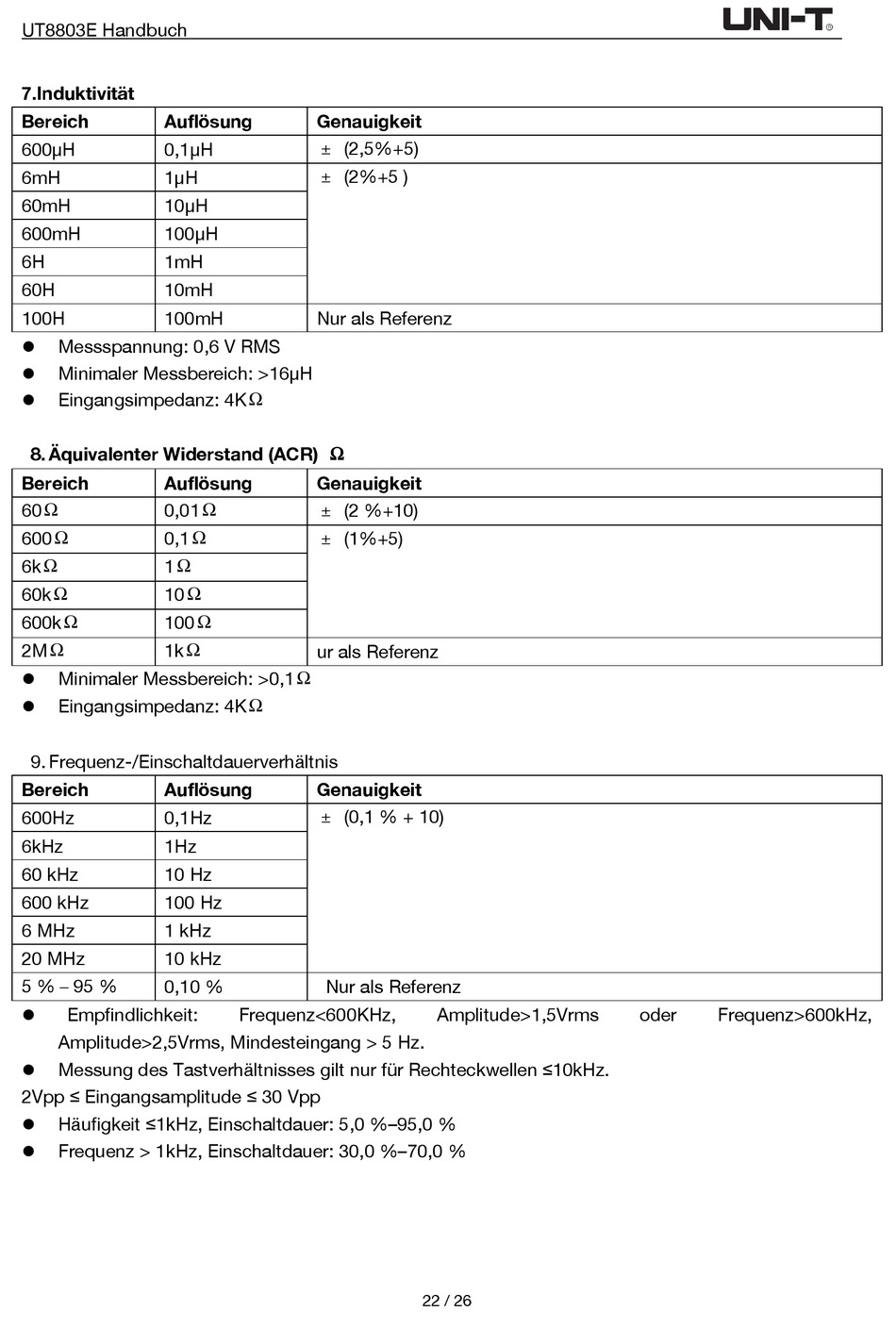

UNI-T UT8803E Gebrauchsanleitung Seite 22

UT8803E Handbuch
7.Induktivität
Bereich Auflösung
600µH 0,1µH
6mH 1µH
60mH 10µH
600mH 100µH
6H 1mH
60H 10mH
100H 100mH
Messspannung: 0,6 V RMS

Minimaler Messbereich: >16µH

Eingangsimpedanz: 4KΩ

8. Äquivalenter Widerstand (ACR) Ω
Bereich Auflösung
60Ω 0,01Ω
600Ω 0,1Ω
6kΩ 1Ω
60kΩ 10Ω
600kΩ 100Ω
2MΩ 1kΩ
Minimaler Messbereich: >0,1Ω

Eingangsimpedanz: 4KΩ

9. Frequenz-/Einschaltdauerverhältnis
Bereich Auflösung
600Hz 0,1Hz
6kHz 1Hz
60 kHz 10 Hz
600 kHz 100 Hz
6 MHz 1 kHz
20 MHz 10 kHz
5 %–95 %
0,10 %
Empfindlichkeit:

Amplitude>2,5Vrms, Mindesteingang > 5 Hz.
Messung des Tastverhältnisses gilt nur für Rechteckwellen ≤10kHz.

2Vpp ≤ Eingangsamplitude ≤ 30 Vpp
Häufigkeit ≤1kHz, Einschaltdauer: 5,0 %–95,0 %

Frequenz > 1kHz, Einschaltdauer: 30,0 %–70,0 %

Genauigkeit
± (2,5%+5)
± (2%+5 )
Nur als Referenz
Genauigkeit
± (2 %+10)
± (1%+5)
ur als Referenz
Genauigkeit
± (0,1 % + 10)
Nur als Referenz
Frequenz<600KHz, Amplitude>1,5Vrms
22 / 26
oder Frequenz>600kHz,
